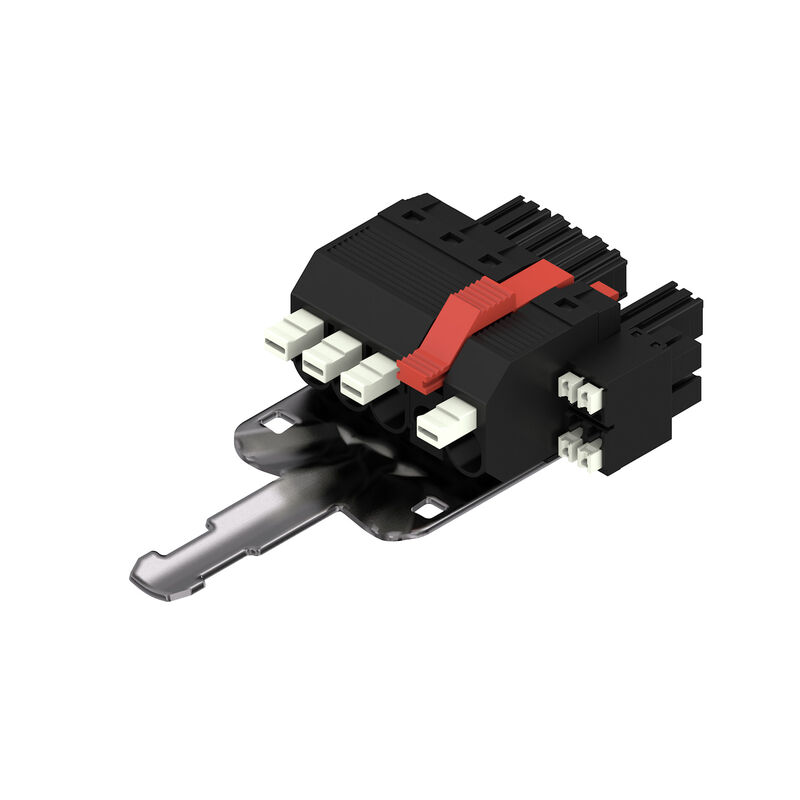

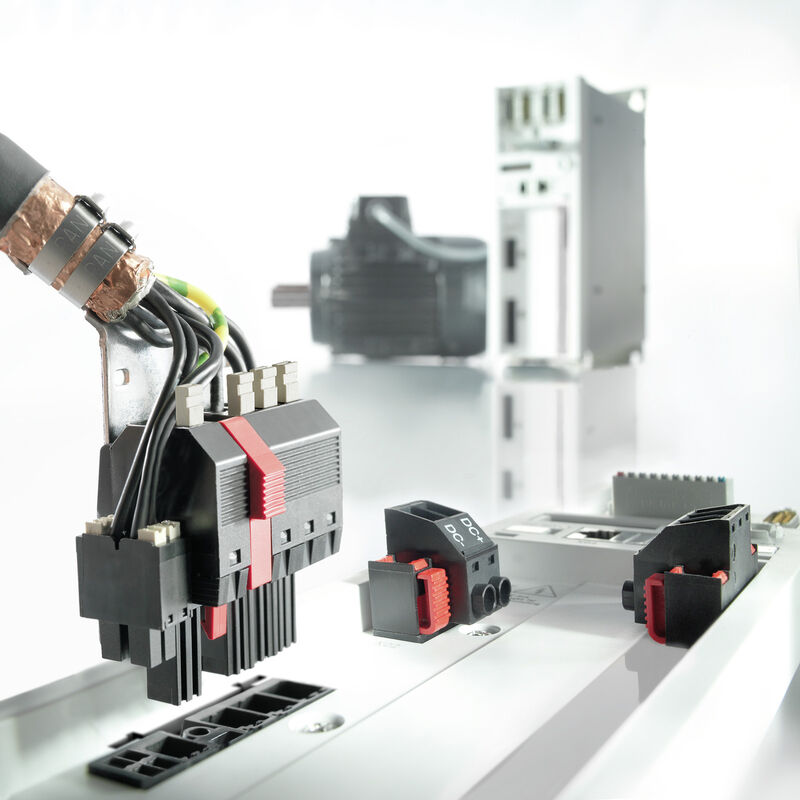

BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180
Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 4, 180°, PUSH IN с исполнительным устройством, Ящик
№ продукта
2427960000
Свойства
| Версия | Штекерный соединитель печатной платы, Гнездовой разъем, 7.62 mm, Количество полюсов: 4, 180°, PUSH IN с исполнительным устройством, Ящик |
| Заказ № | 2427960000 |
| Тип | BVFL 7.62HP/4/180MF4 BCF/4 SNBKBX SH180 |
| GTIN (EAN) | 4050118437133 |
| Кол. | 20 Штука |
| Продуктное отношение |
IEC: 800 V / 0.5 - 6 mm² UL: / AWG 24 - AWG 8 |

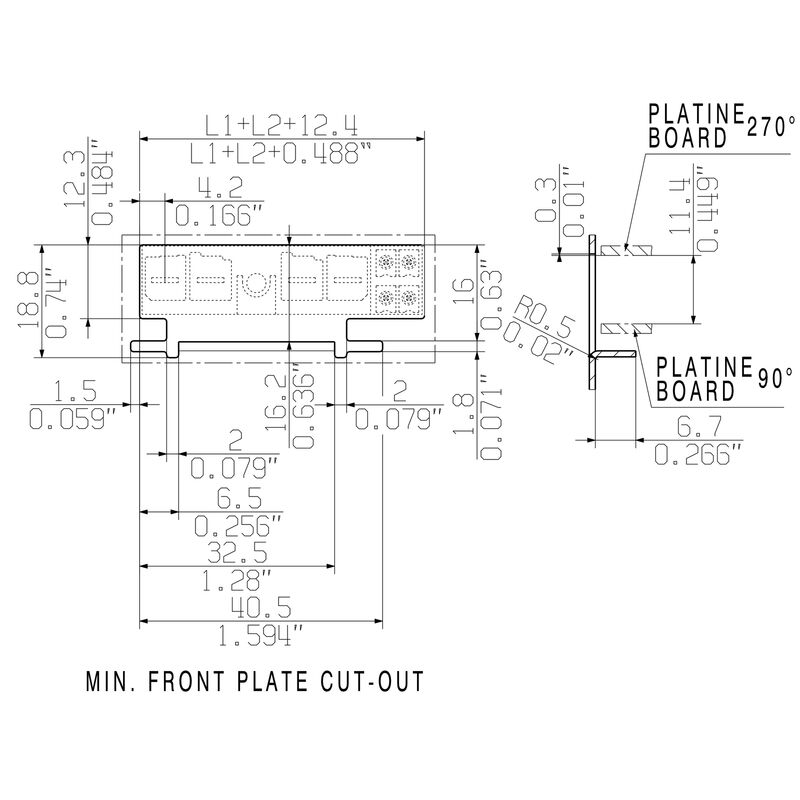

| Упаковка | Ящик |
| Масса нетто | 42,52 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Power — серия BV/SV 7.62HP |
| Вид соединения | Полевое соединение |
| Метод проводного соединения | PUSH IN с исполнительным устройством |
| Шаг в мм (P) | 7,62 mm |
| Шаг в дюймах (P) | 0,3 " |
| Направление вывода кабеля | 180° |
| Количество полюсов | 4 |
| L1 в мм | 30,48 mm |
| L1 в дюймах | 1,2 " |
| L2 в мм | 3,81 mm |
| L2 в дюймах | 0,15 " |
| Количество полюсных рядов | 1 |
| Длина зачистки изоляции | 12 mm |
| Лезвие отвертки | 0,6 x 3,5 |
| Циклы коммутации | 25 |
| Изоляционный материал | PA GF |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев штепсельного контакта | 6...8 µm Sn глянцевый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 125 °C |
| Одножильный, мин. H05(07) V-U | 0,5 mm² |
| Одножильный, макс. H05(07) V-U | 6 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 6 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,5 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 6 mm² |
| Зажимаемый проводник |
|
| Текст ссылки |
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 38 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 34 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 800 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 630 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 630 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 6 kV |
| Зазор, мин. | 10,4 mm |
| Расстояние утечки, мин. | 12,7 mm |
| Номинальное напряжение (группа использования F/UL 1059) | 600 V |
| Номинальный ток (группа использования F/UL 1059) | 33 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Упаковка | Ящик |
| Длина VPE | 353 mm |
| VPE с | 135 mm |
| Высота VPE | 61 mm |
| Шаг в мм (сигнал) | 3.81 mm |
| Шаг в дюймах (сигнал) | 0.15 inch |
| Количество контактов (сигнал) | 4 |
| L2 в мм | 3,81 mm |
| L2 в дюймах | 0,15 " |
| Количество рядов (сигнал) | 2 |
| Материал контактов (сигнал) | CuMg |
| Поверхность контакта (сигнал) | луженые |
| Структура слоев штепсельного контакта (сигнал) | 1-3 µ Ni / 4-8 µ Sn |
| Номинальное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал) | 250 V |
| Номинальное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал) | 150 V |
| Номинальное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал) | 63 V |
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал) | 2.5 kV |
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал) | 2.5 kV |
| Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал) | 2.5 kV |
| Сопротивление кратковременно допустимому сквозному току (сигнал) | 3 x 1 сек. с 80 A |
| Сечение провода для разъема (сигнал) | AWG 26...AWG 16 |
| Диапазон зажима, номин. соединение (питание) | 0.5...10 mm² |
| Диапазон зажима, номин. соединение (сигнал) | 0.2...1.5 mm² |
| Сечение провода для разъема (питание) | AWG 24...AWG 8 |
| Сечение провода AWG для разъема (сигнал) | AWG 26...AWG 16 |
| одножильный, H05(07) V-U (питание) | 0.5...10 mm² |
| одножильный, H05(07) V-U (сигнал) | 0.14...1.5 mm² |
| гибкий, H05(07) V-K (питание) | 0.5...6 mm² |
| гибкий, H05(07) V-K (сигнал) | 0.14...1.5 mm² |
| с кабельным наконечником с манжетой (питание) | 0.5...6 mm² |
| с кабельным наконечником с манжетой, DIN 46 228/4 (сигнал) | 0.25...1.5 mm² |
| с кабельным наконечником по стандарту DIN 46 228/1 (питание) | 0.5...6 mm² |
| с кабельным наконечником по стандарту DIN 46 228/1 (сигнал) | 0.25...1.5 mm² |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Технические данные приведены для силовых контактов • Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм • Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник с изоляцией согласно DIN 46228/4 • Кабельный наконечник без изоляции согласно DIN 46228/1 • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Дополнительные комбинации выводов по запросу • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_297889) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2427960000) |
| Уведомление об изменении продукта |
[EN - Change of isolation material](https://mdcop.weidmueller.com/mediadelivery/asset/900_90826)
[DE - Werkstoffänderung Pusher](https://mdcop.weidmueller.com/mediadelivery/asset/900_90827) [20210408 OMNIMATE® Power – BVF(L) 7.62 HPIT fastening shielding plate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207357) [20210408 OMNIMATE® Power BVF(L) 7.62 HPIT Schirmblechbefestigung](https://mdcop.weidmueller.com/mediadelivery/asset/900_207358) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Пользовательская документация |
[Operating Instruction BVFL hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73886)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78403) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-03-02 |
| ECLASS 13.0 | 27-46-03-02 |
| ECLASS 14.0 | 27-46-03-02 |
| ROHS | Соответствовать |
