BVZ 7.62HP/10/180 SN BK BX

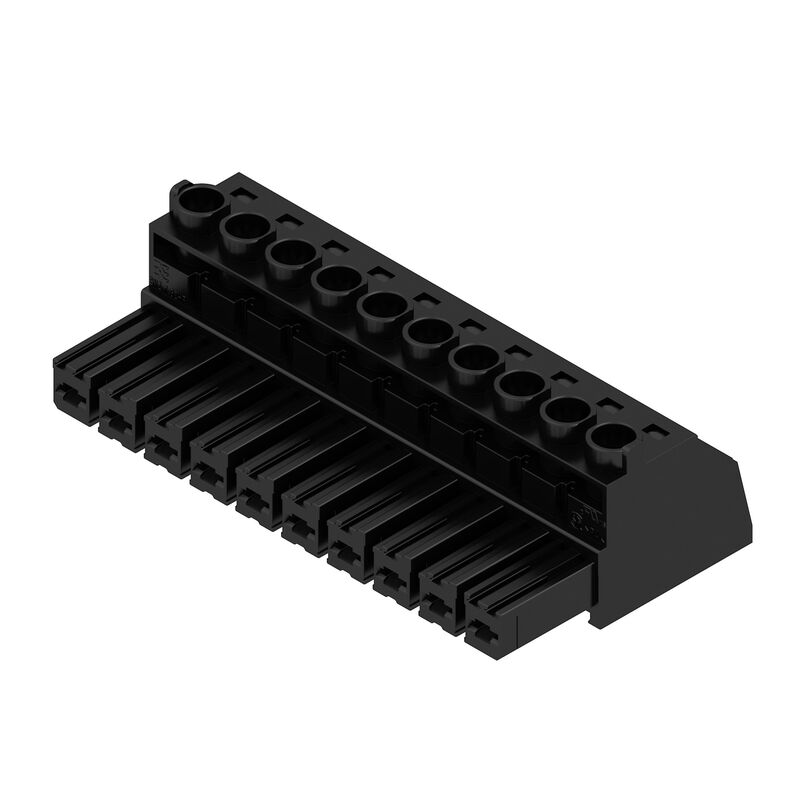

Illustrazione del prodotto
Come da figura
BVZ 7.62HP/10/180 SN BK BX
Illustrazione del prodotto
Come da figura
BVZ 7.62HP/10/180 SN BK BX
Dimensional drawing
Come da figura
BVZ 7.62HP/10/180 SN BK BX
Graph
BVZ 7.62HP/10/180 SN BK BX
Graph

BVZ 7.62HP/10/180 SN BK BX

Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 10, 180°, Collegamento a vite, Campo di sezioni, max. : 10 mm², Box

N. articolo 1930020000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Controparti 3 Prodotti correlati 10
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 7.62 mm, Numero di poli: 10, 180°, Collegamento a vite, Campo di sezioni, max. : 10 mm², Box
N. d’ordine
1930020000
Tipo
BVZ 7.62HP/10/180 SN BK BX
GTIN (EAN)
4032248579792
CPZ
20 Pezzo
Parametri prodotto
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 40.5 A / AWG 24 - AWG 8
Imballaggio
Box

Dimensioni e pesi

Profondità
41,2 mm
Profondità (pollici)
1,622 inch
Posizione verticale
23,1 mm
Altezza (pollici)
0,909 inch
Larghezza
76,2 mm
Larghezza (pollici)
3 inch
Peso netto
50,751 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Product family
OMNIMATE Power - Serie BV/SV 7.62HP
Type of connection
Collegamento al campo
와이어 결선 방식
Collegamento a vite
피치(mm)(P)
7,62 mm
피치(인치)(P)
0,3 "
도체 아웃렛 방향
180°
Number of poles
10
L1 in mm
68,58 mm
L1 in inches
2,7 "
Количество рядов
1
Pin series quantity
1
Rated cross-section
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Érintésvédelem a DIN VDE 0470 szerint
IP 20
보호 등급
IP20
볼륨 저항
4,50 mΩ
Can be coded
Sì
Lunghezza di spellatura
12 mm
Coppia di serraggio, min.
0,5 Nm
Coppia di serraggio, max.
0,6 Nm
Vite di serraggio
M 3
Lama cacciavite
0,6 x 3,5
Cicli di inserimento
25
Zásuvná síla / pól, max.
16,5 N
Pulling force/pole, max.
11 N

Dati del materiale

Materiale isolante
PA GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 500
Classe d'infiammabilità UL 94
V-0
Materiale base dei contatti
Lega di rame
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
6...8 µm Sn lucido
Temperatura di magazzinaggio, min.
−40 °C
Lagertemperatur, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
125 °C
Campo della temperatura di montaggio, min.
−25 °C
Campo della temperatura di montaggio, max.
100 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,2 mm²
Campo di sezioni, max.
10 mm²
Sezione di collegamento cavo AWG, min.
AWG 24
Sezione di collegamento cavo AWG, max.
AWG 8
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
6 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
10 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
6 mm²
con terminale, DIN 46228 pt 1, min.
0,5 mm²
con terminale a norma DIN 46 228/1, max.
6 mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      1076980000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9025930000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        15 mm
    • Terminale consigliato:
      9019140000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9004060000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9025910000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019170000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0186100000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0244100000
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      9019200000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        14 mm
    • Terminale consigliato:
      0533500000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0191900000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
57 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
54 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
51 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
41 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1 000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
800 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s mit 420 A
Distanza in aria, min.
10,2 mm
Distanza superficiale, min.
13,8 mm

Dati di dimensionamento secondo CSA

Институт (CSA)
CSA
Č. osvědčení (CSA)
200039-1534443
Jmenovité napětí (aplikační skupina B / CSA)
600 V
Номинальное напряжение (группа использования C/CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
40,5 A
정격 전류(사용 그룹 C / CSA)
40,5 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
Rated voltage (Use group D / UL 1059)
600 V
Tensione nominale (Gruppo F / UL 1059)
1 000 V
Rated current (Use group B / UL 1059)
40,5 A
Rated current (Use group C / UL 1059)
40,5 A
정격 전류(사용 그룹 D / UL 1059)
5 A
정격 전류(사용 그룹 F / UL 1059)
40,5 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 8
Odniesienie do wartości znamionowych
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Упаковка
Box
VPE-längd
352 mm
Šířka VPE
135 mm
Высота VPE
48 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    DIN EN 61984 sezione 7.3.2 / 09.02 prendendo lo schema da DIN EN 60068-2-70 / 07.96
  • Test:
    siglatura di origine, identificazione della tipologia, passo, tipo di materiale
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    DIN EN 61984 sezione 6.3 e 6.9.1 / 09.02, DIN IEC 512 parte 7 sezione 5 / 05.94
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
Prueba: sección ajustable
  • Standard:
    DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 12.02
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
    • Tipo di cavo e sezione del cavo:
      AWG 10/1
    • Tipo di cavo e sezione del cavo:
      AWG 10/19
  • Valutazione:
    passato
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    DIN EN 60999-1 sezione 9.4 / 12.00
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
  • Valutazione:
    passato
  • Requisito:
    1,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 10/1
    • Tipo di cavo e sezione del cavo:
      AWG 10/19
  • Valutazione:
    passato
풀아웃 테스트
  • Standard:
    DIN EN 60999-1 sezione 9.5 / 12.00
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
  • Valutazione:
    passato
  • Requisito:
    ≥80 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 6 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 10/1
    • Tipo di cavo e sezione del cavo:
      AWG 10/19
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
