Свойства

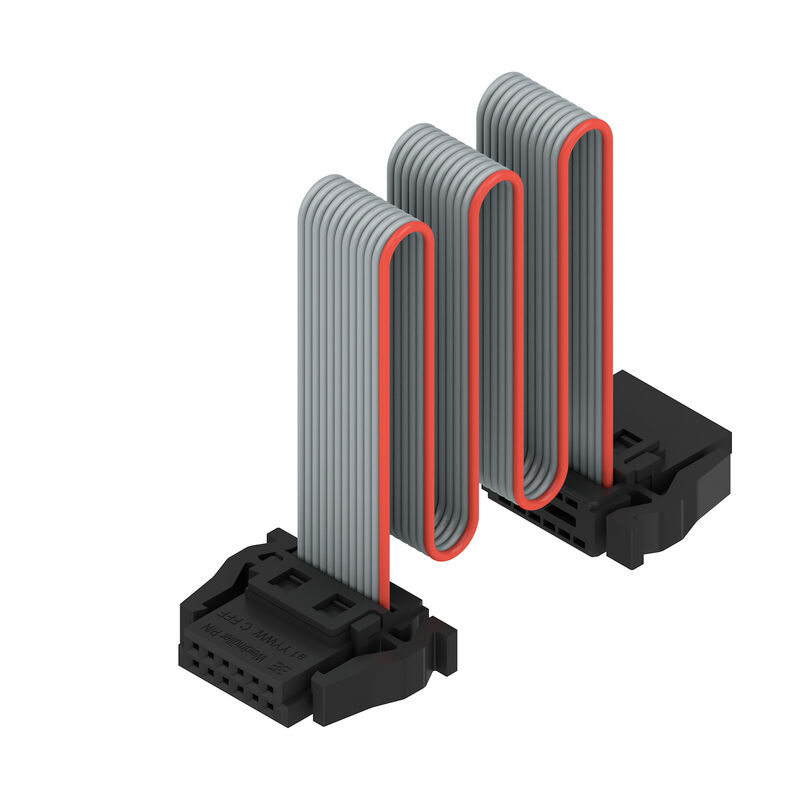

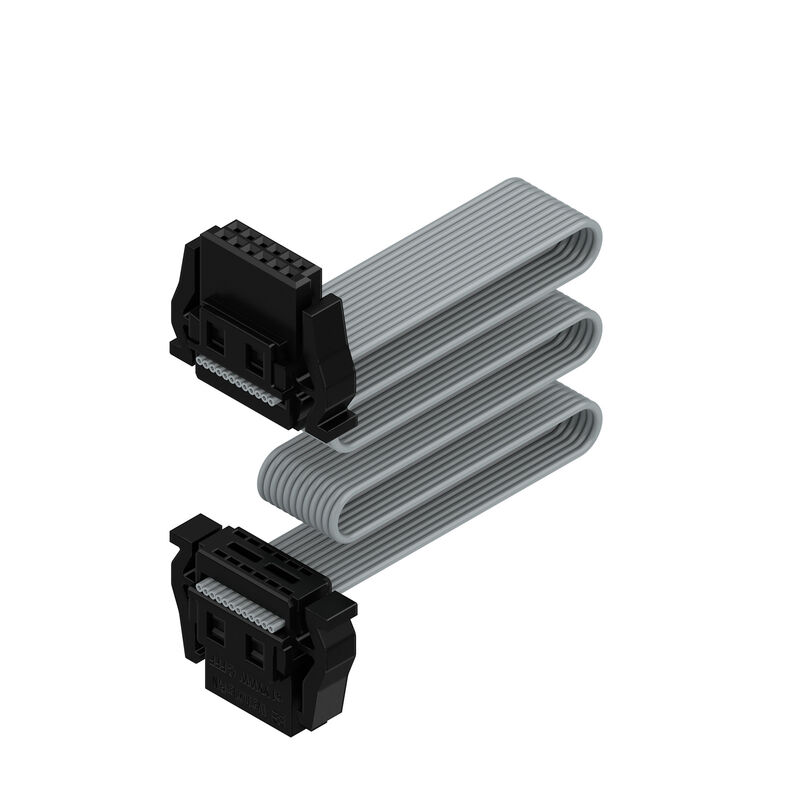

| Версия | Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 12, Ящик |
| Заказ № | 2826930000 |
| Тип | FC50 TN/12A S1 B BX |
| GTIN (EAN) | 4064675363538 |
| Кол. | 10 Штука |
| Продуктное отношение |
IEC: / 1.9 A UL: |
| Упаковка | Ящик |
| Длина | 12,2 mm |
| Длина (в дюймах) | 0,48 inch |
| Масса нетто | 7,58 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Signal – Плата-плата |
| Вид соединения | Соединение путем прорезания изоляции (IDC) |
| Метод проводного соединения | Клемма с соединением путем прорезания изоляции |
| Длина кабеля | 500 mm |
| Шаг в мм (P) | 1,27 mm |
| Шаг в дюймах (P) | 0,05 " |
| Направление вывода кабеля | 90°/270° |
| Количество полюсов | 12 |
| Количество рядов | 2 |
| Количество полюсных рядов | 2 |
| Вид защиты | IP20 |
| Объемное сопротивление | <25 mΩ |
| Циклы коммутации | 500 |
| Усилие вставки на полюс, макс. | 0,6 N |
| Усилие вытягивания на полюс, макс. | 0,6 N |
| Изоляционный материал | LCP |
| Цветовой код | серый |
| Таблица цветов (аналогич.) | RAL 7035 |
| Прочность изоляции | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| Класс пожаростойкости UL 94 | V-0 |
| Основной материал контактов | Сплав медный |
| Материал контакта | Сплав меди |
| Поверхность контакта | Ni/Au |
| Структура слоев штепсельного контакта | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -40 °C |
| Рабочая температура, макс. | 125 °C |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30/1, 30/7 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 30/1, 30/7 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 1,9 A |
| Зазор, мин. | 0,4 mm |
| Расстояние утечки, мин. | 0,4 mm |
| Упаковка | Ящик |
| Длина VPE | 155 mm |
| VPE с | 64 mm |
| Высота VPE | 38 mm |
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_256326) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2826930000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Соответствовать |
