H2,5/14D BL BD GSP

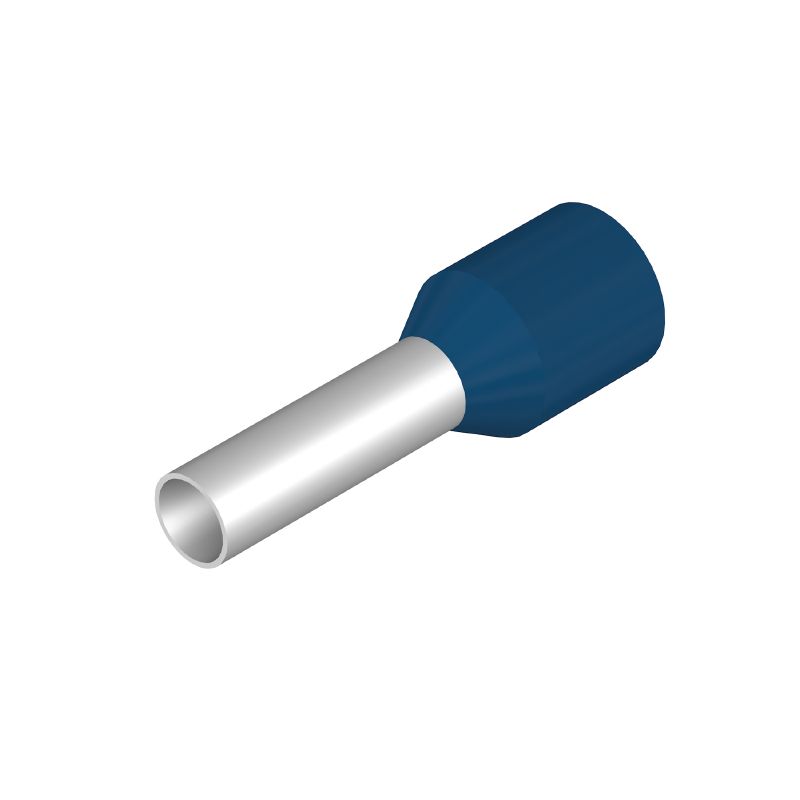

Подобно иллюстрации
H2,5/14D BL BD GSP
Детальный чертеж

H2,5/14D BL BD GSP

Кабельный наконечник, Стандартный, 10 mm, 8 mm, синий

№ продукта 9005850000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является принадлежностью 10 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные Кабельные наконечники Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E499744

Основные данные для заказа

Версия
Кабельный наконечник, Стандартный, 10 mm, 8 mm, синий
Заказ №
9005850000
Тип
H2,5/14D BL BD GSP
GTIN (EAN)
4008190275914
Кол.
3 000 Штука
Упаковка
Катушка

Размеры и массы

Масса нетто
0,19 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Технические данные

Исполнение
Стандартный
Описание артикула
кабельные наконечники в рулоне, цвет - синий

Кабельные наконечники

Collar diameter (D2)
4,2 mm
Délka povrchu kontaktu (L2)
8 mm
L1, mm
14 mm
Metal sleeve thickness (S1)
0,15 mm
Plastic collar thickness (S2)
0,25 mm
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Диаметр поверхности контакта (D1)
2,2 mm
Длина зачистки изоляции
10 mm
Поперечное сечение соединяемого провода
2,5 mm²
Цветовой код
DIN

Классификации

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
