IE-C5DD4UG0050MSSMCS-E
IE-C5DD4UG0050MSSMCS-E
Okablowanie

IE-C5DD4UG0050MSSMCS-E

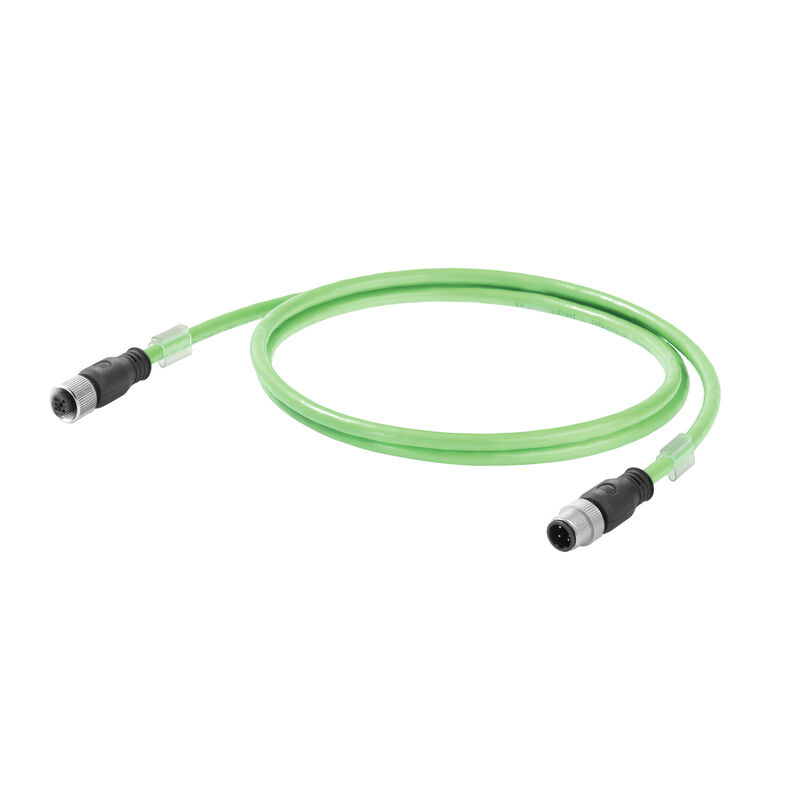

Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – gniazdo proste IP 67, M12 kodowanie D – kołek prosty IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 5 m

Nr. produktu 1059330050
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Produkty pokrewne 10
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specjalne standardy dla kabli Normas generales Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Ogólne dane zamówieniowe

Wersja
Kabel do łańcucha ciągowego, PROFINET, M12 kodowanie D – gniazdo proste IP 67, M12 kodowanie D – kołek prosty IP 67, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PUR, 5 m
Nr zam.
1059330050
Typ
IE-C5DD4UG0050MSSMCS-E
GTIN (EAN)
4032248806614
Ilość
1 szt.

Wymiary i masa

Długość
5 m
Długość (cale)
196,85 inch
Masa netto
342 g

Temperatury

Temperatura magazynowania
-50 °C...70 °C
Temperatura eksploatacyjna
-40 °C...70 °C
Temperatura układania
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Specjalne standardy dla kabli

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Normas generales

Norma dot. łączników wtykowych
IEC 61076-2-101
Nr certyfikatu (cULus)
E316369

Normy

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Norma dot. łączników wtykowych
IEC 61076-2-101
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Budowa kabla

PE
Colour sequence or wires - wire pairs
biały, żółty, niebieski, pomarańczowy
Ekranowanie
SF/UTP
Grubość izolacji żył
0,38 mm
kolor płaszcza
zielony (RAL 6018)
Kompletní stínění
Folia aluminiowa
Oplot ekranujący z drutów miedzianych
liczba żył
4
Materiál vodiče
Przewód linkowy miedziany, cynowany
Oznaczenia norm
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Przekrycie oplotu ekranującego
85 %
Przekrój
4*AWG 22/7 - 0,32 mm²
Przewody plecione
7
Průměr vnitřního opláštění
3,9 mm
Shielding braid thickness
0,13 mm
Stärke Mantelmaterial
0,9 mm
tworzywo płaszcza
PUR
Usytuowanie żył
Czwórka gwiazdowa
Wypełniacz
Jako element centralny
Średnica izolacji
1,5 mm
Średnica płaszcza, maks.
6,7 mm
Średnica płaszcza, min.
6,3 mm

Własności kabli elektrycznych

Categoría
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Impedancja falowa
100 ± 15 Ω przy 1-100 MHz
Impedancja przejścia
20 mΩ/m przy 10 MHz
Kapacitás 1 kHz-en
52 nF/km
Napięcie robocze (wg UL)
600 V
Napięcie robocze UL
600 V
Resistenza loop
120 Ω/km
Rozrzut opóźnienia
40 ns/100m
Speed
180 m/min
Test voltage: wire-wire-shield
2000 Vefekt., 50 Hz, 1 min
Разность сопротивления
3 %
신호 전파 시간
5,3 ns/m

Własności mechaniczne i materiałowe kabli

Bez silikonu
Tak
Cykle gięcia
3 miliony
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
Odporność na promienie UV
Tak
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1
Promień gięcia, min., jednorazowy
5 x średnica kabla
Promień gięcia, min., powtarzany
7,5 x średnica kabla
Przenoszenie ognia
Nie
Przyspieszenie
4 m/s²
Prędkość
180 m/min
Siła ciągnienia
≤ 150 N
Wytrzymałość na ścieranie
bardzo dobrze

wtyki lewe

Wtyk po lewej
M12, Kodowanie D, IP67, styk żeński, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie D, IP67, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
