IE-C5DS4VG0200MCAA70-E

IE-C5DS4VG0200MCAA70-E

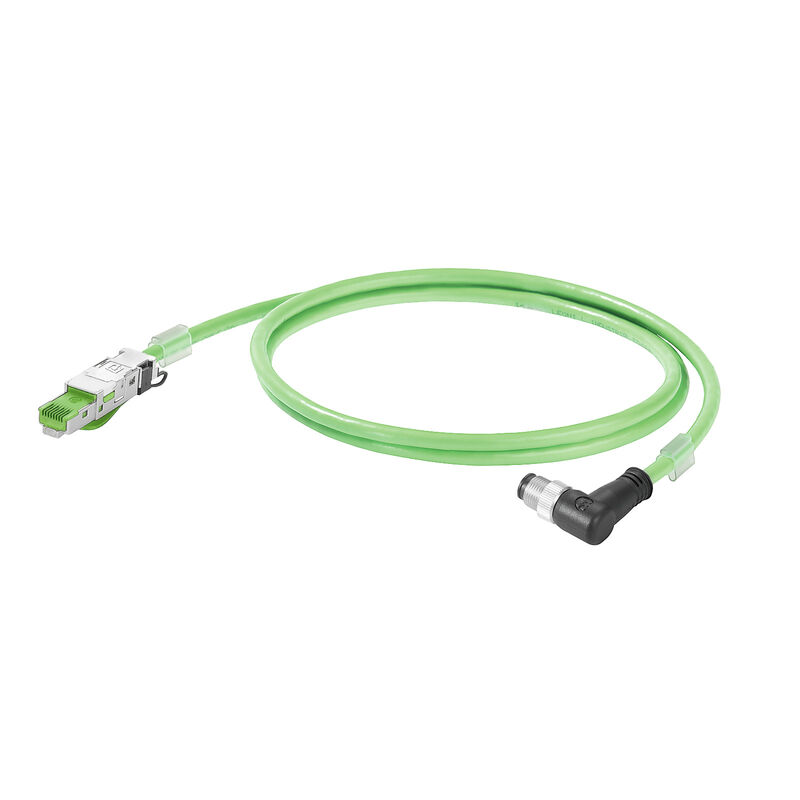

Câble système, M12 codage D – mâle coudé IP 67, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), 20 m

Référence produit 1134610200
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 5
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Normes de câble Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Classifications Agréments

Informations générales de commande

Version
Câble système, M12 codage D – mâle coudé IP 67, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), 20 m
Référence
1134610200
Type
IE-C5DS4VG0200MCAA70-E
GTIN (EAN)
4032248964291
Qté.
1  Pièce
Disponible jusqu'à
20.05.2014

Dimensions et poids

Longueur
20  m
Longueur (pouces)
787,402  inch
Poids net
1 156,32  g

Températures

Température de stockage
-40 °C...80 °C
Température de pose
-40 °C...80 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Normes de câble

Norme de construction
Style UL 21694
Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3)
Norme de matériau de blindage
DIN EN 13602 Cu-ETP-A..B
Norme de matériau de conducteur
DIN EN 13602 Cu-ETP-A
Norme Normes complémentaires
Classeur UL E11901 Vol.1 Sec.12 Page 1
Classeur UL E116441 Vol.1 Sec.6 Page 8

Normes

Norme de construction
Style UL 21694
Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3)
Norme de matériau de blindage
DIN EN 13602 Cu-ETP-A..B
Norme de matériau de conducteur
DIN EN 13602 Cu-ETP-A
Norme Normes complémentaires
Classeur UL E11901 Vol.1 Sec.12 Page 1
Classeur UL E116441 Vol.1 Sec.6 Page 8

Constitution du câble

Arrangement du fil
En quatre étoiles
Blindage
SF/UTP
Blindage complet
Feuille d'aluminium
Tressage de blindage de fils de cuivre
Brins
7
Charge
Comme élément central
Couleur de la gaine
vert (RAL 6018)
Diamètre de gaine intérieure
4,05  mm
Diamètre de la gaine, max.
6,7  mm
Diamètre de la gaine, min.
6,3  mm
Désignations normalisées
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Matériau de conducteur
Conducteur en cuivre étamé semi-rigide
Recouvrement par tressage de blindage
85  %
Section
4*AWG 22/7 - 0,32 mm²
Séquence des couleurs des fils –paires de fils
blanc, jaune, bleu, orange
Épaisseur de matériau de gaine
0,9  mm
Épaisseur de tressage de blindage
0,13  mm

Propriétés électriques du câble

Catégorie
Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B)
Impédance caractéristique
100 ± 5 Ω pour 100 Mhz
Impédance de transfert
20 mΩ/m pour 10 MHz
Résistance de boucle
120  Ω/km
Tension d'essai : fil-fil-blindage
2000 Veff, 50 Hz, 1 min
Tension de fonctionnement (classification UL)
600 V
Tension de fonctionnement UL
600  V

Propriétés mécaniques et des matériaux du câble

Halogène
Oui
Rayon de courbure min, multiple
7,5 x diamètre du câble
Rayon de courbure, min., unique
3,5 *diamètre
Résistance à la flamme
selon CEI 60332-1/UL 1685
Tenue aux frottements
bon

Classifications

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Agréments

ROHS
Conforme
