Свойства

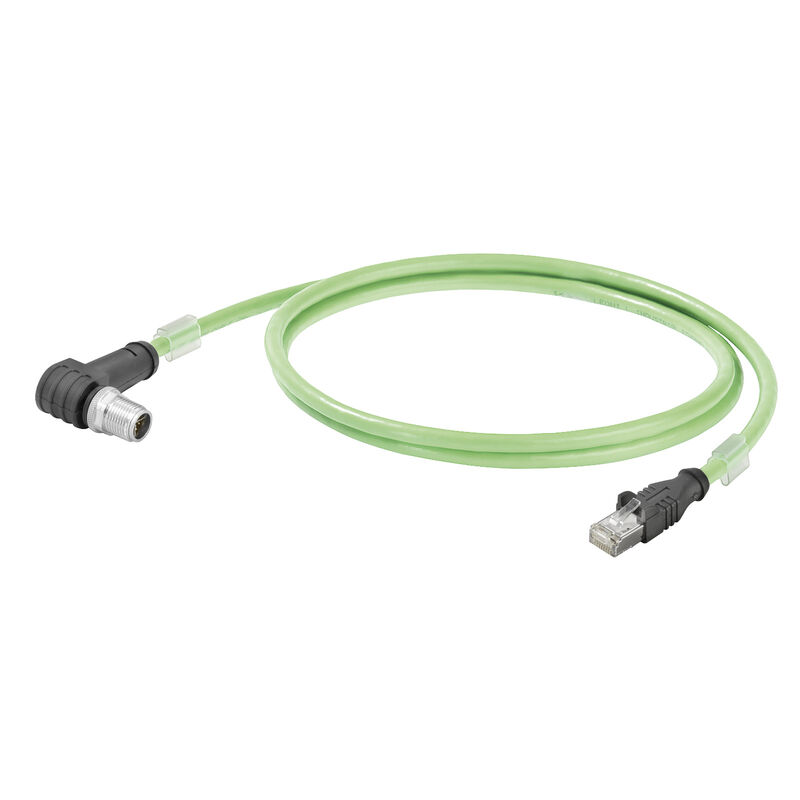

| Вид изделия | Системный кабель |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Материал оболочки | Полиуретан |
| Разъем, левый | RJ45 IP 20 |
| Разъем, правый | Штекер M12, тип X, IP67, угловой, 180° |
| Цвет оболочки | зеленый (RAL 6018) |
| Исполнение | Системный кабель, RJ45 IP 20, Штекер M12, тип X, IP67, угловой, 180°, Cat.6A / Class EA (ISO/IEC 11801 2010), Полиуретан, 3 m |
| Номер для заказа | 2690230030 |
| Тип | IE-C6EL8UG0030XCAU40-4X |
| GTIN (EAN) | 4050118696264 |
| Кол. | 1 Штука |
| Длина | 3 m |
| Длина (в дюймах) | 118,11 inch |
| Масса нетто | 170 g |
| Температура хранения | -40 °C...80 °C |
| Рабочая температура | -40 °C...80 °C |
| Температура монтажа | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Плотность дыма | По стандарту IEC 61034 |
| Стандарт, конструкция | UL Style 20963 |
| Плотность дыма | По стандарту IEC 61034 |
| Стандарт, конструкция | UL Style 20963 |
| Диаметр изоляции | 0,98 mm |
| Диаметр медной жилы | 0,48 µm |
| Диаметр оболочки, макс. | 6,7 mm |
| Диаметр оболочки, мин. | 6,1 mm |
| Жилы | 7 |
| Изоляция | PE |
| Количество жил | 8 |
| Материал оболочки | Полиуретан |
| Материал проводника | Витой луженый медный провод |
| Монтаж | EIA/TIA T568 B |
| Нормативные обозначения |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| Общий экран | Экранирующая оплетка из медной проволоки |
| Расположение жил | Витая пара |
| Сечение | 4*2*AWG 26/7 - 4*2*0,128 мм² |
| Толщина экранирующей оплетки | 0,1 mm |
| Цвет оболочки | зеленый (RAL 6018) |
| Цветовая последовательность жилы - пары жил | белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый |
| Экранирование | S/FTP |
| Экранирование пары жил | Алюминиевая фольга |
| Время прохождения сигнала | 5,2 ns/m |
| Испытательное напряжение: провод–провод–экран | 700 Вср.-квадр., 50 Гц, 1 мин. |
| Категория | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Передаточный импеданс |
15 мОм/м при 1 МГц
10 мОм/м при 10 МГц 30 мОм/м при 30 МГц |
| Сопротивление петли | 290 Ω/km |
| Характеристический импеданс | 100 ± 5 Ом при 100 МГц |
| Галогены | без содержания галогенов, по стандарту IEC 60754-1 |
| Огнестойкость | по стандарту IEC 60332-1-2 |
| Плотность дыма | По стандарту IEC 61034 |
| Радиус изгиба мин., однократный | 5 *диаметр |
| Радиус изгиба мин., повторяющийся | 10 x диаметр кабеля |
| Устойчивость к воздействию масла | по стандарту IEC 60811-2-1 |
| Устойчивость к истиранию | очень хорошо |

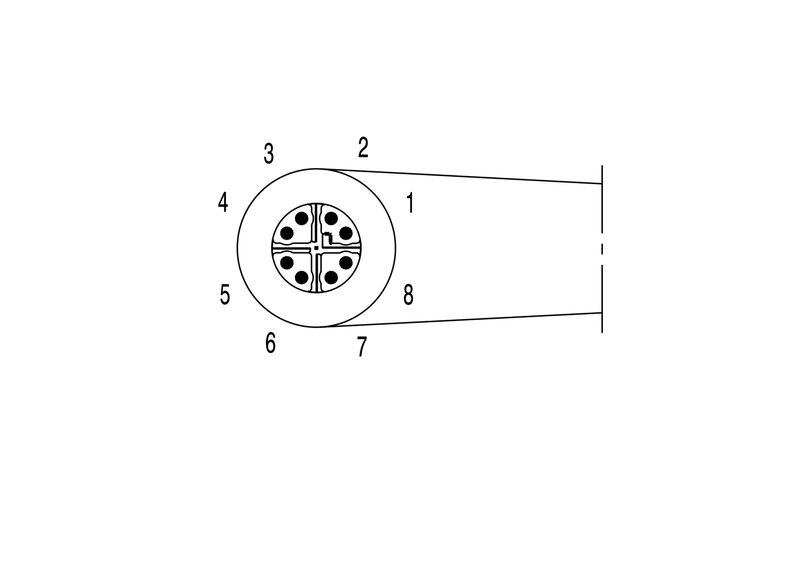

| Штекер левый | M12, X-coded, IP67, male contact, angled 180°, plug, Plastic, shielded |
| Штекер правый | RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103085) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2690230030) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | Соответствовать |
