IE-C6EL8UG0100U40XCS-E
IE-C6EL8UG0100U40XCS-E
Schemat połączeń elektrycznych
IE-C6EL8UG0100U40XCS-E
Schemat biegunów

IE-C6EL8UG0100U40XCS-E

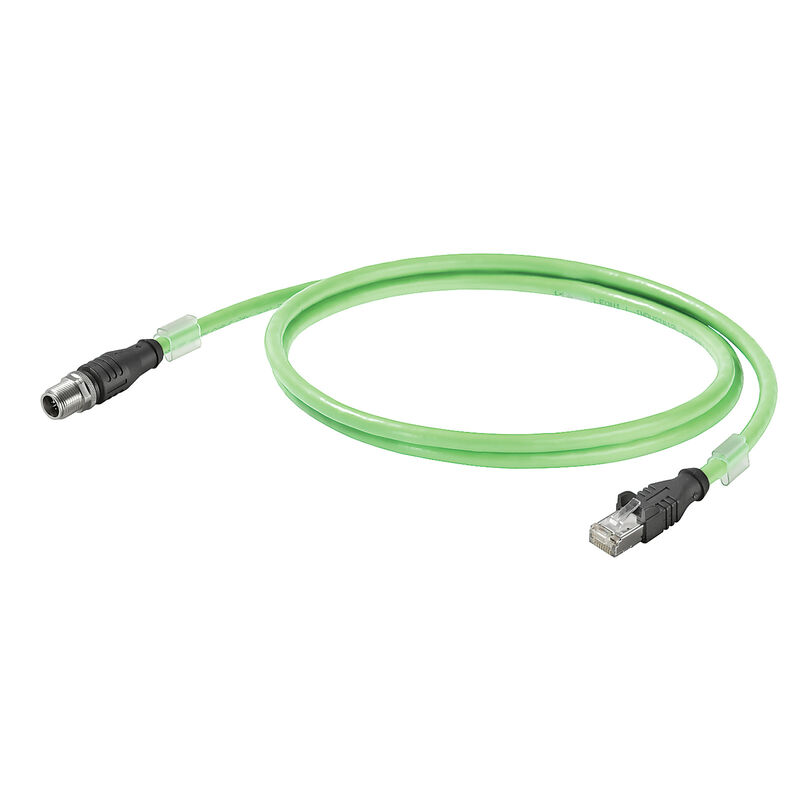

Kabel systemowy, RJ45 IP 20, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m

Nr. produktu 1457580100
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 42
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Cable specific standards Standardy ogólne Normas Cable structure Electrical properties of cable Propriétés mécaniques et des matériaux du câble wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Kabel systemowy, RJ45 IP 20, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 10 m
Nr zam.
1457580100
Type
IE-C6EL8UG0100U40XCS-E
GTIN (EAN)
4050118264081
Ilość
1 szt.

Wymiary i masa

Długość
10 m
Długość (cale)
393,701 inch
Masa netto
480 g

Temperatury

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Temperatura układania
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Cable specific standards

Gęstość dymu
Selon CEI 61034
Norma dot. budowy
UL Style 20963

Standardy ogólne

Norma dot. łączników wtykowych
IEC 60603-7-51
IEC 61076-2-109

Normas

Gęstość dymu
Conforme a la norma IEC 61034
Norma dot. budowy
UL Style 20963
Norma dot. łączników wtykowych
IEC 60603-7-51
IEC 61076-2-109

Cable structure

Ekran łącznie
Shielding braid made from copper wiring
Ekranowanie
S/FTP
Ekranowanie pary żył
Aluminium foil
Grubość oplotu ekranującego
0,1 mm
izolacja
PE
kolor płaszcza
vert (RAL 6018)
liczba żył
8
Materiał przewodowy
Витой луженый медный провод
Okablowanie
EIA/TIA T568 B
Oznaczenia norm
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Przekrój
4*2*AWG 26/7 - 4*2*0,128 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
tworzywo płaszcza
PUR
Usytuowanie żył
skręcona para
Średnica izolacji
0,98 mm
Średnica miedzi
0,48 µm
Średnica płaszcza, maks.
6,7 mm
Średnica płaszcza, min.
6,1 mm

Electrical properties of cable

Czas przebiegu sygnału
5,2 ns/m
Impedancja falowa
100 ± 5 Ω pour 100 Mhz
Impedancja przejścia
15 mΩ/m pour 1 MHz
10 mΩ/m pour 10 MHz
30 mΩ/m pour 30 MHz
Kategoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Napięcie probiercze: przewód-przewód-ekran
700 VRMS, 50 Hz, 1 min
Rezystancja pętli
290 Ω/km
Szybkość przesyłania danych
10 Gb/s

Propriétés mécaniques et des matériaux du câble

Gęstość dymu
Selon CEI 61034
Halogenki
Sans halogène, selon CEI 60754-1
Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1-2
Promień gięcia, min., jednorazowy
5 x średnica kabla
Promień gięcia, min., powtarzany
10 x średnica kabla
Wytrzymałość na ścieranie
bardzo dobrze

wtyki lewe

Wtyk po lewej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie X, IP67, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
