Свойства

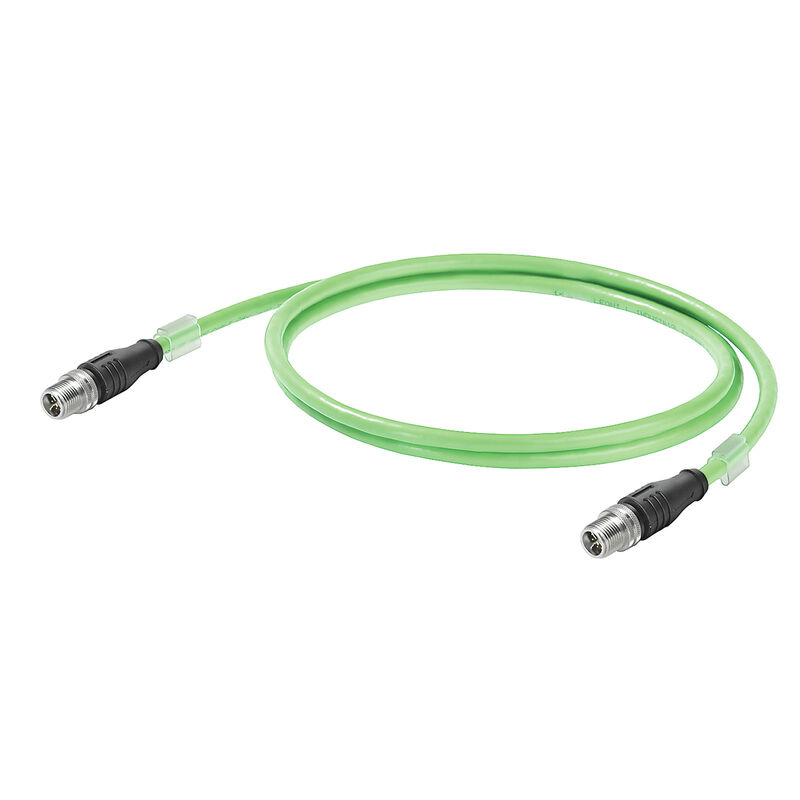

| Версия | Тросовый кабель, M12 X-тип IP 67, вилка прямая, M12 X-тип IP 67, вилка прямая, Cat.6 (ISO/IEC 11801), Полиуретан, 1 m |
| Заказ № | 2723040010 |
| Тип | IE-C6HD8UG0010XCSXCS-E |
| GTIN (EAN) | 4050118785753 |
| Кол. | 1 Штука |
| Длина | 1 m |
| Длина (в дюймах) | 39,37 inch |
| Масса нетто | 83 g |
| Рабочая температура | -40 °C...80 °C |
| Температура монтажа | -30 °C...70 °C |
| Состояние соответствия RoHS | Соответствует |
| REACH SVHC | Lead 7439-92-1 |
| Диаметр изоляции | 0,98 mm |
| Диаметр медной жилы | 0,55 µm |
| Диаметр оболочки, макс. | 7,8 mm |
| Жилы | 19 |
| Изоляция | PP |
| Количество жил | 8 |
| Материал оболочки | Полиуретан |
| Материал проводника | Витой луженый медный провод |
| Общий экран | Экранирующая оплетка из медной проволоки |
| Расположение жил | Витая пара |
| Сечение | 4*2*AWG 26/19 - 4*2*0.128 mm² |
| Цвет оболочки | зеленый (RAL 6018) |
| Цветовая последовательность жилы - пары жил | белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый |
| Экранирование | S/FTP |
| Экранирование пары жил | Алюминиевая фольга |
| Время прохождения сигнала | 5,34 ns/m |
| Испытательное напряжение: провод–провод–экран | 700 Вср.-квадр., 50 Гц, 1 мин. |
| Категория | Cat.6 (ISO/IEC 11801) |
| Передаточный импеданс | макс. 30 мОм/м при 10 МГц |
| Скорость передачи | 10 Гбит/с |
| Сопротивление петли | 280 Ω/km |
| Характеристический импеданс | 100 ± 15 Ω при 1–100 МГц |
| Галогены | без содержания галогенов |
| Огнестойкость |
по стандарту IEC 60332-1-2
в соответствии с UL 1581 VW-1 и CSA FT1 |
| Радиус изгиба мин., однократный | 4 x диаметр кабеля |
| Радиус изгиба мин., повторяющийся | 7,5 x диаметр кабеля |
| Растягивающее усилие | ≤ 100 Н |
| Устойчивость к воздействию масла | in accordance with IEC 60811-2-1; acc. to CSA 22.2, 4 days/100°C |
| Устойчивость к истиранию | очень хорошо |
| Устойчивый к УФ-лучам | Да |
| Штекер левый | M12, X-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Штекер правый | M12, X-кодировка, IP67, штыревой контакт, прямой, штекер, Пластмасса, экранированный |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Соответствовать |
