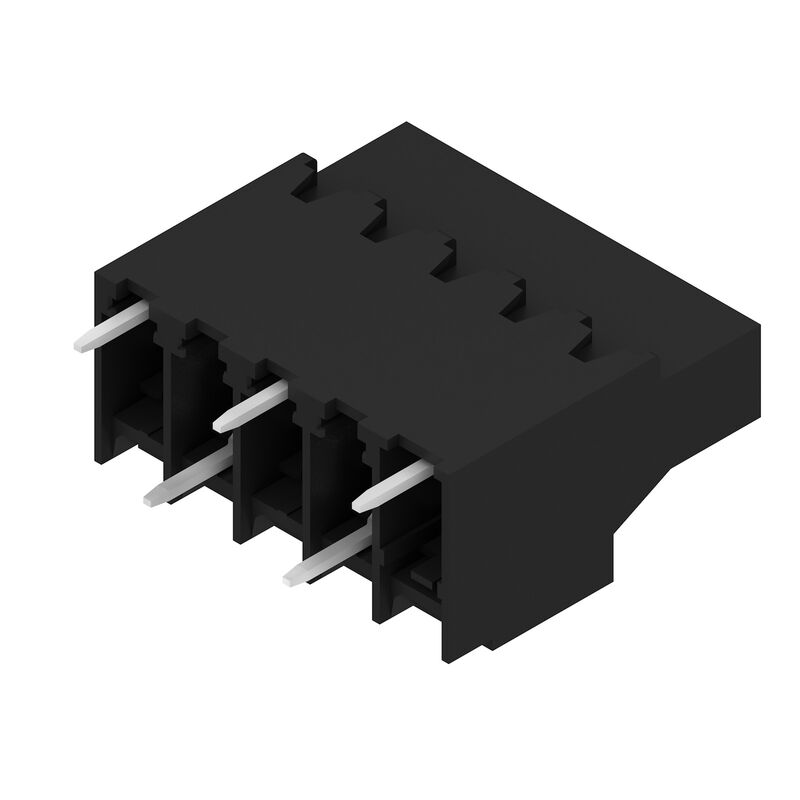

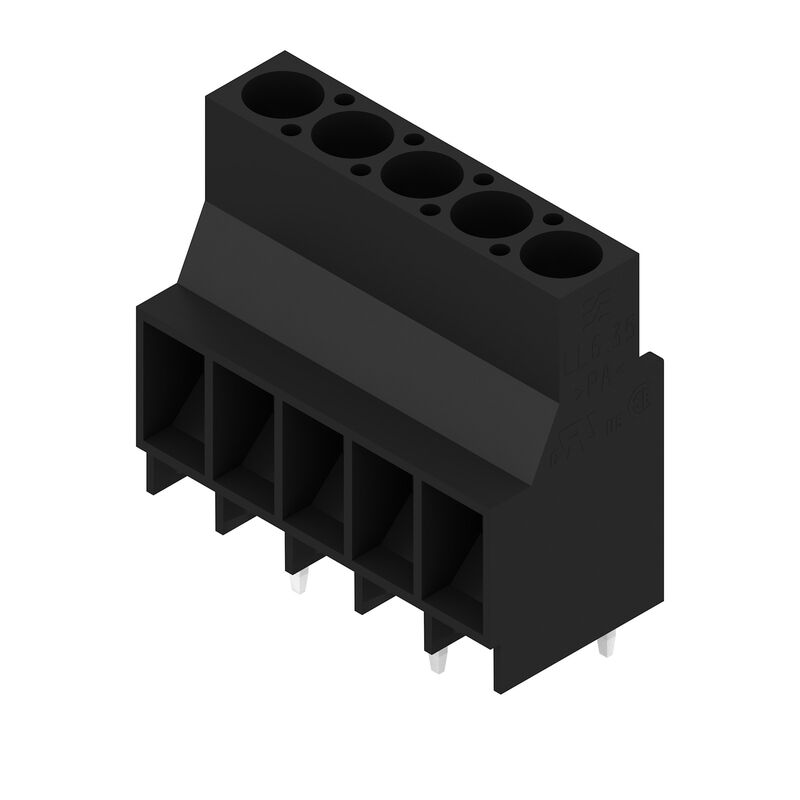

LL 6.35/05/90V 5.0SN BK BX
Клемма печатной платы, 6.35 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик
№ продукта
1356870000
Свойства
| Версия | Клемма печатной платы, 6.35 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 5 mm, луженые, черный, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик |
| Заказ № | 1356870000 |
| Тип | LL 6.35/05/90V 5.0SN BK BX |
| GTIN (EAN) | 4050118214642 |
| Кол. | 54 Штука |
| Продуктное отношение |
IEC: 1000 V / 32 A / 0.18 - 6 mm² UL: 600 V / 30 A / AWG 26 - AWG 10 |
| Упаковка | Ящик |
| Глубина | 15,85 mm |
| Глубина (дюймов) | 0,624 inch |
| Высота | 33,5 mm |
| Высота (в дюймах) | 1,319 inch |
| Высота, мин. | 28,5 mm |
| Ширина | 32,35 mm |
| Ширина (в дюймах) | 1,274 inch |
| Масса нетто | 14,519 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Signal — серия LL |
| Метод проводного соединения | Винтовое соединение |
| Монтаж на печатной плате | Соединение THT под пайку |
| Направление вывода кабеля | 90° |
| Шаг в мм (P) | 6,35 mm |
| Шаг в дюймах (P) | 0,25 " |
| Количество полюсов | 5 |
| Количество полюсных рядов | 1 |
| Монтаж силами заказчика | Нет |
| Количество рядов | 1 |
| Максимальное количество полюсов на ряд | 24 |
| Длина штифта для припайки (l) | 5 mm |
| Размеры выводов под пайку | 1,0 x 0,6 mm |
| Диаметр отверстия припойного ушка (D) | 1,3 mm |
| Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
| Количество контактных штырьков на полюс | 1 |
| Лезвие отвертки |
0,8 x 4,0
PZ 1 |
| Лезвие отвертки стандартное | DIN 5264 |
| Момент затяжки, мин. | 0,5 Nm |
| Момент затяжки, макс. | 0,6 Nm |
| Зажимной винт | M 3 |
| Длина зачистки изоляции | 8 mm |
| L1 в мм | 25,4 mm |
| L1 в дюймах | 1 " |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем |
| Вид защиты | IP20 |
| Изоляционный материал | Wemid (PA) |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | I |
| Сравнительный показатель пробоя (CTI) | ≥ 600 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Покрытие | 4-6 мкм SN |
| Тип лужения | матовый |
| Структура слоев соединения под пайку | 2...4 µm Ni / 4...6 µm Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 120 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 120 °C |
| Диапазон зажима, мин. | 0,18 mm² |
| Диапазон зажима, макс. | 6 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Одножильный, мин. H05(07) V-U | 0,18 mm² |
| Одножильный, макс. H05(07) V-U | 6 mm² |
| Многожильный, мин. H07V-R | 0,22 mm² |
| многожильный, макс. H07V-R | 4 mm² |
| Гибкий, мин. H05(07) V-K | 0,22 mm² |
| Гибкий, макс. H05(07) V-K | 4 mm² |
| С наконечником DIN 46 228/4, мин. | 0,5 mm² |
| С наконечником DIN 46 228/4, макс. | 2,5 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,5 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 4 mm² |
| Нутрометр в соответствии с EN 60999 a x b; ø | 3,6 мм x 3,1 мм; 2,7 мм |
| Зажимаемый проводник |
|
| Текст ссылки |
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 32 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 32 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 32 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 32 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 800 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 8 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 120 A |
| Институт (CSA) | CSA |
| Сертификат № (CSA) | 200039-1202191 |
| Номинальное напряжение (группа использования B/CSA) | 600 V |
| Номинальное напряжение (группа использования C/CSA) | 600 V |
| Номинальное напряжение (группа использования D/CSA) | 600 V |
| Номинальный ток (группа использования B/CSA) | 30 A |
| Номинальный ток (группа использования C/CSA) | 30 A |
| Номинальный ток (группа использования D/CSA) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 600 V |
| Номинальное напряжение (группа использования C/UL 1059) | 600 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальный ток (группа использования B/UL 1059) | 30 A |
| Номинальный ток (группа использования C/UL 1059) | 30 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 329 mm |
| VPE с | 140 mm |
| Высота VPE | 51 mm |
| Испытание: Зажимное поперечное сечение |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник без изоляции согласно DIN 46228/1 • Кабельный наконечник с изоляцией согласно DIN 46228/4 • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
