Свойства
| Исполнение | Клемма печатной платы, 7.50 mm, Количество полюсов: 9, 90°, Длина контактного штифта (l): 5 mm, луженые, черный, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 6 mm², Ящик |
| Номер для заказа | 2472150000 |

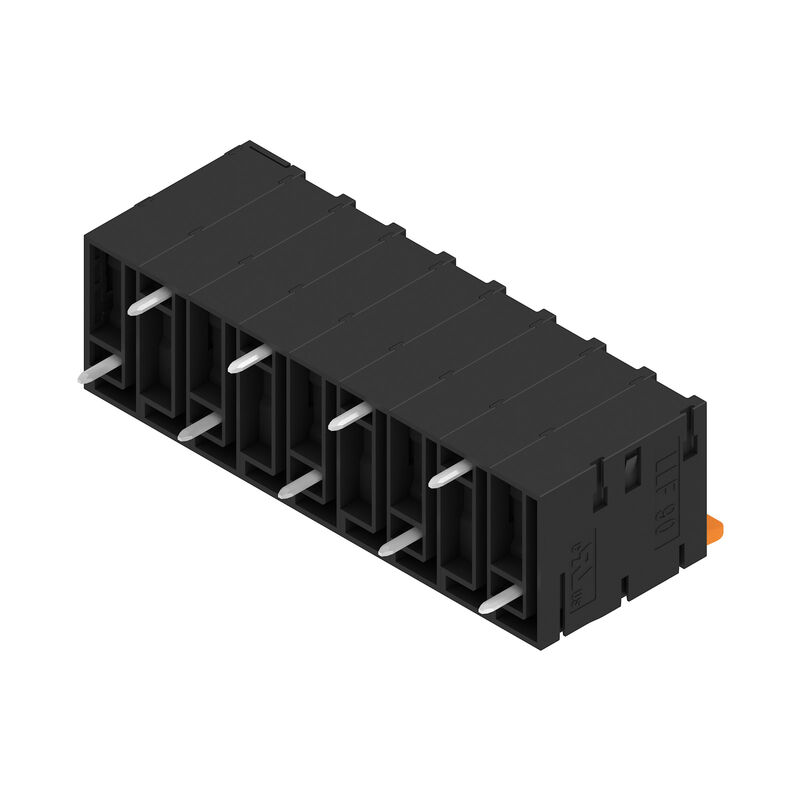

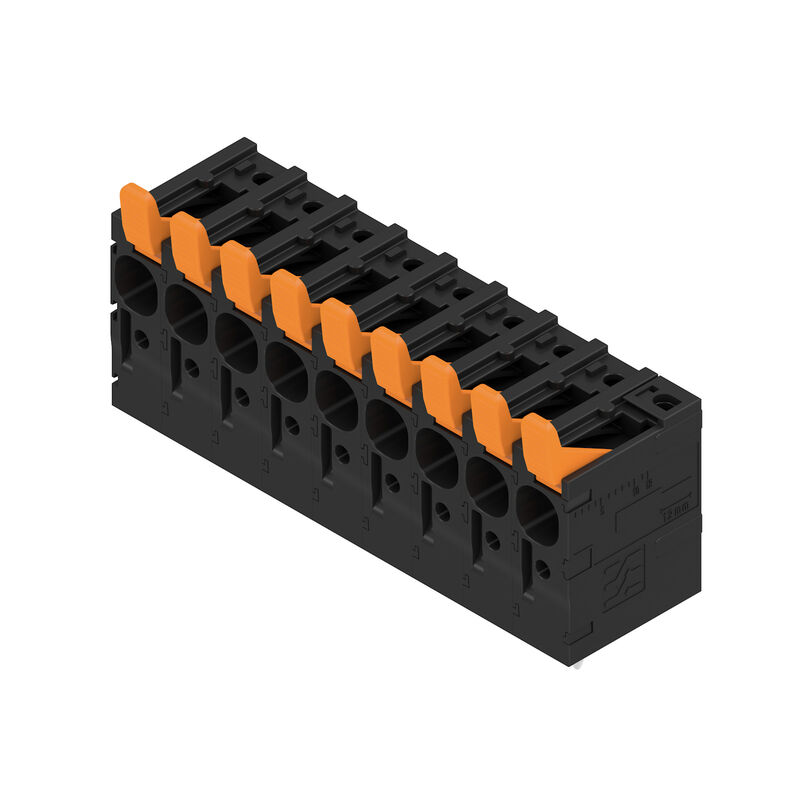

| Тип | LLF 7.50/09/90V 5.0SN BK BX |
| GTIN (EAN) | 4050118550078 |
| Кол. | 30 Штука |
| Продуктное отношение |
IEC: 1000 V / 41 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8 |
| Упаковка | Ящик |
| Глубина | 22,07 mm |
| Глубина (дюймов) | 0,869 inch |
| Высота | 36,55 mm |
| Высота (в дюймах) | 1,439 inch |
| Высота, мин. | 31,55 mm |
| Ширина | 68,5 mm |
| Ширина (в дюймах) | 2,697 inch |
| Масса нетто | 32,425 g |
| REACH SVHC | / |
| Серия изделия | OMNIMATE Power — серия LL |
| Метод проводного соединения | PUSH IN с исполнительным устройством |
| Монтаж на печатной плате | Соединение THT под пайку |
| Направление вывода кабеля | 90° |
| Шаг в мм (P) | 7,5 mm |
| Шаг в дюймах (P) | 0,295 " |
| Количество полюсов | 9 |
| Количество полюсных рядов | 1 |
| Монтаж силами заказчика | Нет |
| Количество рядов | 1 |
| Длина контактного штифта (l) | 5 mm |
| Размеры выводов под пайку | d = 1,5 мм |
| Диаметр монтажного отверстия (D) | 2 mm |
| Допуск на диаметр монтажного отверстия (D) | + 0,1 мм |
| Количество контактных штырьков на полюс | 1 |
| Длина зачистки изоляции | 12 mm |
| L1 в мм | 60 mm |
| L1 в дюймах | 2,36 " |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем |
| Вид защиты | IP20 |
| Изоляционный материал | Wemid (PA) |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | I |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев соединения под пайку | 4...10 µ Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -40 °C |
| Рабочая температура, макс. | 120 °C |
| Диапазон зажима, мин. | 0,25 mm² |
| Диапазон зажима, макс. | 6 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Одножильный, мин. H05(07) V-U | 0,5 mm² |
| Одножильный, макс. H05(07) V-U | 6 mm² |
| Многожильный, мин. H07V-R | 0,5 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 6 mm² |
| С наконечником DIN 46 228/4, мин. | 0,25 mm² |
| С наконечником DIN 46 228/4, макс. | 6 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 0,25 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 6 mm² |
| Зажимаемый проводник |
|
| Текст ссылки |
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P) |
| пройдены испытания по стандарту | В соответствии с IEC 60947-7-1 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 41 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 35 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 41 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 30 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 8 kV |
| Номинальное напряжение (группа использования B/CSA) | 600 V |
| Номинальное напряжение (группа использования C/CSA) | 600 V |
| Номинальное напряжение (группа использования D/CSA) | 600 V |
| Номинальный ток (группа использования B/CSA) | 35 A |
| Номинальный ток (группа использования C/CSA) | 35 A |
| Номинальный ток (группа использования D/CSA) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 600 V |
| Номинальное напряжение (группа использования C/UL 1059) | 600 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальный ток (группа использования B/UL 1059) | 35 A |
| Номинальный ток (группа использования C/UL 1059) | 35 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 295 mm |
| VPE с | 211 mm |
| Высота VPE | 48 mm |
| Испытание: Прочность маркировки |
|
| Испытание: Зажимное поперечное сечение |
|
| Испытание на повреждение из-за случайного ослабления проводов |
|
| Испытание на выдергивание |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник без изоляции согласно DIN 46228/1 • Кабельный наконечник с изоляцией согласно DIN 46228/4 • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • Контрольная точка может использоваться только в качестве точки снятия потенциалов. • Однопозиционный клеммный блок PCB может использоваться для напряжения силой до 1500 В (пост. тока) и 1000 В (пер. тока). Соответствующий стандарт устройства и соответствующие требуемые зазоры и расстояния утечки должны соблюдаться • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90545) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2472150000) |
| Уведомление об изменении продукта |
[20210909 Color Change of Actuator to LLF(S) and LUF(S) Family](https://mdcop.weidmueller.com/mediadelivery/asset/900_236822)
[20210909 LLF(S) und LUF(S) Familie - Farbänderung des Betätigungselementes](https://mdcop.weidmueller.com/mediadelivery/asset/900_236823) [20220603 Change OMNIMATE® Power LLF 7.5090](https://mdcop.weidmueller.com/mediadelivery/asset/900_261807) [20220603 Technische Änderung OMNIMATE® Power LLF 7.5090](https://mdcop.weidmueller.com/mediadelivery/asset/900_261808) |
| Пользовательская документация |
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78409)
[Assembly_instruction_Montageanleitung_LLF_LUF_EN_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_268108) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| Сертификаты |  |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
