Свойства

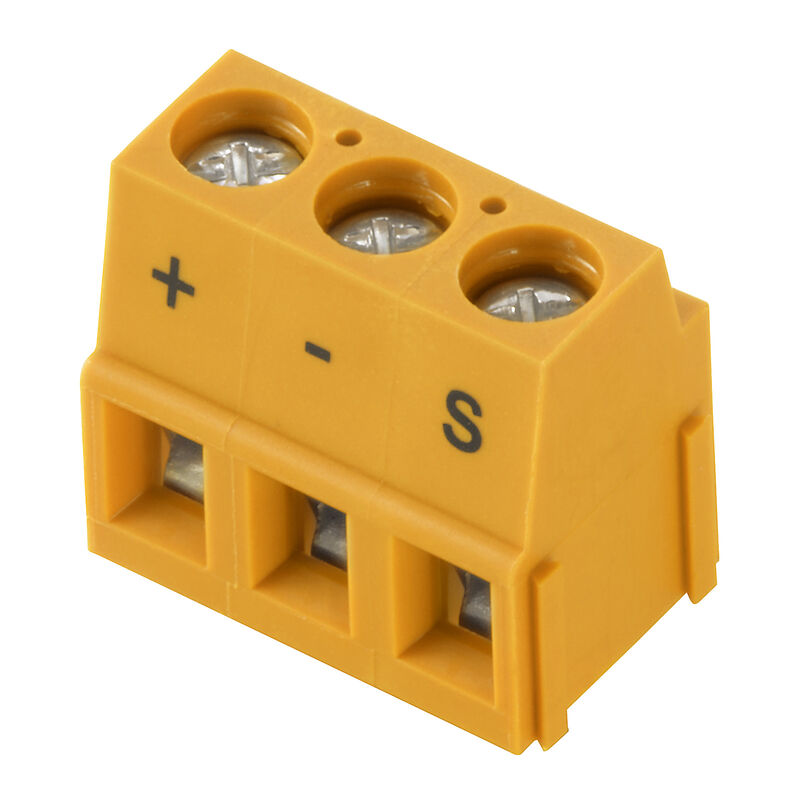

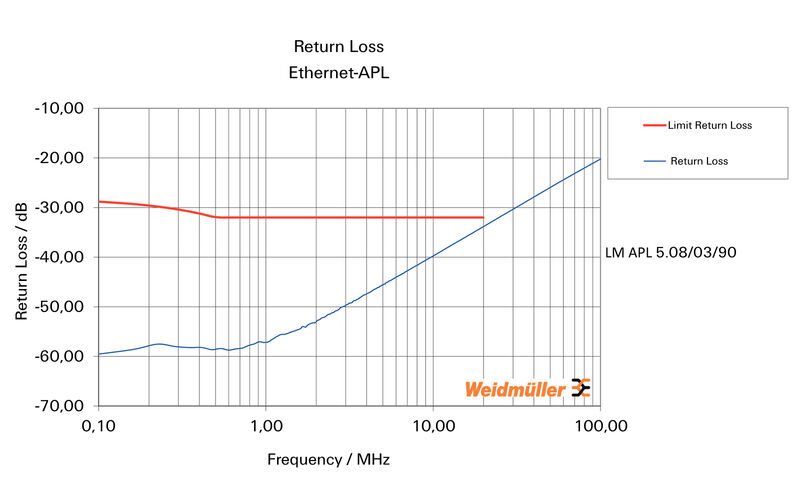

| Версия | Клемма печатной платы, 5.08 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 2.5 mm², Ящик |
| Заказ № | 2873500000 |
| Тип | LM APL 5.08/03/90 3.5SN OR BX |
| GTIN (EAN) | 4064675644538 |
| Кол. | 500 Штука |
| Продуктное отношение |
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14 |
| Упаковка | Ящик |

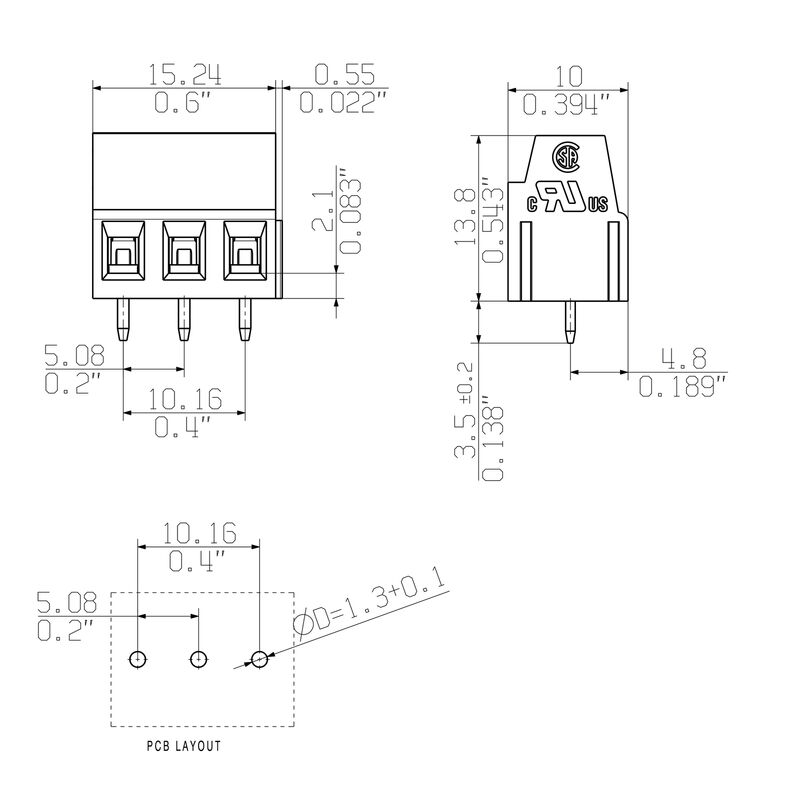

| Глубина | 10 mm |
| Глубина (дюймов) | 0,394 inch |
| Высота | 17,3 mm |
| Высота (в дюймах) | 0,681 inch |
| Высота, мин. | 13,8 mm |
| Ширина | 15,79 mm |
| Ширина (в дюймах) | 0,622 inch |
| Масса нетто | 3,62 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Боковая панель, свойства | с боковой стороны закрыто |
| Вид защиты | IP20 |
| Диаметр отверстия припойного ушка (D) | 1,3 mm |
| Длина штифта для припайки (l) | 3,5 mm |
| Допуск на диаметр отверстия припойного ушка (D) | + 0,1 мм |
| Допуск на расположение выводов под пайку | ± 0,1 мм |
| Количество контактных штырьков на полюс | 1 |
| Количество полюсов | 3 |

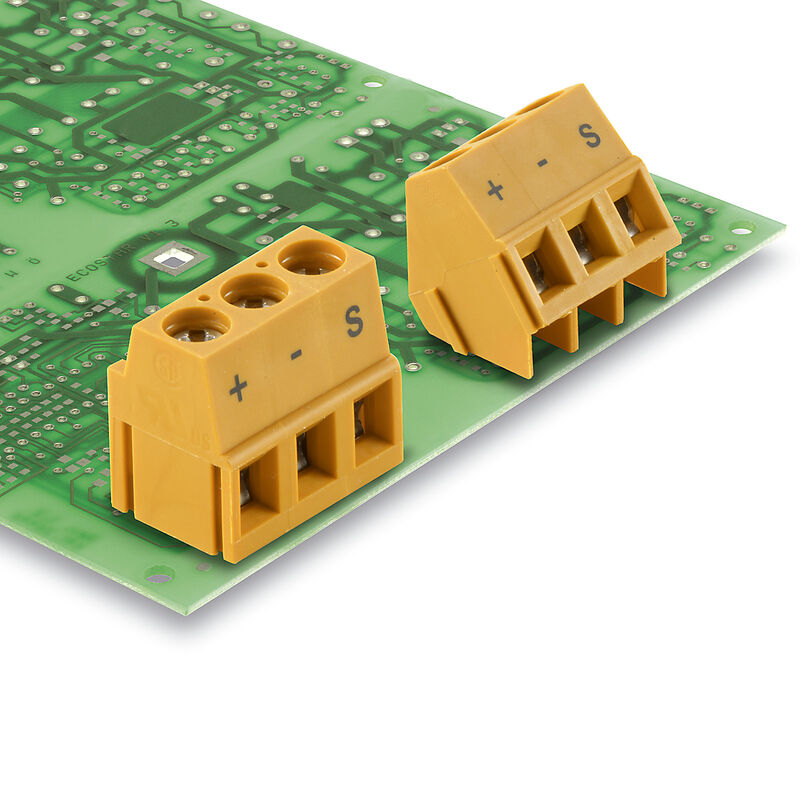

| Монтаж на печатной плате | Соединение THT под пайку |
| Размеры выводов под пайку | 0,95 x 0,8 mm |
| Серия изделия | OMNIMATE Signal — серия LM |
| Техпроцесс пайки |
Пайка вручную
Пайка волной припоя |
| Шаг в дюймах (P) | 0,2 " |
| Шаг в мм (P) | 5,08 mm |
| Объемное сопротивление | 1,20 мОм |
| Изоляционный материал | Wemid (PA) |
| Цветовой код | оранжевый |
| Таблица цветов (аналогич.) | RAL 2000 |
| Группа изоляционного материала | I |
| Сравнительный показатель пробоя (CTI) | ≥ 600 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Покрытие |
1-3 мкм Ni
4-6 мкм SN |
| Тип лужения | матовый |
| Структура слоев соединения под пайку | 1...3 µm Ni / 4...6 µm Sn матовый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 120 °C |
| Упаковка | Ящик |
| Длина VPE | 247 mm |
| VPE с | 173 mm |
| Высота VPE | 84 mm |
| Испытание: Прочность маркировки |
|
| Испытание: Зажимное поперечное сечение |
|
| Испытание на повреждение из-за случайного ослабления проводов |
|
| Испытание на выдергивание |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_300933) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2873500000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
