LSF-SMT 5.00/04/135 3.5SN BK TU
Produktillustration
LSF-SMT 5.00/04/135 3.5SN BK TU
Produktillustration
LSF-SMT 5.00/04/135 3.5SN BK TU
Dimensional drawing
LSF-SMT 5.00/04/135 3.5SN BK TU
Graph
LSF-SMT 5.00/04/135 3.5SN BK TU
Graph
LSF-SMT 5.00/04/135 3.5SN BK TU
Graph
LSF-SMT 5.00/04/135 3.5SN BK TU
Graph

LSF-SMT 5.00/04/135 3.5SN BK TU

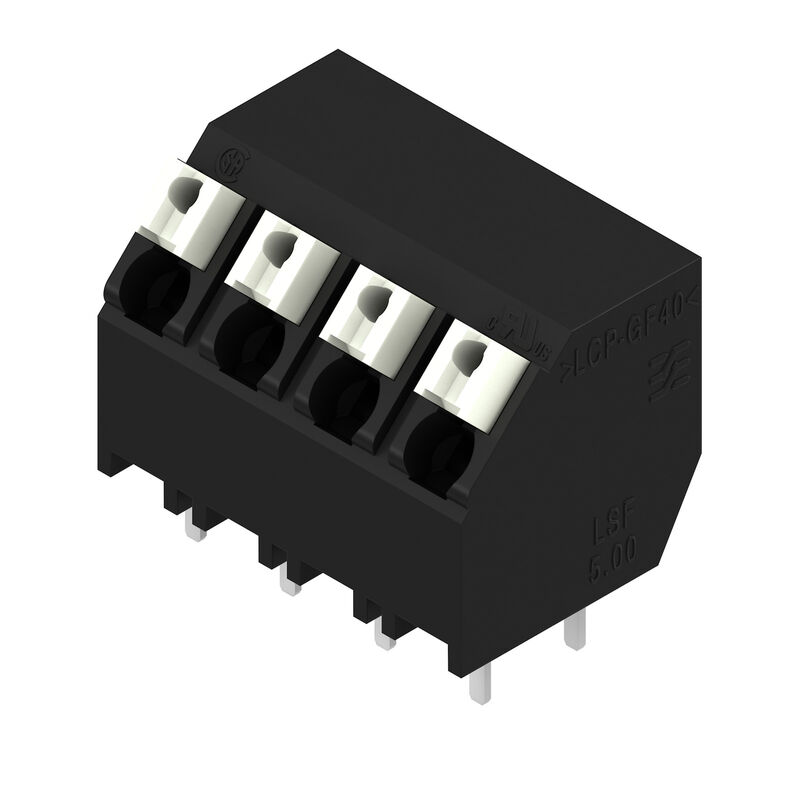

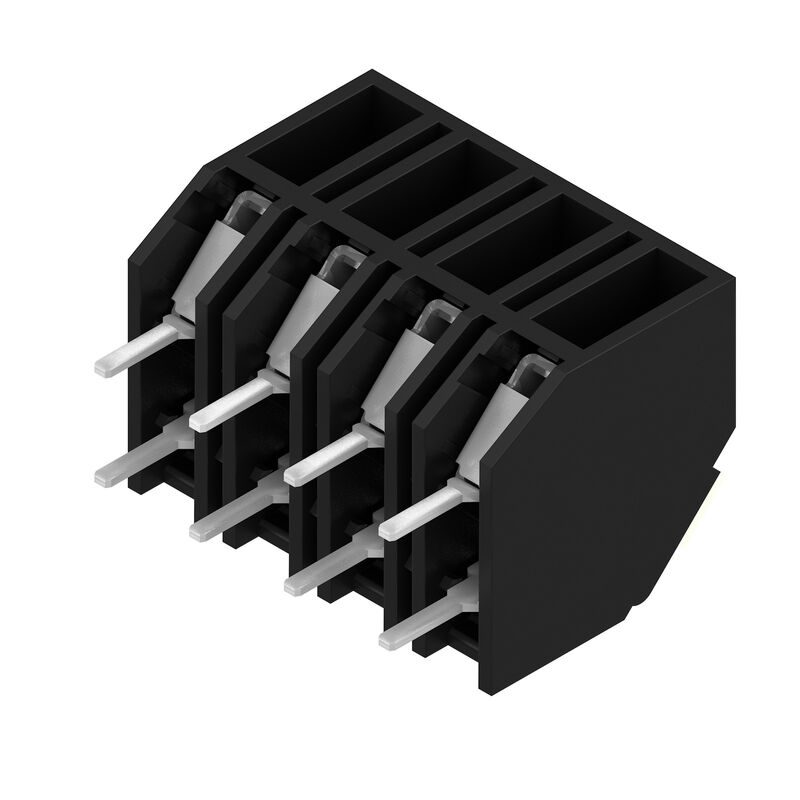

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 4, 135°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube

Produkt-ID 1884380000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 44
Homologaciones Általános rendelési adatok Abmessungen und Gewichte Temperaturer Termékek környezetvédelmi megfelelősége System parameters Datos del material Conductors suitable for connection Rated data acc. to IEC Datos nominales según CSA Märkdata enligt UL 1059 Packing 유형 테스트 Nota importante Klassificeringar

Homologaciones

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Általános rendelési adatok

Utförande
Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 4, 135°, Forrasztótüske hossza (l): 3.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tube
Art.nr.
1884380000
Typ
LSF-SMT 5.00/04/135 3.5SN BK TU
GTIN (EAN)
4032248488858
Förp.
28 items
Produktparametrar
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Förpackning
Tube

Abmessungen und Gewichte

Djup
12,7 mm
Byggdjup (tum)
0,5 inch
Höjd
16,4 mm
Bygghöjd (tum)
0,646 inch
Höjd lägstbyggande
12,9 mm
Bredd
19,2 mm
Byggbredd (tum)
0,756 inch
Nettovikt
4,607 g

Temperaturer

Varaktig driftstemperatur, max.
120 °C

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Megfelel, kivétel nélkül
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System parameters

Produktfamilj
OMNIMATE Signal - sorozat LSF
Ledaranslutningsteknik
액추에이터 탑재 PUSH IN
Montering på kretskortet
THT/THR lödanslutning
Ledarutgångsriktning
135°
Delning i mm (P)
5 mm
Delning i tum (P)
0,197 "
Antal poler
4
Polradstal
1
Uppgraderbar av kunden
Nej
Antal rader
1
Lödstiftlängd (l)
3,5 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
Dimensioner för lödstift
0,35 x 0,8 mm
Dimensioner för lödstift = d-tolerans
0 / -0,1 mm
Diameter bestyckningshål (D)
1,1 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Antal lödstift per pol
2
Avisoleringslängd
8 mm
L1 i mm
15 mm
L1 i tum
0,591 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,60 mΩ

Datos del material

Isoleringsmaterial
LCP GF
Färgkod
nero
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Skiktstruktur för lödanslutningen
4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
120 °C

Conductors suitable for connection

Anslutningsområde, min.
0,13 mm²
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,75 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0690700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9021040000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Rated data acc. to IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,5 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
15 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 80 A

Datos nominales según CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1664286
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
12 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Förpackning
Tube
VPE-längd
554 mm
VPE-bredd
22 mm
VPE-höjd
17 mm
Surface resistance
Rs = 109 - 1012 Ω

유형 테스트

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Испытание:
    mark of origin, type identification, pitch, approval marking UL, durability
  • Evaluation:
    available
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    DIN EN 60999-1 avsnitt 9.5 / 12.00
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Nota importante

IPC-konformitet
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hänvisningstext

• Ytterligare färger på tryckknapparna finns på förfrågan.
• Manöverkraft för sliden max. 40 N
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
