RCMC-5000-AO-P

Измерительный преобразователь, каждый пояс Роговского, 100…5000 A, Выход : аналоговые В/мА

№ продукта 2593410000

Свойства

Основные данные для заказа

Версия	Измерительный преобразователь, каждый пояс Роговского, 100…5000 A, Выход : аналоговые В/мА
Заказ №	2593410000
Тип	RCMC-5000-AO-P
GTIN (EAN)	4050118647754
Кол.	1 Штука

Размеры и массы

Глубина	78 mm
Глубина (дюймов)	3,071 inch
Высота	100 mm
Высота (в дюймах)	3,937 inch
Ширина	23,1 mm
Ширина (в дюймах)	0,909 inch
Масса нетто	58 g

Температуры

Температура хранения	-40 °C...85 °C
Рабочая температура	-25 °C...70 °C
Влажность	5...95 % без появления конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует без исключения
REACH SVHC	No SVHC above 0.1 wt%

Размеры проводов под напряжением

Тип провода	Только изолированный провод
Место установки	Использование внутри помещений

Электрические характеристики

Вторичное напряжение	22,5 mV (@ 50Hz I_primary = 1 kA)
Первичный ток	5 000 A
Полоса пропускаемых частот	50...60 Hz

Технические характеристики

Вид защиты

IP20

Вход

Входной диапазон измерения	100 A 200 A 4000 A 5000 A 300 A 400 A 500 A 600 A 800 A 1000 A 1500 A 2000 A
Входной сигнал	каждая катушка Роговского RCMA-B22-D...

Выход

Выходное напряжение, замечание	0…5 В пост. тока 0…10 В пост. тока 0…225 мВ перем. тока 0…333 мВ перем. тока
Выходной ток	0...20 мА 4...20 мА
Сопротивление нагрузки, напряжение	≥ 1 кОм
Ток полного сопротивления нагрузки	≤ 500 Ом

Общие данные

Вид защиты	IP20
Гальваническая развязка	между входом / выходом / питанием
Конфигурация	Клавиши и светодиодный дисплей
Линейность	± 0,1% тип.
Напряжение питания	24 В DC ± 25 %
Потребляемый ток	тип. 200 мА
Стандартный	EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007
Температурный коэффициент	≤ 0,015 % / °C
Точность	< 0,5% диапазона измерения

Соответствие стандартам по изоляции

Гальваническая развязка	между входом / выходом / питанием
Напряжение развязки	1,5 кВ AC 1 мин.
Стандартный	EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007
Степень загрязнения	2

Важное примечание

Сведения об изделии

Измерительный преобразователь RCMC-5000-XX предназначен для электронного измерения переменного тока.
Измерительный преобразователь RCMC-5000-XX может использоваться только вместе с поясом Роговского Weidmüller RCMA-B22-DXX.

Описание функциональных возможностей

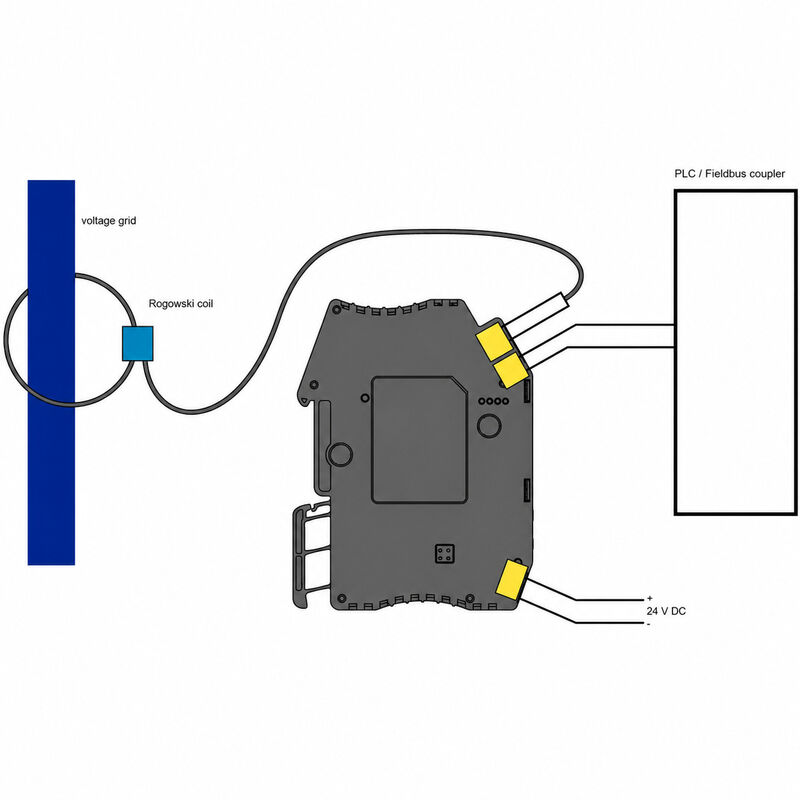

Измерительный преобразователь RCMC-5000-XX преобразовывает сигнал от пояса Роговского в аналоговый выходной сигнал с высокой фазовой точностью.
Настройка устройства выполняется с использованием двух кнопок на передней панели.
Светодиодные индикаторы отображают состояние работы и настройки.

Отличительные особенности
• 12 выбираемых диапазонов измерения тока
• USB-подключение: исключительно для подачи питания!

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90711)
Пользовательская документация	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_87867)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC002475
ETIM 7.0	EC002475
ETIM 8.0	EC002475
ETIM 9.0	EC002475
ECLASS 9.0	27-21-01-23
ECLASS 9.1	27-21-01-23
ECLASS 10.0	27-21-01-23
ECLASS 11.0	27-21-01-23
ECLASS 12.0	27-21-01-23
ECLASS 13.0	27-21-01-23
ECLASS 14.0	27-21-01-23

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cULus)	E469563
