S2C-SMT 3.50/08/90LF 3.2SN BK BX

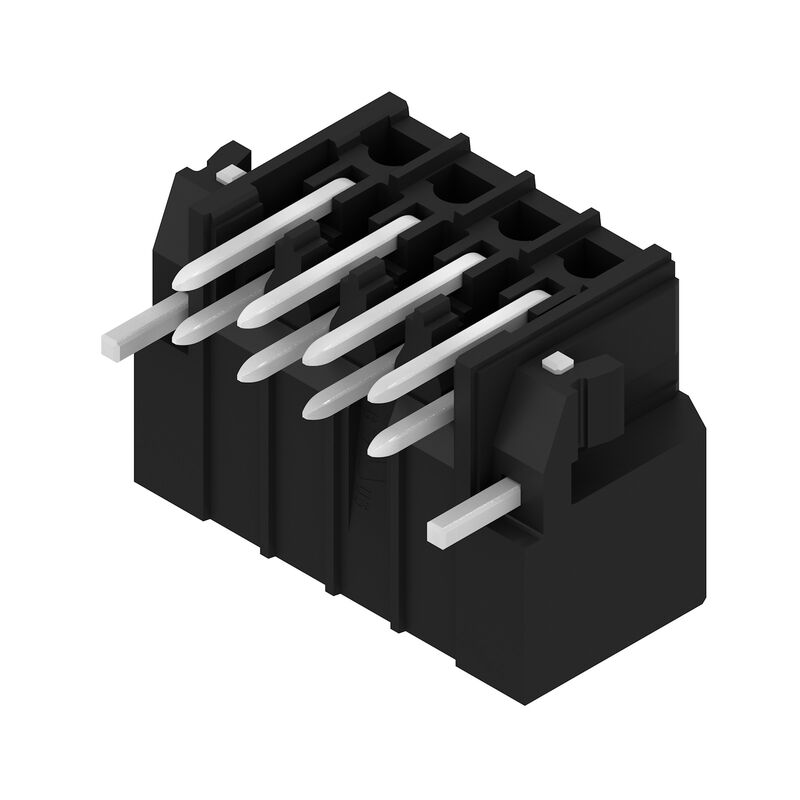

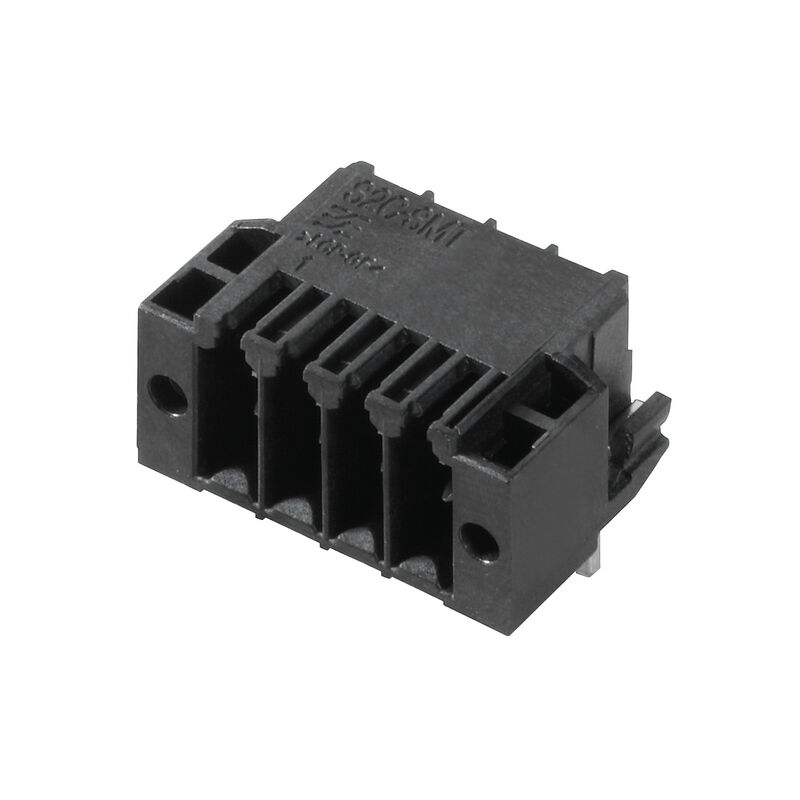

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 8, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
ID výrobku
1289470000
Vlastnosti
| Verze | Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 8, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box |
| Objednací číslo | 1289470000 |
| Typ | S2C-SMT 3.50/08/90LF 3.2SN BK BX |
| EAN | 4050118081671 |
| Množství | 84 ks |
| Údaje výrobku |
IEC: 200 V / 13.4 A UL: 150 V / 10 A |
| Balení | Box |
| Hloubka | 14,2 mm |
| Hloubka (v palcích) | 0,559 inch |
| Výška | 14 mm |
| Výška (v palcích) | 0,551 inch |
| Nejvyšší nebo nejnižší verze | 10,8 mm |
| Šířka | 21 mm |
| Šířka (v palcích) | 0,827 inch |
| Čistá hmotnost | 4,226 g |
| REACH SVHC | / |
| Skupina produktů | OMNIMATE Signal - řada B2C/S2C 3,50 - 2řadé |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 3,5 mm |
| Rozteč v palcích (P) | 0,138 " |
| Výstupní tvarovka | 90° |
| Počet pólů | 8 |
| Počet pájených kolíků na pól | 1 |
| Pájecí kolík, délka (l) | 3,2 mm |
| Rozměry pájecích pinů |
d = 1,0 mm
Osmiúhlý |
| Průměr otvoru pájecího očka (D) | 1,3 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Vnější průměr pájecí destičky | 2,1 mm |
| Průměr otvoru šablony | 1,9 mm |
| L1 v mm | 10,5 mm |
| L1 v palcích | 0,413 " |
| Počet řad | 1 |
| Množství řady kolíků | 2 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Může být kódováno | Ano |
| Zásuvná síla / pól, max. | 5 N |
| Tažná síla / pól, max. | 5 N |
| Izolační materiál | LCP GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | IIIb |
| Komparativní index sledování (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 1...3 µm Ni / 2...5 µm Sn matný povrch |
| Struktura vrstev kontaktu konektoru | 2...5 µm Sn / 1...3 µm Ni |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -40 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 13,4 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 12 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 200 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 160 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 80 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 2,5 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s s 80 A |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 150 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 50 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 150 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 9,5 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 9,5 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 9,5 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 150 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 50 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 10 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 10 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 350 mm |
| Šířka VPE | 135 mm |
| Výška VPE | 25 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60961) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1289470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1289470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1289470000&norm=0) |
| Oznámení o změně produktu | [Changeover of the locking hook for the solder flange pin of the S2C-SMT 3.50 and S2L-SMT 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_298025) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| Bílý papír, povrchová montážní technologie | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
