SAI-AU M8 SB 8DO 2A

SAI, активный, Subbus, Модуль в комплекте

№ продукта 1938660000

Свойства

Основные данные для заказа

Версия	SAI, активный, Subbus, Модуль в комплекте
Заказ №	1938660000
Тип	SAI-AU M8 SB 8DO 2A
GTIN (EAN)	4032248612659
Кол.	1 Штука

Размеры и массы

Высота	32 mm
Высота (в дюймах)	1,26 inch
Ширина	30
Ширина (в дюймах)	1,181 inch
Длина	180 mm
Длина (в дюймах)	7,087 inch
Масса нетто	290 g

Температуры

Температура хранения	-25 °C...85 °C
Рабочая температура	0 °C...60

Экологическое соответствие изделия

Состояние соответствия RoHS	Соответствует с исключением
Исключение из RoHS (если применимо/известно)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	30ca4bfe-b33c-43ed-b218-3746bc09f6a6

Порт

Питающее напряжение (AUX-IN)	1x M12 вилка 5-полюсный A-кодировка
Подключение к дополнительной шине (SUB-IN)	1 x M8 вилка 4-полюсный A-кодировка
Подключение к дополнительной шине (SUB-OUT)	1 x M8 гнездо 4-полюсный A-кодировка
Порт ввода/вывода	8xM8 розетка, 3-полюсная

Цифровой выход

Входной фильтр	1 ms 3 ms 5 ms 10 ms возможность конфигурирования
Диагностическая индикация	красный
Макс входящее напряжение	2 мA при 15 мA в соответствии с EN 61131-2 Typ 1
Макс входящее напряжение	>15 В в соответствии с EN 61131-2 Тип 1
Мин входящее напряжение	<15 mA в соответствии с EN 61131-2 Typ 1
Мин входящее напряжение	<5 В в соответствии с EN 61131-2 Тип 1
Преобразователь для модульной электроники	нет
Разрешенное входящее напряжение	-30 В ... +30 В (в одном направлении)

Цифровой выход

Диагностическая индикация	красный
Индуктивная нагрузка от частоты переключения	max. 1 Hz
Корпус для электронного модуля	нет
Макс выходное напряжение	4 A
Макс выходное напряжение	Блок питания 0.7 В DC
Макс. нагрузочная способность по току на выходной сигнал	2:00 AM
Мин выходное напряжение	0 V DC
Сеть	Да, отключение и сообщение о коротком замыкании
Частота переключения нагрузки	max. 8 Hz
Частота переключения, нагрузка в Ом	max. 100 Hz

Основная информация

Вид защиты	IP67
Класс пожаростойкости UL 94	5VA
Масса	< 200 g
Основной материал корпуса	Pocan PBT
Сертификат	CE cULus

Питающее напряжение

Защита от переполюсовки	Да
Максимально допустимая мощность	на контакт Макс. 4 A
Модуль общего напряжения	8 A
Пределы	18 V DC ... 30 V DC
Рабочее напряжение	24 V

Изображения продукции

Подпись к рисунку - 02

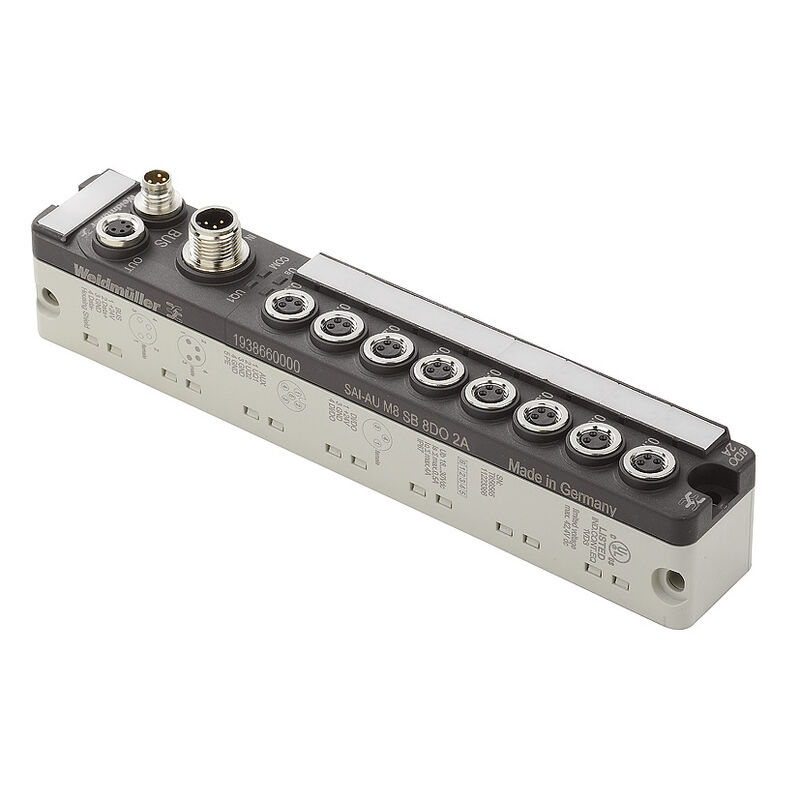

Изображение изделия

Загрузки

Одобрение / сертификат / документ о соответствии	[Declaration_of_Conformity_DE_PN45](https://mdcop.weidmueller.com/mediadelivery/asset/900_41950) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287398) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287402)
Технические данные	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205424)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1938660000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1938660000)
Пользовательская документация	[MAN UR67 SAI-Aktive Universal Pro DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_313788) [MAN UR67 SAI-Active Universal Pro EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_313789)
Каталог	[Catalogues in PDF-format](LINK/Catalog.html)

Классификации

ETIM 6.0	EC001601
ETIM 7.0	EC001601
ETIM 8.0	EC001601
ETIM 9.0	EC001601
ECLASS 9.0	27-24-26-05
ECLASS 9.1	27-24-26-90
ECLASS 10.0	27-24-26-05
ECLASS 11.0	27-24-26-05
ECLASS 12.0	27-24-26-05
ECLASS 13.0	27-24-26-05
ECLASS 14.0	27-24-26-05

Сертификаты

Сертификаты	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Соответствовать
UL File Number Search	[Сайт UL](LINK/UL_search.html)
Сертификат № (cULus)	E141197
