SAI-Y-5S M12/M12 2BO
SAI-Y-5S M12/M12 2BO

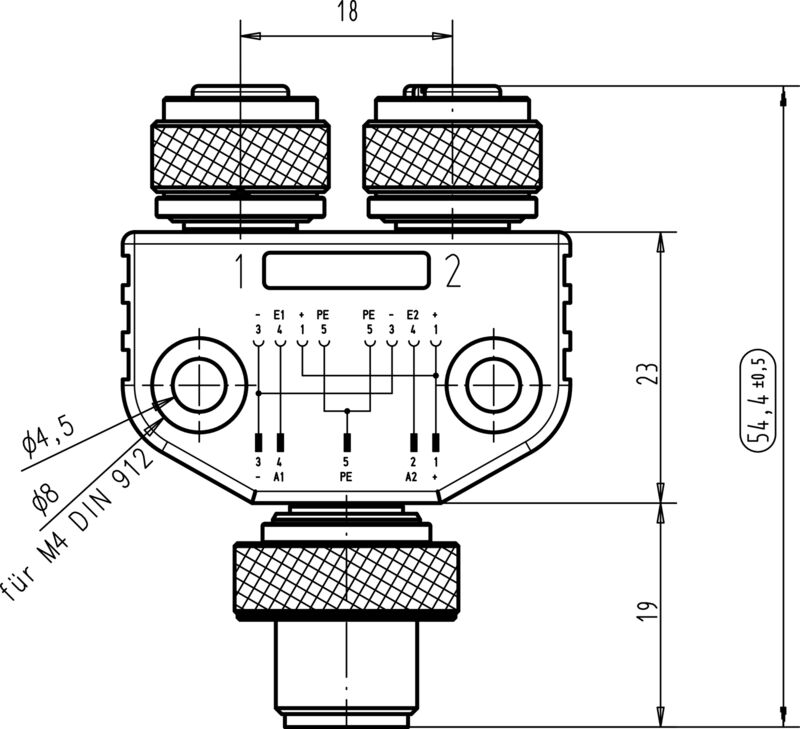

Габаритный чертеж
SAI-Y-5S M12/M12 2BO

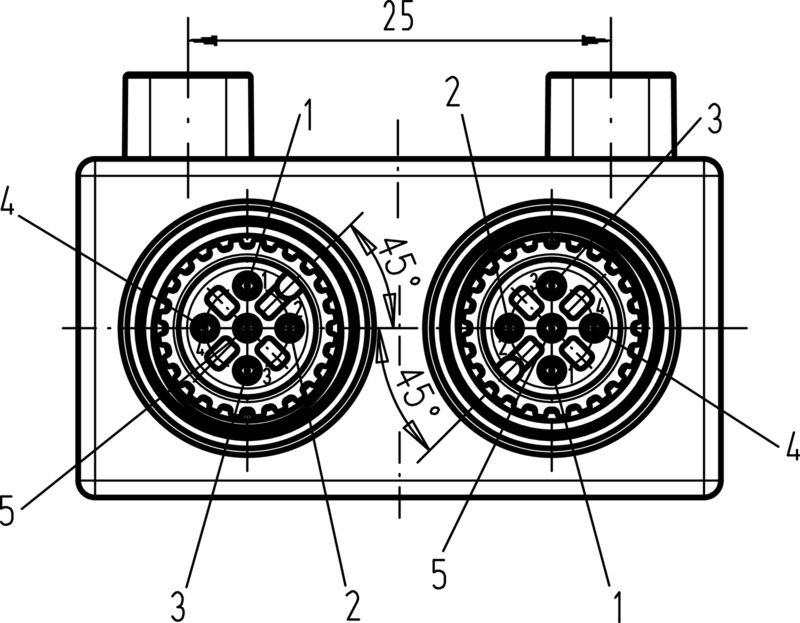

Габаритный чертеж
SAI-Y-5S M12/M12 2BO

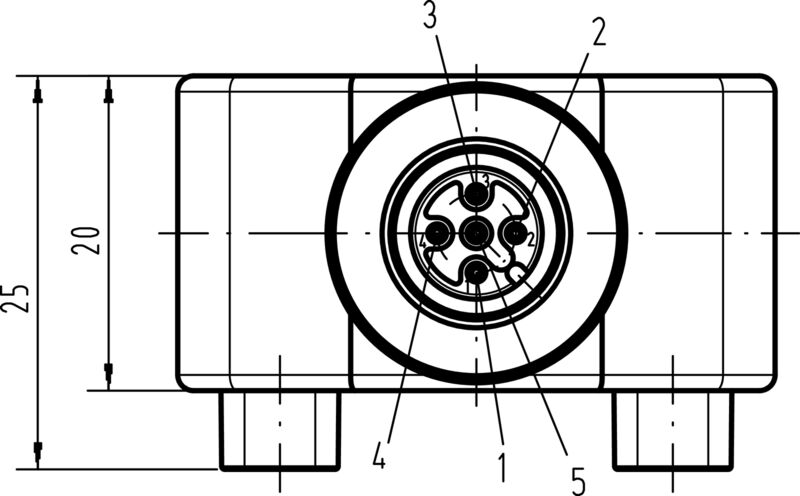

Габаритный чертеж
SAI-Y-5S M12/M12 2BO
Схема соединений

SAI-Y-5S M12/M12 2BO

Y-образный соединитель, M12/M12

№ продукта 1881710000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 13
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Данные соединений Технические данные, настраиваемые вставные разъемы Стандарты Общие данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Y-образный соединитель, M12/M12
Заказ №
1881710000
Тип
SAI-Y-5S M12/M12 2BO
GTIN (EAN)
4032248484522
Кол.
1 Штука

Размеры и массы

Масса нетто
49 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Данные соединений

Group outlet - plug-in connector
Штекер M12
Salida individual 1 - conector enchufable
Гнездо M12
Single outlet 2 - plug-in connector
Гнездо M12
Tightening torque
M12: 0,8–1,2 Нм

Технические данные, настраиваемые вставные разъемы

Вид защиты
IP65
IP67
IP68
Диапазон температур корпуса
-30…+90 °C
Кодировка
A-кодировка
Количество полюсов
5
Материал контакта
CuZn
Материал резьбового кольца
CuZn, никелирование
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
TPU
Поверхность контакта
позолоченный
Сопротивление изоляции
≥ 100 MΩ
Степень загрязнения
3
Циклы коммутации
≥ 100
Экранированное соединение
Нет

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
IEC 61076-2-104

Общие данные

AF size
13 mm
Anslutningsgänga
M12/M12
Antal poler
5
Isolationsmotstånd
≥ 100 MΩ
Kapslingsmaterial
TPU
kodowanie
A-кодировка
Kontaktmaterial
CuZn
Kontaktyta
позолоченный
Märkström
4 A
Nominell spänning
60 V
Вид защиты
IP65
IP67
IP68
Диапазон температур корпуса
-30…+90 °C
Наружный диаметр провода
-
Соединение 1
M12/M12
Соединение 2
Винт
Степень загрязнения
3
Циклы коммутации
≥ 100
Экранированное соединение
Нет

Классификации

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
