Свойства

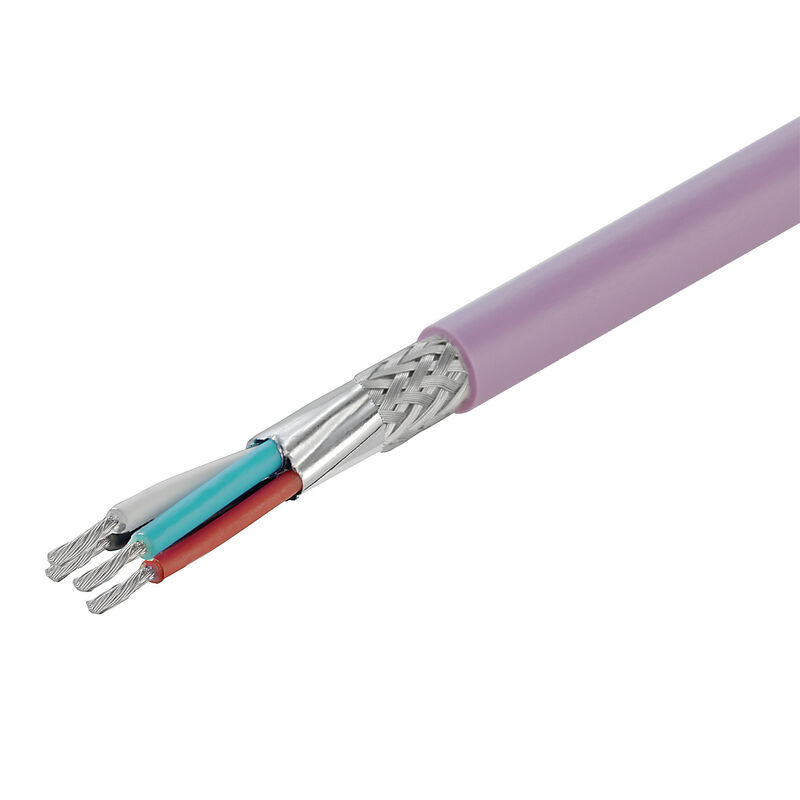

| Версия | Шина - провод, Количество полюсов: 4, Экранированный: Да, Материал оболочки: Полиуретан, Галогены: Нет |
| Заказ № | 1058630000 |
| Тип | SAIH-CD-2X0.34/2X0.22-PUR |
| GTIN (EAN) | 4032248800322 |
| Кол. | 100 |
| Масса нетто | 7.5 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Возможно использование с троссом для протяжки | Да |
| Галогены | Нет |
| Диапазон температур, движущ. | -20...60 °C |
| Диапазон температур, стацион. | -40...80 °C |
| Изоляция |
Полиолефин
PE |
| Испытательное напряжение: провод–провод–экран | 2000 Вдейств., 50 Гц, 1 мин. |
| Количество жил | 4 |
| Количество контактов | 4 |
| Комбинированный кабель | Да |
| Материал оболочки | Полиуретан |
| Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 20236 (80 °C / 30 V) |
| Наружный диаметр | 6.9 mm ± 0.3 mm |
| Настраиваемая длина кабеля | Нет |
| Облучение с перекрестными связями | Нет |
| Огнестойкость |
по стандарту IEC 60332-1-2
in accordance with UL 1581 VW-1 and UL 2556 sec.9.4 |
| Поперечное сечение (печать/онлайн) | 2 x 0,34 мм² + 2 x 0,22 мм² |
| Поперечное сечение жилы | 0.38 mm² |
| Радиус изгиба мин., изменяющийся | 10 x диаметр кабеля |
| Радиус изгиба, мин., постоянный | 4 x диаметр кабеля |
| Скорость | 4 m/s |
| Стойкость к сварочным искрам | Нет |
| Ускорение | 4 m/s² |
| Устойчивость к воздействию масла | по стандарту IEC 60811-2-1 |
| Устойчивые к каплям сварочного металла | Нет |
| Функция PE | Нет |
| Цвет оболочки | фиолетовый |
| Цветовая кодировка |
белый
синий красный черный |
| Циклы сгиба | 2 Mio |
| Экранированный | Да |
| Плотность дыма | Нет |
| Плотность дыма | Нет |
| Диаметр изоляции | 1.5 mm |
| Диаметр изоляции 2 | 2 mm |
| Изоляция |
Полиолефин
PE |
| Количество жил | 4 |
| Материал проводника | Медь луженая |

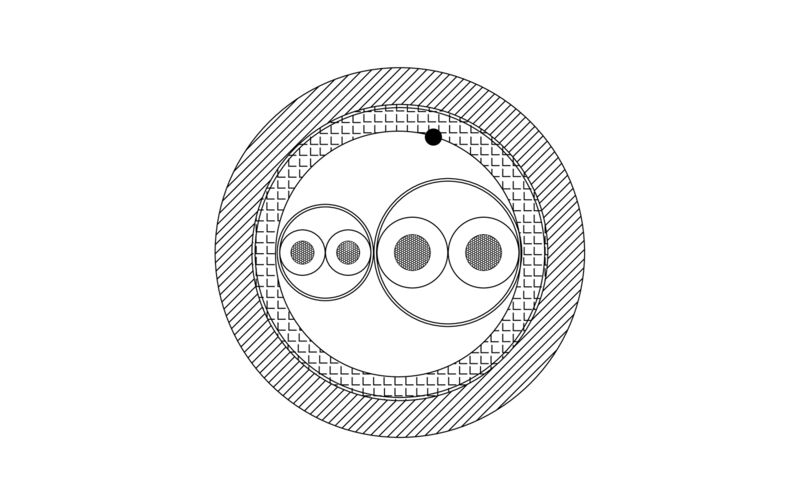

| Общий экран |
Пластиковая пленка
Экранирующая оплетка из медной проволоки |
| Перекрытие экранирующей оплетки | 85 % |
| Расположение жил | Витая пара |
| Цвет оболочки | фиолетовый |
| Цветовая кодировка |
белый
синий красный черный |
| Экранирование пары жил | Алюминиевая фольга |
| Емкость при 800 Гц | 40 nF/km |
| Задержка наклона | 450 ns/100m |
| Испытательное напряжение: провод–провод–экран | 2000 Вдейств., 50 Гц, 1 мин. |
| Категория | прочее |
| Прочность изоляции | 108 Ом |
| Рабочее напряжение | 125 V |
| Скорость | 4 m/s |
| Сопротивление петли | 181.8 Ω/km |
| Галогены | Нет |
| Огнестойкость |
по стандарту IEC 60332-1-2
in accordance with UL 1581 VW-1 and UL 2556 sec.9.4 |
| Плотность дыма | Нет |
| Скорость | 4 m/s |
| Ускорение | 4 m/s² |
| Устойчивость к воздействию масла | по стандарту IEC 60811-2-1 |
| Устойчивый к УФ-лучам | согласно UL 1581 сек. 1200 |
| Циклы сгиба | 2 Mio |
| Уведомление об изменении продукта |
[20221115 Technical change to CANopenDeviceNet cord sets and cables](https://mdcop.weidmueller.com/mediadelivery/asset/900_287220)
[20221115 Technische Änderung zu CANopenDeviceNet Leitungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_287221) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
| ETIM 8.0 | EC003249 |
| ETIM 9.0 | EC003249 |
| ECLASS 9.0 | 27-06-18-05 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-18-01 |
| ECLASS 11.0 | 27-06-18-01 |
| ECLASS 12.0 | 27-06-18-01 |
| ECLASS 13.0 | 27-06-18-01 |
| ECLASS 14.0 | 27-06-18-01 |
| Сертификаты |  |
| ROHS | Соответствовать |
