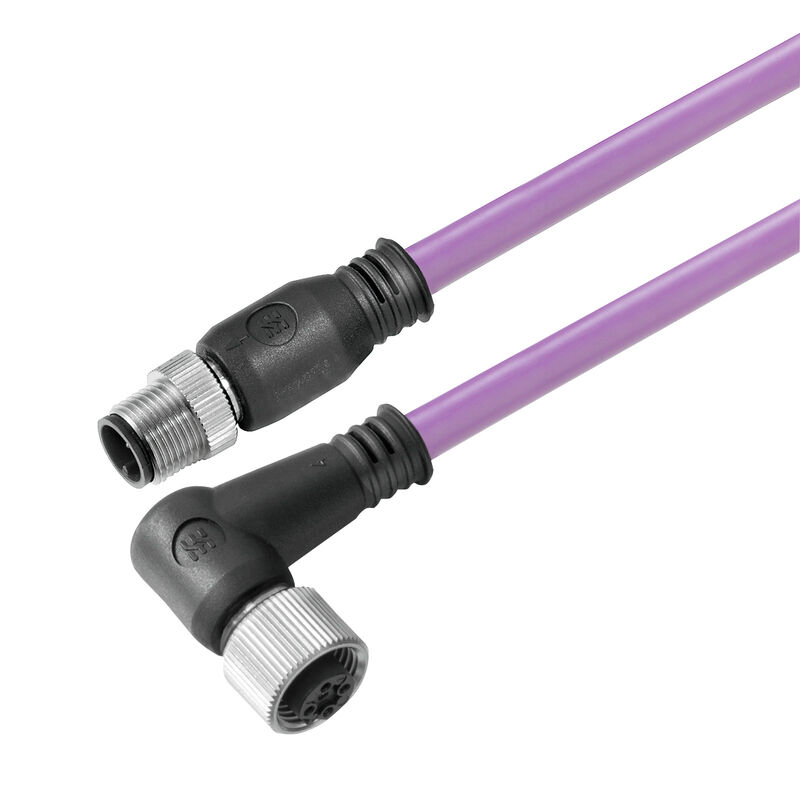

SAIL-M12GM12W-PB-10D
Шина - провод, Соединительная линия, M12/M12, Количество полюсов: 2, 10 m, Вилка, прямая - Гнездо, угловое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
№ продукта
1062311000
Свойства
| Вид изделия | Шина - провод |
| Цвет оболочки | фиолетовый |
| Исполнение | Шина - провод, Соединительная линия, M12/M12, Количество полюсов: 2, 10 m, Вилка, прямая - Гнездо, угловое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет |
| Номер для заказа | 1062311000 |
| Тип | SAIL-M12GM12W-PB-10D |
| GTIN (EAN) | 4032248812387 |
| Кол. | 1 Штука |
| Масса нетто | 664 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Возможно использование с троссом для протяжки | Да |
| Галогены | Нет |
| Диапазон температур, движущ. | -20...60 °C |
| Диапазон температур, стацион. | -40...70 °C |
| Длина кабеля | 10 m |
| Изоляция | TPE |
| Количество контактов | 2 |
| Комбинированный кабель | Нет |
| Материал оболочки | Полиуретан |
| Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM) | 20236 (80 °C / 30 V) |
| Наружный диаметр | 7.8 mm ± 0.2 mm |
| Настраиваемая длина кабеля | Нет |
| Облучение с перекрестными связями | Нет |
| Поперечное сечение (печать/онлайн) | Полиуретан 0,25 мм²/ПВХ 0,34 мм² |
| Поперечное сечение жилы AWG | AWG 24 |
| Радиус изгиба мин., изменяющийся | 12 x диаметр кабеля |
| Радиус изгиба, мин., постоянный | 7,5 x диаметр кабеля |
| Скорость | 3 m/s |
| Стойкость к сварочным искрам | Нет |
| Ускорение | 5 m/s² |
| Устойчивые к каплям сварочного металла | Нет |
| Цвет оболочки | фиолетовый |
| Цветовая кодировка |
красный
зеленый |
| Циклы сгиба | 2 Mio |
| Экранированный | Да |
| LED | Нет |
| Вид защиты | IP67 |
| Диапазон температур корпуса | -25…+80 °C |
| Исполнение | Вилка, прямая - Гнездо, угловое |
| Кодировка | B-кодировка |
| Материал контакта | Ni/Au |
| Материал резьбового кольца | Латунь никелированная |
| Момент затяжки | M12: 0,8–1,2 Нм |
| Номинальное напряжение | 250 V |
| Номинальный ток | 4 A |
| Основной материал корпуса | PUR |
| Поверхность контакта | позолоченный |
| соединено перемычкой | Нет |
| Соединительная резьба | M12/M12 |
| Степень загрязнения | 3 |
| Циклы коммутации | ≥ 100 |
| Номинальное напряжение | 250 V |
| Сертификат № (cULus) | E307231 |
| Штекер левый | M12, B-кодировка, IP67, штыревой контакт, прямой, Пластмасса, экранированный |
| Штекер правый | M12, B-coded, IP67, female contact, angled 90°, Plastic, shielded |
| Подпись к рисунку - 05 | Схема контактов |
| Подпись под рисунком-05 | Pin |
| Подпись к рисунку - 06 | Схема контактов |
| Подпись под рисунком-06 | Socket |
| Подпись к рисунку - 08 | Идеальный инструмент – Screwty ® с функцией контроля момента затяжки |
| Подпись под рисунком-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1062311000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1062311000&norm=0) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E307231 |
