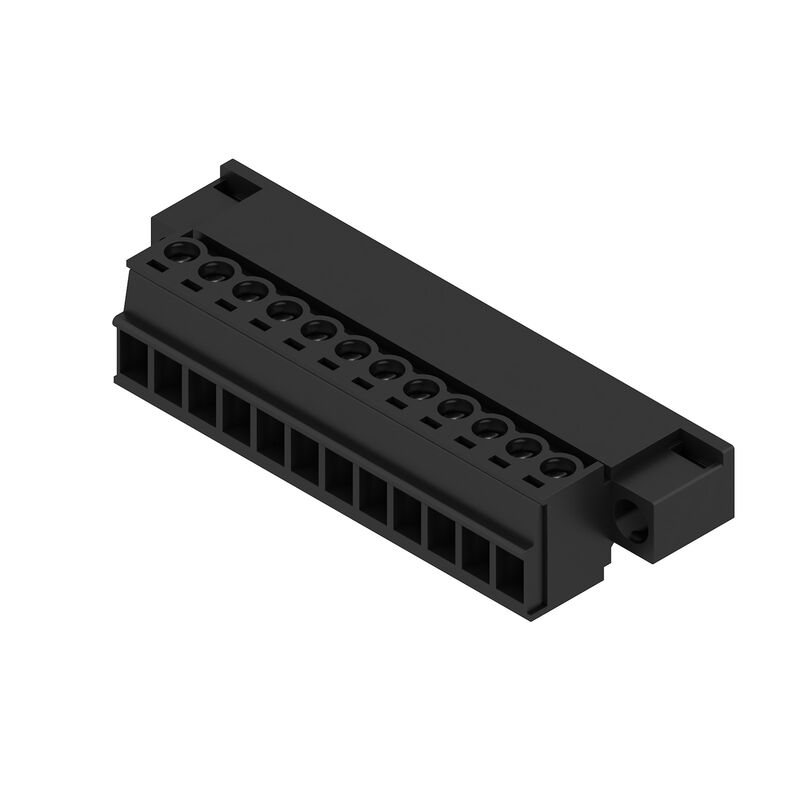

SCZ 3.81/12/180F SN BK BX
Illustration du produit

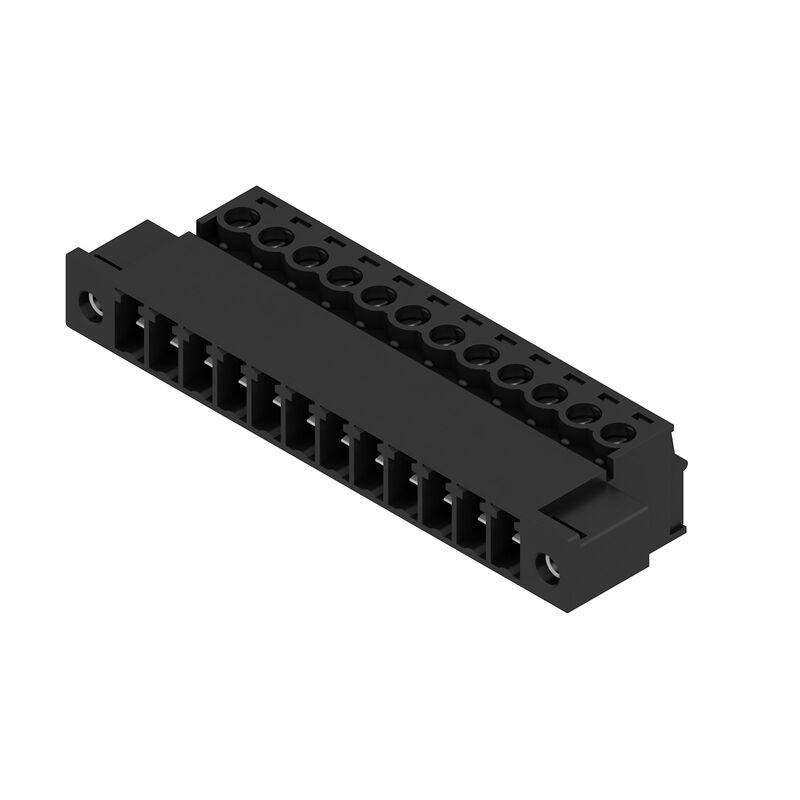

SCZ 3.81/12/180F SN BK BX
Illustration du produit
SCZ 3.81/12/180F SN BK BX
Dimensional drawing
SCZ 3.81/12/180F SN BK BX
Graph
SCZ 3.81/12/180F SN BK BX
Graph
SCZ 3.81/12/180F SN BK BX
Graph

SCZ 3.81/12/180F SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, 3.81 mm, Nombre de pôles: 12, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte

Référence produit 1971520000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 1 Autres produits de la même gamme 21
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Informations générales de commande

Версия
Connecteur pour circuit imprimé, Connecteur mâle, 3.81 mm, Nombre de pôles: 12, 180°, Raccordement vissé, Plage de serrage, max. : 1.5 mm², Boîte
Заказ №
1971520000
Typ
SCZ 3.81/12/180F SN BK BX
GTIN (EAN)
4032248681532
Förp.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Emballage
Boîte

Dimensions et poids

Глубина
18,4 mm
Byggdjup (tum)
0,724 inch
Высота
11,1 mm
Hauteur (pouces)
0,437 inch
Nettovikt
11,3 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme avec exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
cec56c8c-fe86-40ec-b01a-efe288a878ac

Paramètres système

Серия изделия
OMNIMATE Signal - série BC/SC 3.81
Вид соединения
Raccordement installation
Метод проводного соединения
Raccordement vissé
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Направление вывода кабеля
180°
Количество полюсов
12
L1 в мм
41,91 mm
L1 в дюймах
1,65 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
1 mm²
Beröringsskydd enligt DIN VDE 57
protection doigt enfiché/ protection appui de la main non enfiché
Защита от прикосновения согласно DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Объемное сопротивление
≤5 mΩ
Кодируемый
Oui
Avisoleringslängd
7 mm
Vis de serrage
M 2
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264-A
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
8 N
Force d'extraction/pôle, max.
5 N
Couple de serrage
  • Type de couple:
    Raccordement des conducteurs
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Type de couple:
    Bride vissée
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Données des matériaux

Isoleringsmaterial
PA 66 GF 30
Färgkod
noir
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 550
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Alliage de cuivre
Kontaktyta
étamé
Skiktstruktur för stiftkontakten
4...8 µm Sn
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Anslutningsområde, min.
0,08 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 16
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,2 mm²
med ändhylsa med krage DIN 46 228/4, max.
1,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm ; 2,4 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        7 mm
    • Embout recommandé:
      0372700000
Referenstext
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Märkström vid minsta antal poltal (Tu = 20 °C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,1 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström vid maximalt antal poltal (Tu = 40 °C)
15,2 A
Märkspänning för stötspänning (föroreningsgrad II/2)
320 V
Märkspänning för stötspänning (föroreningsgrad III/2)
160 V
Märkspänning för stötspänning (föroreningsgrad III/3)
160 V
Märkstötspänning för stötspänning (föroreningsgrad II/2)
2,5 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/2)
2,5 kV
Märkstötspänning för stötspänningsklass (föroreningsgrad III/3)
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 76 A

Données nominales selon CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования C/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Упаковка
Boîte
Длина VPE
295 mm
VPE с
115 mm
Высота VPE
26 mm

Contrôles de type

Испытание: Прочность маркировки
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, tension nominale, section nominale, pas, type de matériau, marque d'agrément UL, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Испытание: Незадействование (невзаимозаменяемость)
  • Norme:
    DIN EN 61984 section 6.3 et 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Испытание: Зажимное поперечное сечение
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,08 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Испытание на выдергивание
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
