SL 3.50/17/180F 3.2SN OR BX

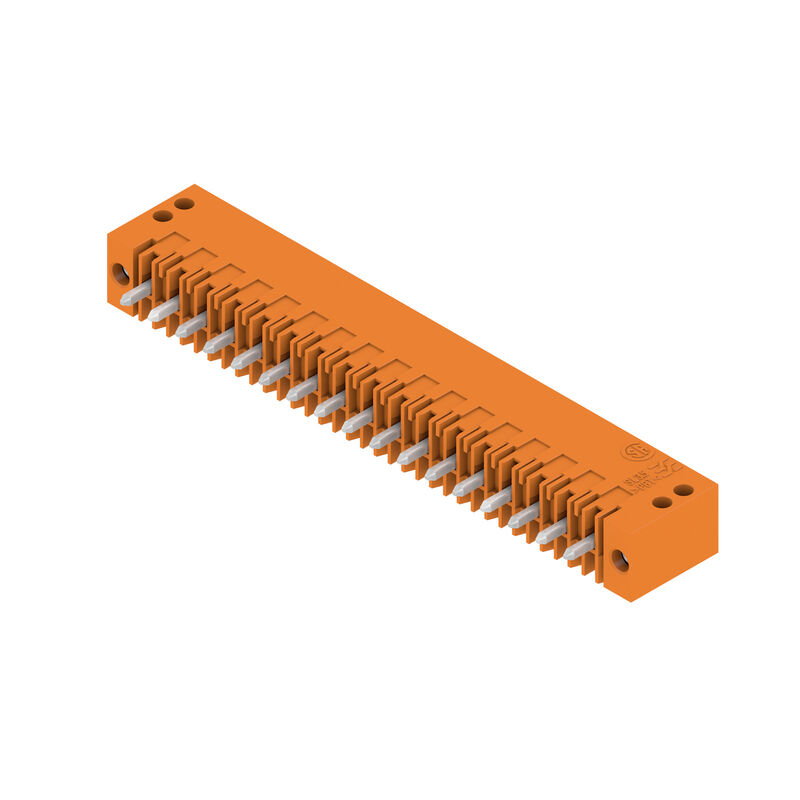

Illustration du produit
SL 3.50/17/180F 3.2SN OR BX
Illustration du produit
SL 3.50/17/180F 3.2SN OR BX
Dimensional drawing

SL 3.50/17/180F 3.2SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 17, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

Référence produit 1622180000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 5 Est la pièce opposée de 8 Autres produits de la même gamme 26
Agréments General ordering data Dimensiones y pesos Conformidad medioambiental del producto Systemkennwerte Material data Données nominales selon CEI Nenndaten nach CSA Données nominales selon UL 1059 Packing Важное примечание Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

General ordering data

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 3.50 mm, Pólusszám: 17, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Référence
1622180000
Type
SL 3.50/17/180F 3.2SN OR BX
GTIN (EAN)
4008190188641
Qté.
20 Pièce
Indices de produit
IEC: 320 V / 17 A
UL: 300 V / 10 A
Emballage
Boîte

Dimensiones y pesos

Profondeur
7,5 mm
Profondeur (pouces)
0,295 inch
Hauteur
14,3 mm
Hauteur (pouces)
0,563 inch
Hauteur version la plus basse
11,1 mm
Largeur
66,5 mm
Largeur (pouces)
2,618 inch
Poids net
4,796 g

Conformidad medioambiental del producto

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    0.037 kg CO2eq.

Systemkennwerte

Famille de produits
OMNIMATE Signal - Serie BL/SL 3.50
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT
Pas en mm (P)
3,5 mm
Pas en pouces (P)
0,138 "
Angle de sortie
180°
Nombre de pôles
17
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,1 / -0,3 mm
Dimensions du picot à souder
d = 1,2 mm
octogonal
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
56 mm
L1 en pouce
2,205 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt enfiché/ protection appui de la main non enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
10 N
Force d'extraction/pôle, max.
10 N
Couple de serrage
  • Type de couple:
    Vis de fixation, Circuit imprimé
  • Informations d'utilisation:
    • Couple de serrage:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vis recommandée:
      • Numéro de pièce:
        1610740000

Material data

Matériau isolant
PBT
Couleur
orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du raccordement soudé
5...7 µm Sn brillant
Structure en couches du contact mâle
5...7 undefined Sn brillant
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
12 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
14,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
10 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 100 A

Nenndaten nach CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
154685-1318353
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Emballage
Box
Longueur VPE
97 mm
Largeur VPE
92 mm
Hauteur VPE
41 mm

Важное примечание

Conformité IPC
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Remarques

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Pour un support mécanique supplémentaire des connecteurs mâles avec bride à visser (…F), nous recommandons un presse-étoupe supplémentaire avec vis de fixation (vis de tôle ISO 1481-ST 2.2x4.5 C ou ISO 7049-ST 2.2x4.5 C – voir Accessoires). Presse-étoupe uniquement autorisé avant la soudure.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
