SL 5.08HC/20/90F 3.2SN OR BX
Obrázek výrobku
SL 5.08HC/20/90F 3.2SN OR BX
Obrázek výrobku
SL 5.08HC/20/90F 3.2SN OR BX
Dimensional drawing
SL 5.08HC/20/90F 3.2SN OR BX
Graph
SL 5.08HC/20/90F 3.2SN OR BX
Graph
SL 5.08HC/20/90F 3.2SN OR BX
Graph
SL 5.08HC/20/90F 3.2SN OR BX
Graph
SL 5.08HC/20/90F 3.2SN OR BX
Graph

SL 5.08HC/20/90F 3.2SN OR BX

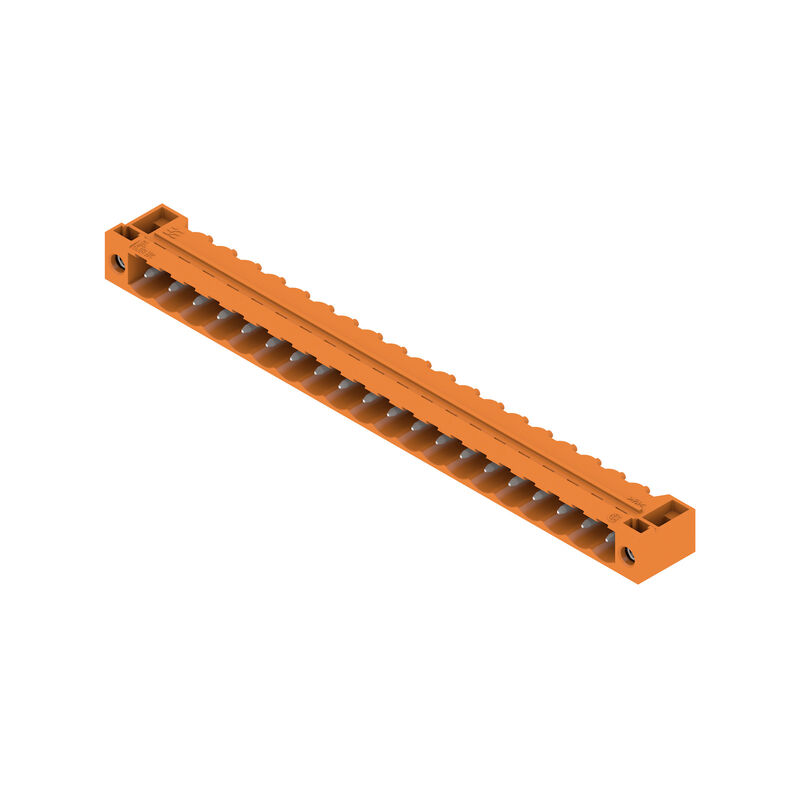

Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 5.08 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

ID výrobku 1149210000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Je protikusem 10 Příbuzné výrobky 30
Omologazioni Основные данные для заказа Dimensioni e pesi Zgodność produktu z wymogami środowiska naturalnego System specifications 자재 데이터 Données nominales selon CEI CSA에 따른 정격 데이터 Jmenovité údaje podle UL 1059 Opakowanie Viktig hänvisningstext Klassificeringar

Omologazioni

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 5.08 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Order No.
1149210000
Type
SL 5.08HC/20/90F 3.2SN OR BX
GTIN (EAN)
4032248936427
Cantidad
12 ks
Údaje výrobku
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení
Box

Dimensioni e pesi

Depth
12 mm
Profundidad (pulgadas)
0,472 inch
Height
11,7 mm
Bygghöjd (tum)
0,461 inch
Höjd lägstbyggande
8,5 mm
Width
111,76 mm
Šířka (v palcích)
4,4 inch
Net weight
7,964 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Ne SVHC nad 0,1 wt%
Huella de carbono del producto
  • Kolébka k bráně:
    0,186 kg CO2 eq.

System specifications

Produktfamilie
OMNIMATE Signal - series BL/SL 5.08
Anschlussart
Kretskortanslutning
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Polzahl
20
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Diámetro de la perforación (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 en mm
96,52 mm
L1 v palcích
3,8 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
7,5 N
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm
    • Doporučený šroub:
      • Číslo dílu:
        1610740000

자재 데이터

Insulating material
PA GF
Colour
orange
Colour chart (similar)
RAL 2000
Insulating material group
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≤ 600
Klasifikace hořlavosti UL 94
V-0
Contact material
Slitina
Superficie de contacto
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Estructura de capas del contacto del conector
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
Rated current, max. number of poles (Tu=40°C)
16,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Opakowanie

Verpackung
skrzynia
VPE Länge
338 mm
VPE Breite
130 mm
VPE height
18 mm

Viktig hänvisningstext

IPC conformity
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Notes
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
