SL-SMT 5.08HC/08/180 1.5SN BK RL

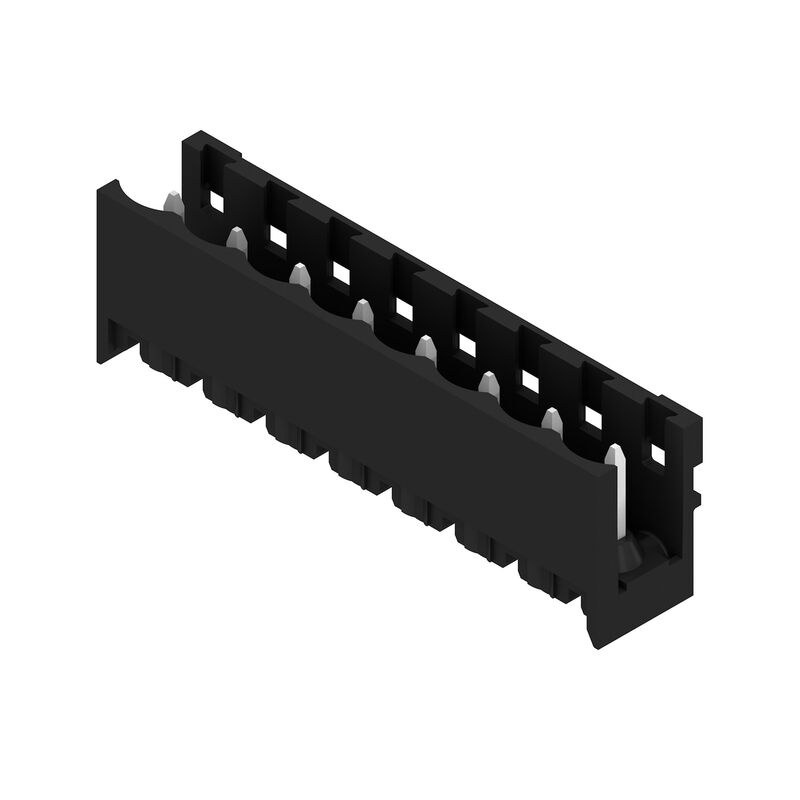

Product image
SL-SMT 5.08HC/08/180 1.5SN BK RL

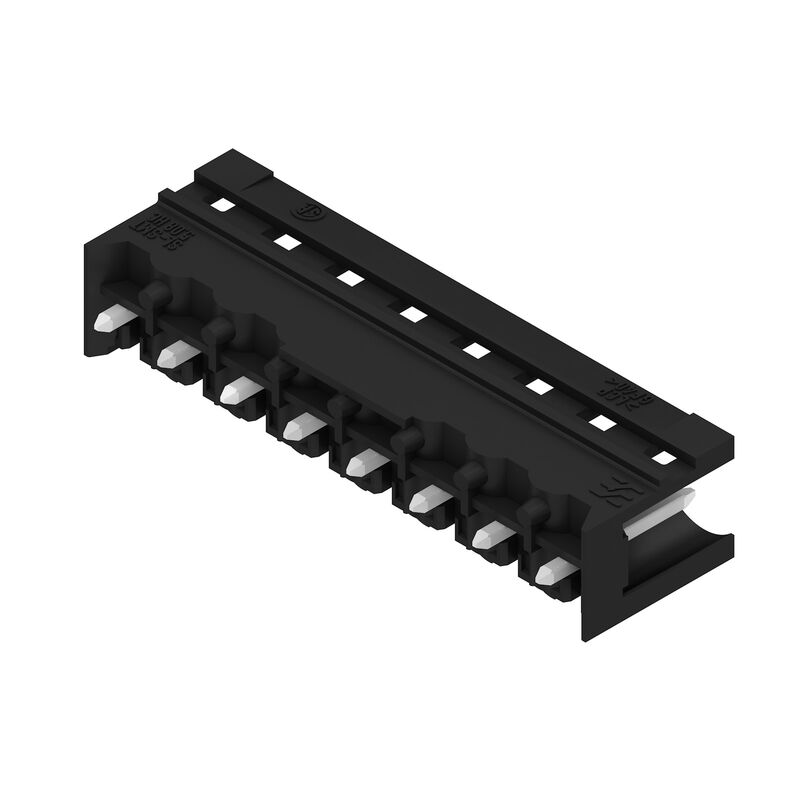

Product image
SL-SMT 5.08HC/08/180 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/08/180 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/08/180 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.08HC/08/180 1.5SN BK RL
Example of use
Compliant with existing standards
SL-SMT 5.08HC/08/180 1.5SN BK RL
Product benefits
Safe power transmission
Proven properties

SL-SMT 5.08HC/08/180 1.5SN BK RL

PCB plug-in connector, male header, open side, THT/THR solder connection, 5.08 mm, Number of poles: 8, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape

Item No. 1775664001
Download data sheet Engineering Support Product Downloads
Accessories 4 Is counterpart of 22 Related products 7
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Упаковка Important note Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

General ordering data

Wersja
PCB plug-in connector, male header, open side, THT/THR solder connection, 5.08 mm, Number of poles: 8, 180°, Solder pin length (l): 1.5 mm, tinned, black, Tape
Nr zam.
1775664001
Typ
SL-SMT 5.08HC/08/180 1.5SN BK RL
GTIN (EAN)
4032248159642
Ilość
250 items
Product data
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Packaging
Tape

Dimensions and weights

Głębokość
8.5 mm
Głębokość (cale)
0.335 inch
Wysokość
13.5 mm
Height (inches)
0.531 inch
Height of lowest version
12 mm
Szerokość
40.64 mm
Width (inches)
1.6 inch
Masa netto
4.316 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System specifications

Product family
OMNIMATE Signal - series BL/SL 5.08
Type of connection
Board connection
Mounting onto the PCB
THT/THR solder connection
Pitch in mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
Outgoing elbow
180°
Number of poles
8
Number of solder pins per pole
1
Solder pin length (l)
1.5 mm
Tolerancja długości kołka lutowniczego
0 / -0.3 mm
Wymiary kołka lutowniczego
d = 1.2 mm
Octagonal
Średnica otworu oczka lutowniczego (D)
1.4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
35.56 mm
L1 in inches
1.4 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
9 N
Pulling force/pole, max.
7 N

Material data

Materiał izolacyjny
LCP GF
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Materiał styków
Cu-alloy
Powierzchnia styku
tinned
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matt
Struktura warstwowa wtyku
1...3 µm Ni / 2...4 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Rated data acc. to IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
27.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
19 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
16.5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group D / CSA)
18.5 A
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
18.5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
Specifications are maximum values, details - see approval certificate.

Упаковка

ESD Level packaging
statisk dissipativ
Packaging
Tape
VPE length
330 mm
VPE width
330 mm
VPE height
67 mm
Tape depth (T2)
17.45 mm
Tape width (W)
56 mm
Tape pocket depth (K0)
16.95 mm
Tape pocket height (A0)
8 mm
Szerokość kieszeni taśmy (B0)
40.74 mm
Separacja kieszeni taśmy (P1)
16 mm
Separacja otworu taśmy (E)
1.75 mm
Separacja kieszeni taśmy (F)
26.2 mm
Średnica rolki taśmy ∅ (A)
330 mm
Odporność powierzchni
Rs = 109 - 1012 Ω
Szerokość pola dla systemu Pick & Place (WPPP)
9.6 mm
Długość pola dla systemu Pick & Place Pad (LPPP)
12.36 mm
Diameter of the withdrawal surface (ø Dmax)
8.5 mm
Wysunięcie 1 pola Pick & Place (L01 (PPP))
2 mm
Wysunięcie 2 pola Pick & Place (P02 (PPP))
2.3 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • Solder eyelet diameter D = 1.5 + 0.1 mm, from 9 poles
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
