Свойства
| Версия | Клемма распределителя потенциала, Винтовое соединение, зеленый, 35 mm², 202 A, 1000 V, Количество соединений: 8, Количество уровней: 1, TS 35, V-0, Материал Wemid |
| Заказ № | 1561620000 |
| Тип | WPD 202 4X35/4X25 GN |
| GTIN (EAN) | 4050118366822 |
| Кол. | 2 Штука |

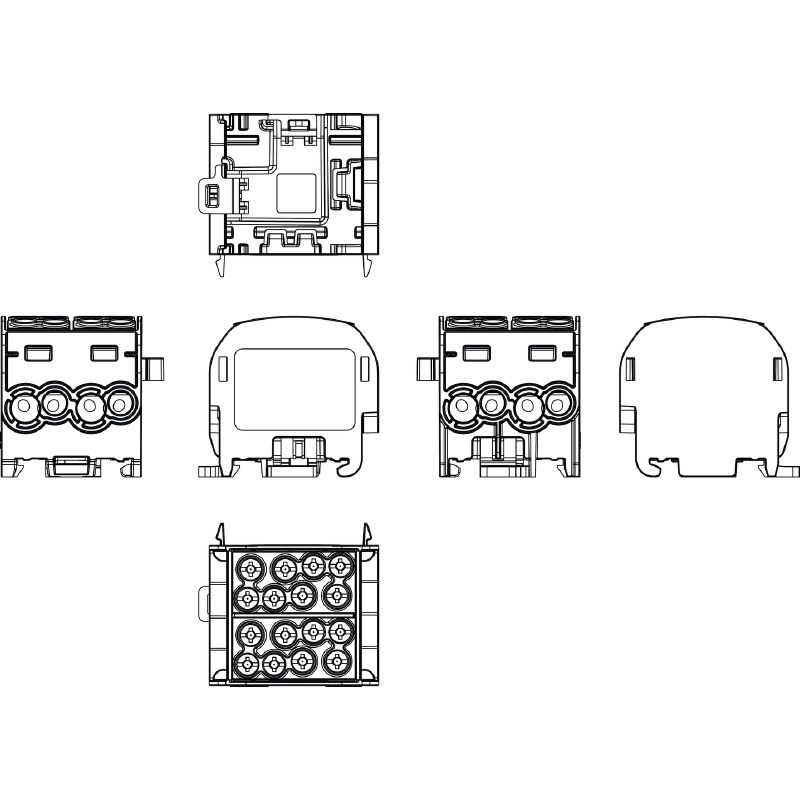

| Глубина | 49,3 mm |
| Глубина (дюймов) | 1,941 inch |
| Высота | 55,4 mm |
| Высота (в дюймах) | 2,181 inch |
| Ширина | 44,4 mm |
| Ширина (в дюймах) | 1,748 inch |
| Масса нетто | 184 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 °C |
| Температура при длительном использовании, макс. | 130 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 6c |
| Материал | Материал Wemid |
| Цветовой код | зеленый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Винтовое соединение |
| Требуется концевая пластина | Нет |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Да |
| Соединение PE | Нет |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
| Вид монтажа | зафиксированный |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксаторами | Да |
| с фиксатором | Да |
| Указание по установке | Клеммная рейка / монтажная плата |
| Тип соединения, дополнительное соединение | Винтовое соединение |
| Вид соединения | Винтовое соединение |
| Количество соединений | 8 |
| Направление соединения | боковая |
| Количество полюсов | 8 |
| Нормы |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Рейка | TS 35 |
| Указание по установке | Клеммная рейка / монтажная плата |
| Расчетное сечение | 35 mm² |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение перем. тока | 1 000 V |
| Номинальное напряжение пост. тока | 1 000 V |
| Номинальный ток | 202 A |
| Нормы |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| Одобрение / сертификат / документ о соответствии |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37483) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39512) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561620000) |
| Пользовательская документация |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Сертификаты |    |
| ROHS | Соответствовать |
