Свойства
| Версия | Z-серия, Крышка |
| Заказ № | 1745210000 |
| Тип | ZAD 5/5 |
| GTIN (EAN) | 4008190071448 |
| Кол. | 20 Штука |
| Глубина | 2,2 mm |
| Глубина (дюймов) | 0,087 inch |
| Высота | 59 mm |
| Высота (в дюймах) | 2,323 inch |
| Ширина | 14,15 mm |
| Ширина (в дюймах) | 0,557 inch |
| Масса нетто | 1,95 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 |
| Температура при длительном использовании, макс. | 120 |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | желтый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | втычной |
| Требуется концевая пластина | Да |
| Вид крепления | втычной |
| Указание по установке | Непосредственный монтаж |
| Шаг в мм (P) | 12 mm |
| Указание по установке | Непосредственный монтаж |

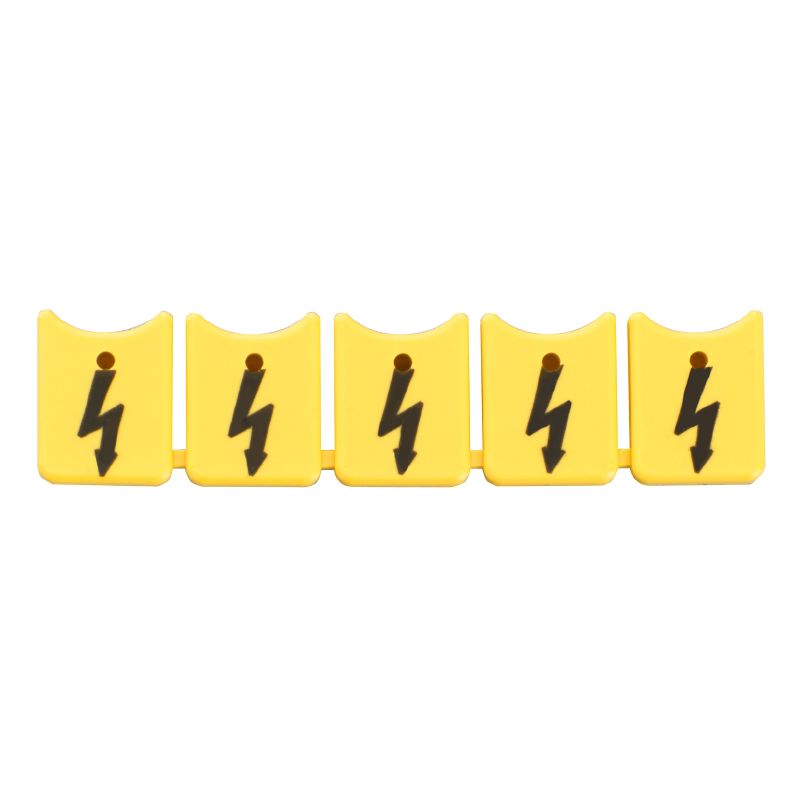

| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_46527) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1745210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1745210000) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Соответствовать |
Является принадлежностью
-
№ продукта:1745250000Упаковочная единица:25 Штука
Клеммы PE, Пружинное соединение, 16 mm², 1 920 A (16 мм²), зеленый/желтый
-
№ продукта:1768310000Упаковочная единица:20 Штука
Клеммы PE, Пружинное соединение, 16 mm², 1 920 A (16 мм²), зеленый/желтый
-
№ продукта:1745230000Упаковочная единица:25 Штука
Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, Темно-бежевый
-
№ продукта:1768330000Упаковочная единица:20 Штука
Проходная клемма, Пружинное соединение, 16 mm², 800 V, 76 A, синий
-
№ продукта:1745240000Упаковочная единица:25 Штука
Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, синий
-
№ продукта:1830650000Упаковочная единица:25 Штука
Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, черный
-
№ продукта:1768320000Упаковочная единица:20 Штука
Проходная клемма, Пружинное соединение, 16 mm², 800 V, 76 A, Темно-бежевый
-
№ продукта:1830680000Упаковочная единица:25 Штука
Проходная клемма, Пружинное соединение, 16 mm², 1000 V, 76 A, оранжевый
-
№ продукта:1766240000Упаковочная единица:20 Штука
Клемма питания, Пружинное соединение, 16 mm², 500 V, 76 A, синий
-
№ продукта:1745350000Упаковочная единица:20 Штука
Клемма питания, Пружинное соединение, 16 mm², 500 V, 76 A, Темно-бежевый
-
№ продукта:1772950000Упаковочная единица:20 Штука
Клемма питания, Пружинное соединение, 16 mm², 800 V, 76 A, синий
-
№ продукта:1772940000Упаковочная единица:20 Штука
Клемма питания, Пружинное соединение, 16 mm², 800 V, 76 A, Темно-бежевый
