Egenskaper

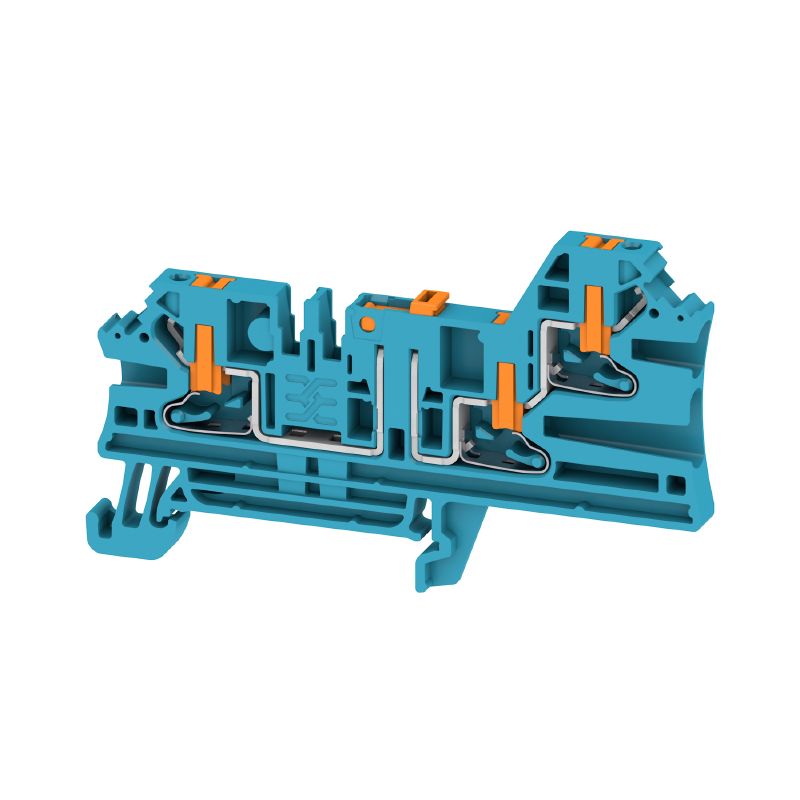

| Utförande | Frånskiljbar mätplint, PUSH IN, blå, 2.5 mm², 20 A, 500 V, Antal anslutningar: 3, Antal våningar: 1 |
| Art.nr. | 2898710000 |
| Typ | ALDT 2.5 3C BL |
| GTIN (EAN) | 4064675904311 |
| Förp. | 50 items |
| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Höjd | 79,5 mm |
| Bygghöjd (tum) | 3,13 inch |
| Bredd | 5,1 mm |
| Byggbredd (tum) | 0,201 inch |
| Nettovikt | 10,62 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | blå |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV24ATEX9181U |
| Certifikat nr. (IECEX) | IEXEXTUR24.0066U |
| Max. spänning (ATEX) | 550 V |
| Ström (ATEX) | 17.5 A |
| Ledararea max. (ATEX) | 4 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 17.5 A |
| Ledararea max. (IECEX) | 4 mm² |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 3 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Monteringstyp | TS 35 |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 4 mm² |
| Anslutningsarea, flertrådig, min. | 0,5 mm² |
| Anslutningsområde, max. | 4 mm² |
| Anslutningsområde, min. | 0,14 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | PUSH IN |
| Anslutningstyp 2 | PUSH IN |
| Antal anslutningar | 3 |
| Avisoleringslängd | 10 mm |
| Klingmått | 6 x 3,5 mm |
| Ledararea, entrådig, max. | 4 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 28 |
| Ledardiameter, fintrådig, max. | 4 mm² |
| Tolkdorn enligt 60 947-1 | A3 |
| integrerad mäthylsa | Ja |
| Längsfrånskiljning | svängbar |
| Tvärfrånskiljning | utan |
| Ledardiameter, AWG, max | AWG 12 |
| Ledardiameter, AWG, min. | AWG 28 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| Märkarea | 2,5 mm² |
| Märkspänning | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 20 A |
| Ström med max. ledare | 20 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1,33 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 0,77 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E0693VOL1SEC136 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 26 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 26 AWG |
| Spänning grupp B (cURus) | 600 V |
| Spänning grupp C (cURus) | 600 V |
| Spänning grupp D (cURus) | 600 V |
| Ström grupp B (cURus) | 19 A |
| Ström grupp C (cURus) | 19 A |
| Ström Gruppr D (cURus) | 5 A |
| Godkännande/Certifikat/Dokument om överensstämmelse | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_311454) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305148) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2898710000) |
| Säkerhetsinformation | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Kataloger | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |       |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr (cURus) | E0693VOL1SEC136 |
