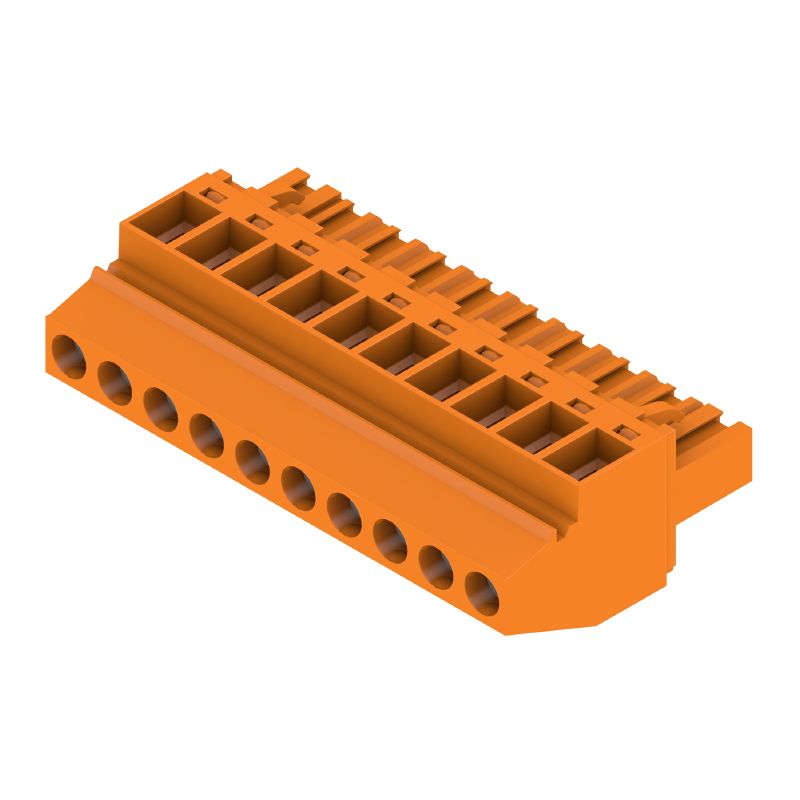

BLZP 5.00HC/10/90 SN OR BX
Изображение изделия
BLZP 5.00HC/10/90 SN OR BX
Изображение изделия
BLZP 5.00HC/10/90 SN OR BX
Dimensional drawing

BLZP 5.00HC/10/90 SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 10, 90°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик

№ продукта 1958160000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Сопрягаемые детали 12 Связанные продукты 50
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, 5.00 mm, Количество полюсов: 10, 90°, Винтовое соединение, Диапазон зажима, макс. : 4 mm², Ящик
Заказ №
1958160000
Тип
BLZP 5.00HC/10/90 SN OR BX
GTIN (EAN)
4032248637089
Кол.
36  Штука
Продуктное отношение
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
27,2  mm
Глубина (дюймов)
1,071  inch
Высота
14,1  mm
Высота (в дюймах)
0,555  inch
Ширина
50  mm
Ширина (в дюймах)
1,968  inch
Масса нетто
17,667  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal — серия BL/SL 5.00
Вид соединения
Полевое соединение
Метод проводного соединения
Винтовое соединение
Шаг в мм (P)
5  mm
Шаг в дюймах (P)
0,197  "
Направление вывода кабеля
90°
Количество полюсов
10
L1 в мм
45  mm
L1 в дюймах
1,773  "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
4  mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Длина зачистки изоляции
7  mm
Зажимной винт
M 2,5
Лезвие отвертки
0,6 x 3,5
PH 1
PZ 1
Лезвие отвертки стандартное
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Циклы коммутации
25
Усилие вставки на полюс, макс.
10  N
Усилие вытягивания на полюс, макс.
9  N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,4 Nm
      • макс.:
        0,5 Nm

Данные о материалах

Изоляционный материал
PBT
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Сопротивление изоляции
≥ 108 Ω
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40  °C
Температура хранения, макс.
70  °C
Рабочая температура, мин.
-50  °C
Рабочая температура, макс.
100  °C
Температурный диапазон монтажа, мин.
-25  °C
Температурный диапазон монтажа, макс.
100  °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,13  mm²
Диапазон зажима, макс.
4  mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Одножильный, мин. H05(07) V-U
0,2  mm²
Одножильный, макс. H05(07) V-U
4  mm²
Гибкий, мин. H05(07) V-K
0,2  mm²
Гибкий, макс. H05(07) V-K
4  mm²
С наконечником DIN 46 228/4, мин.
0,2  mm²
С наконечником DIN 46 228/4, макс.
2,5  mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2  mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
4  mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 мм x 2,4 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0373000000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
23  A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
18  A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
21  A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
16  A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250  V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4  kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4  kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4  kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300  V
Номинальное напряжение (группа использования C/CSA)
50  V
Номинальное напряжение (группа использования D/CSA)
300  V
Номинальный ток (группа использования B/CSA)
20  A
Номинальный ток (группа использования D/CSA)
20  A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300  V
Номинальное напряжение (группа использования D/UL 1059)
300  V
Номинальный ток (группа использования B/UL 1059)
20  A
Номинальный ток (группа использования D/UL 1059)
10  A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
349  mm
VPE с
138  mm
Высота VPE
32  mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
