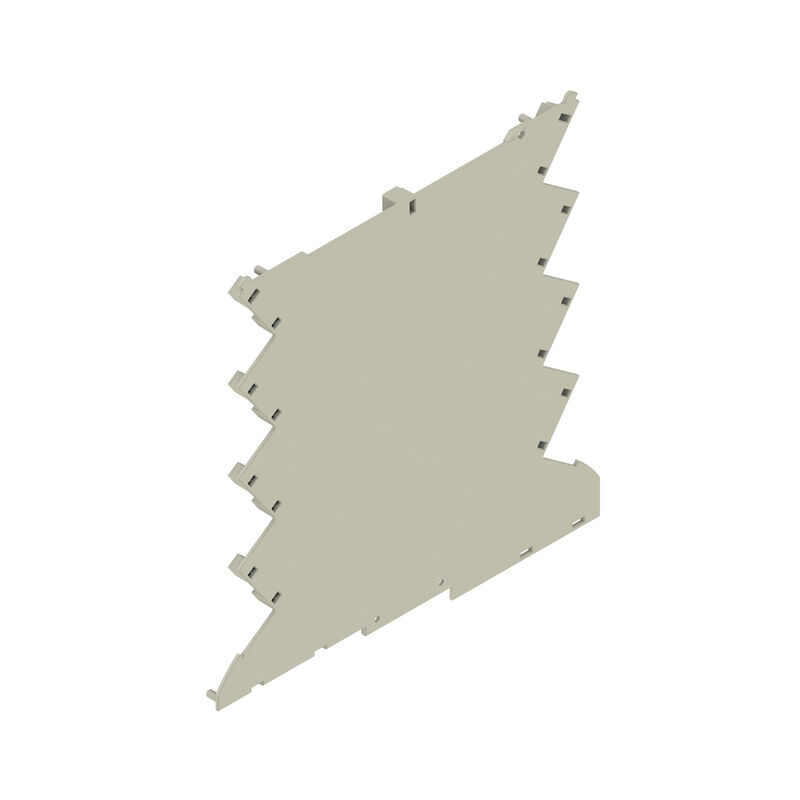

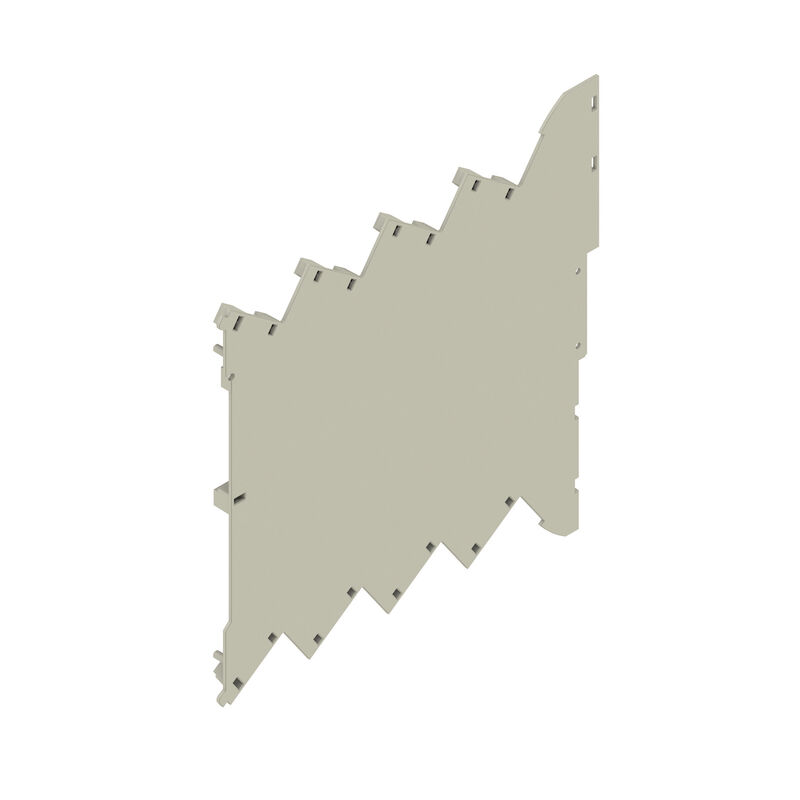

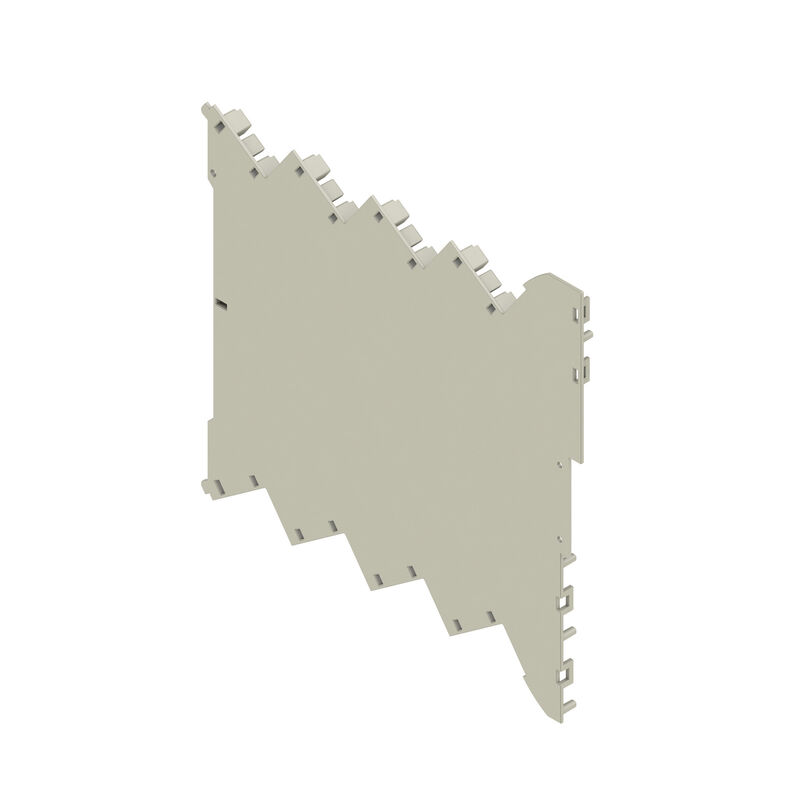

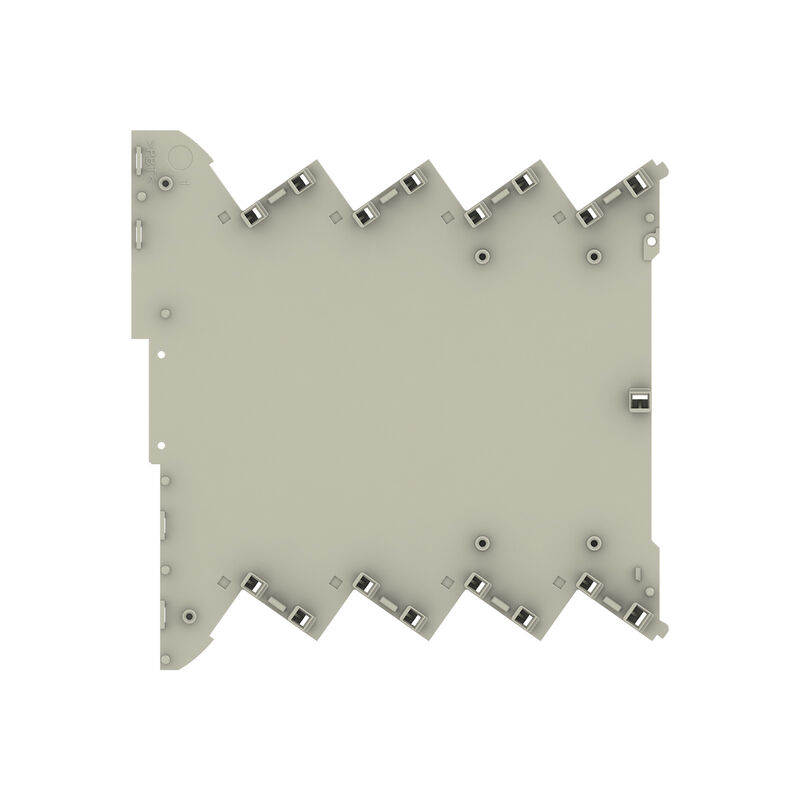

CH20M6 BC 4P-4P BUS GY 1 1261516
Baselement, OMNIMATE Housing – serie CH20M kiselgrå, Kapsling sidopanel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 5.2 mm
Egenskaper
| Utförande | Baselement, OMNIMATE Housing – serie CH20M kiselgrå, Kapsling sidopanel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 5.2 mm |
| Art.nr. | 2771140000 |
| Typ | CH20M6 BC 4P-4P BUS GY 1 1261516 |
| GTIN (EAN) | 4064675031871 |
| Förp. | 50 items |
| Djup | 106,5 mm |
| Byggdjup (tum) | 4,193 inch |
| Höjd | 107 mm |
| Bygghöjd (tum) | 4,213 inch |
| Bredd | 5,2 mm |
| Byggbredd (tum) | 0,205 inch |
| Nettovikt | 2,22 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| CTI (Comparative Tracking Index) | 400 ≤ CTI <600 |
| Isoleringsmaterial | PBT |
| Isoleringsmaterialgrupp | II |
| Material | Plast |
| Yta | obehandlad |
| Färgkod | kiselgrå |
| Färgtabell (jämförbar) | RAL 7032 |
| Gjutbarhet | Nej |
| Skyddsklass | IP20 efter installation |
| Alternativa färger | Mer på begäran |
| Kundspecifik beställningsprocess | Se riktlinjer under downloads |
| Kundspecifik märkning möjlig | Ja |
| Kundspecifika utskärningar möjliga | Ja |
| Teknikuppgifter Data |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199703) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771140000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Uppfyllelse |
Tillbehör
-
Produkt-ID:1155850000VPE:300 items
Kretskortsstickanslutning, Kontaktblock för buss till CH20M6, THT/THR lödanslutning, Antal poler: 5, 180°, förgylld, svart
-
Produkt-ID:1155840000VPE:78 items
Kretskortsstickanslutning, Kontaktblock för buss till CH20M6, THT/THR lödanslutning, Antal poler: 5, 180°, förgylld, svart
Är en motdel till
-
Produkt-ID:2771440000VPE:50 items
Modulär kapsling, OMNIMATE Housing – serie CH20M kiselgrå, Kapslingsunderdel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 6.1 mm
-
Produkt-ID:2771400000VPE:50 items
Modulär kapsling, OMNIMATE Housing – serie CH20M trafikgrå, Kapslingsunderdel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 6.1 mm
-
Produkt-ID:2771410000VPE:50 items
Modulär kapsling, OMNIMATE Housing – serie CH20M röd, Kapslingsunderdel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 6.1 mm
-
Produkt-ID:2771430000VPE:50 items
Modulär kapsling, OMNIMATE Housing – serie CH20M svart, Kapslingsunderdel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 6.1 mm
-
Produkt-ID:2771420000VPE:50 items
Modulär kapsling, OMNIMATE Housing – serie CH20M Agatgrå, Kapslingsunderdel, Fördjupning i avspärrningsfotens område för busskontakt, Bredd: 6.1 mm
