Egenskaper
Utförande | CUBESERIES, Reläsockel, Antal kontakter: 4, Växlandekontakt, Varaktig ström: 8 A, PUSH IN |
Art.nr. | 3053140000 |
Typ | CSM P 4CO |
GTIN (EAN) | 4099987022965 |
Förp. | 10 items |

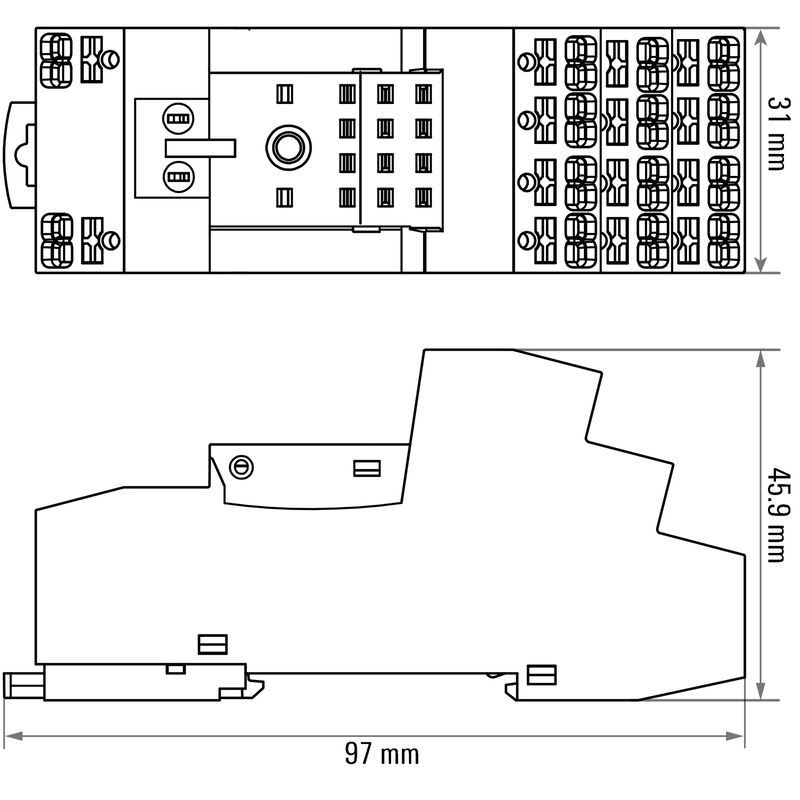

Djup | 45,9 mm |
Byggdjup (tum) | 1,807 inch |
Höjd | 97 mm |
Bygghöjd (tum) | 3,819 inch |
Bredd | 31 mm |
Byggbredd (tum) | 1,22 inch |
Nettovikt | 999 g |
Drifttemperatur | -20 °C...70 °C |
RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
REACH SVHC | No SVHC above 0.1 wt% |
Certifikat nr (cURus) | E223759 |
Statusindikering | Nej |
Märkkopplingsspänning | 250 V AC |
Normalspänning | 12 A @ 2 CO; 8 A @ 4 CO |
Brytspänning AC, max. | 300 V |

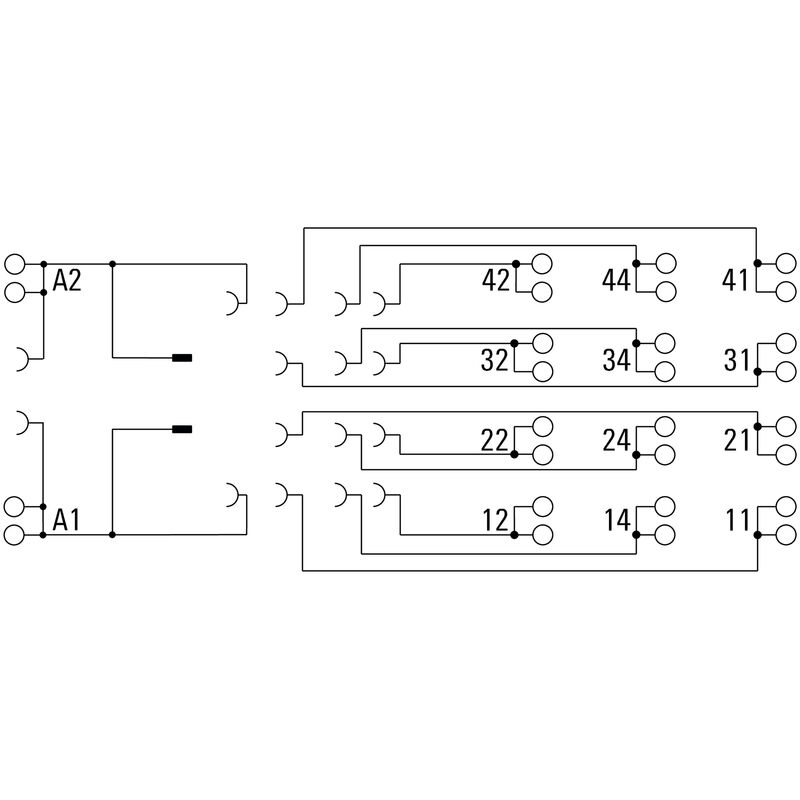

Kontakttyp | 4 Växlandekontakt |
Höjdområde för drift |
≤ 2000 m
över havsytan |
Skena | TS 35 |
Färgkod | svart |
Brännbarhetsklass enligt UL 94 | V-0 |
UL94 brännbarhetsklass för komponent |
|
Överspänningskategori | II |
Spänningshållfasthet, ingång/utgång | 4 kVeff / 1 Min. |
Spänningstålighet för intilliggande kontakter | 3 KVeff / 1 Min. |
Spänningshållfasthet till montageskena | 3 kVeff / 1 min. |
Skyddsklass | IP20 |
Certifikat nr (cURus) | E223759 |
Ledaranslutningsteknik | PUSH IN |
Avisoleringslängd nominellt | 8 mm |
Anslutningsområde, max. | 1,5 mm² |
Ledardiameter, entrådig min. | 0,5 mm² |
Ledardiameter, entrådig, min. (AWG) | AWG 20 |
Ledardiameter, entrådig, max. (AWG) | AWG 16 |
Ledardiameter, fintrådig, max. | 1,5 mm² |
Ledardiameter, fintrådig, min. (AWG) | AWG 24 |
Ledardiameter, fintrådig, max. (AWG) | AWG 16 |
Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 1 mm² |
Tvilling-ändhylsa, max. | 1,5 mm² |
Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320335) |
Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001456 |
ETIM 7.0 | EC001456 |
ETIM 8.0 | EC001456 |
ETIM 9.0 | EC001456 |
ECLASS 9.0 | 27-37-16-03 |
ECLASS 9.1 | 27-37-16-03 |
ECLASS 10.0 | 27-37-16-03 |
ECLASS 11.0 | 27-37-16-03 |
ECLASS 12.0 | 27-37-16-03 |
ECLASS 13.0 | 27-37-16-03 |
ECLASS 14.0 | 27-37-16-03 |
Godkännanden | ![CURUS](/picture/CURUS.gif) |
ROHS | Uppfyllelse |
UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
Certifikat nr (cURus) | E223759 |
