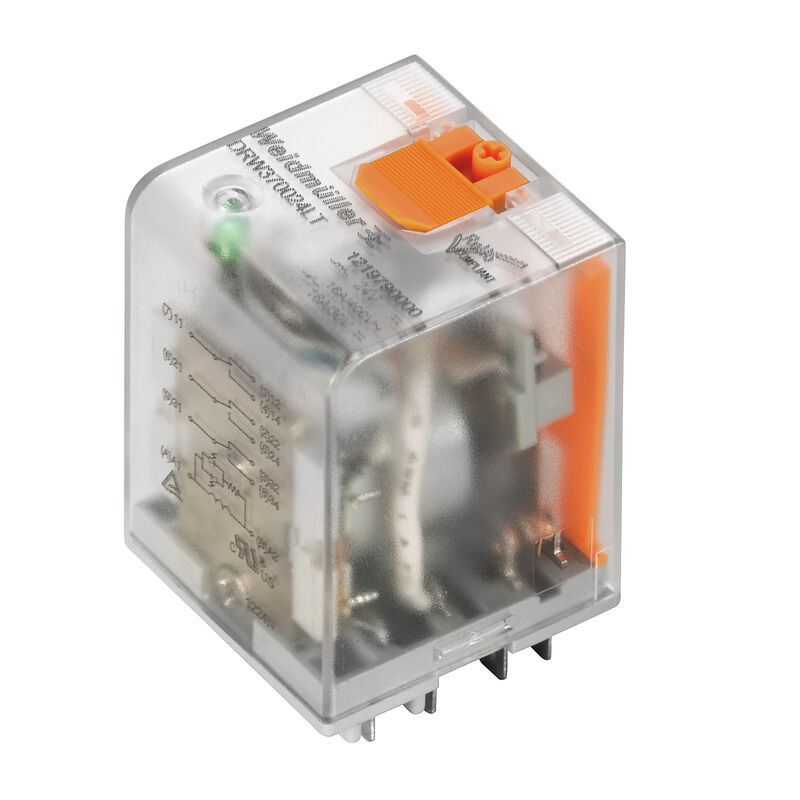

DRW373615LT
D-SERIES DRW / DRH, Relä, Antal kontakter: 3, Växlandekontakt AgSnO, Märkstyrspänning: 115 V AC, Varaktig ström: 16 A, Flatstiftsanslutningar (4,8 mm × 0,5 mm), Testknapp finns: Ja
Produkt-ID
2765560000
Egenskaper
| Utförande | D-SERIES DRW / DRH, Relä, Antal kontakter: 3, Växlandekontakt AgSnO, Märkstyrspänning: 115 V AC, Varaktig ström: 16 A, Flatstiftsanslutningar (4,8 mm × 0,5 mm), Testknapp finns: Ja |
| Art.nr. | 2765560000 |

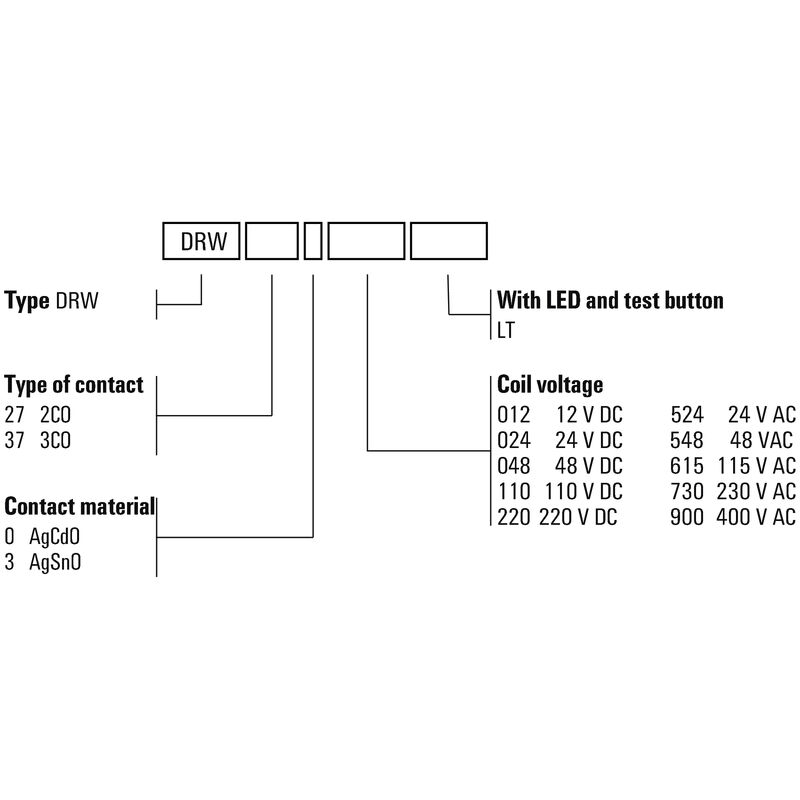

| Typ | DRW373615LT |
| GTIN (EAN) | 4064675076636 |
| Förp. | 10 items |

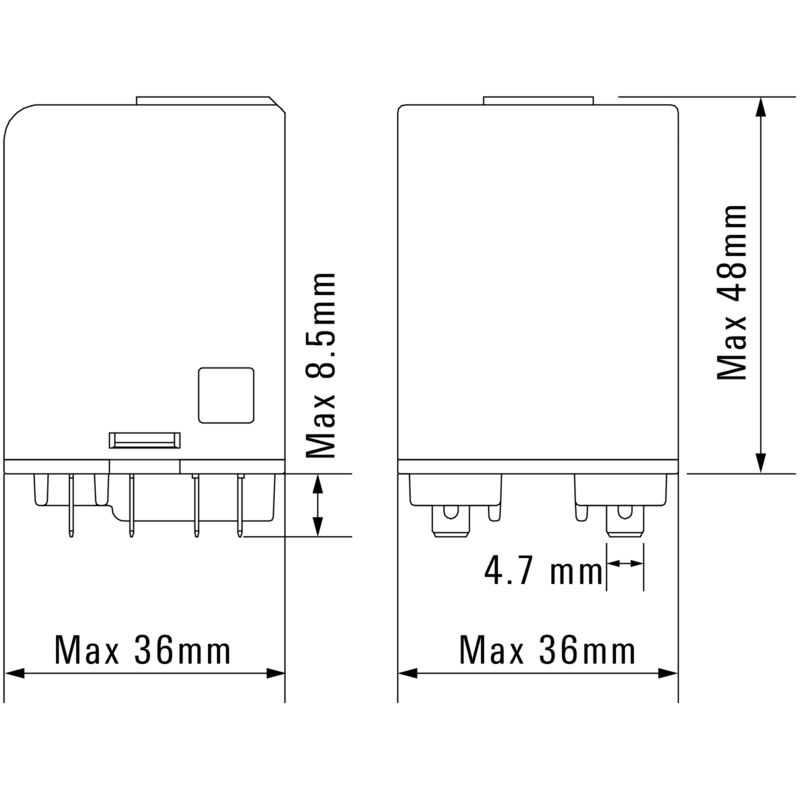

| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Höjd | 36 mm |
| Bygghöjd (tum) | 1,417 inch |
| Bredd | 36 mm |
| Byggbredd (tum) | 1,417 inch |
| Nettovikt | 82,8 g |
| Lagertemperatur | -40 °C...60 °C |
| Drifttemperatur | -40 °C...60 °C |
| Fuktighet | 5…85 % rel. fuktighet, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certifikat nr (cURus) | E312083 |

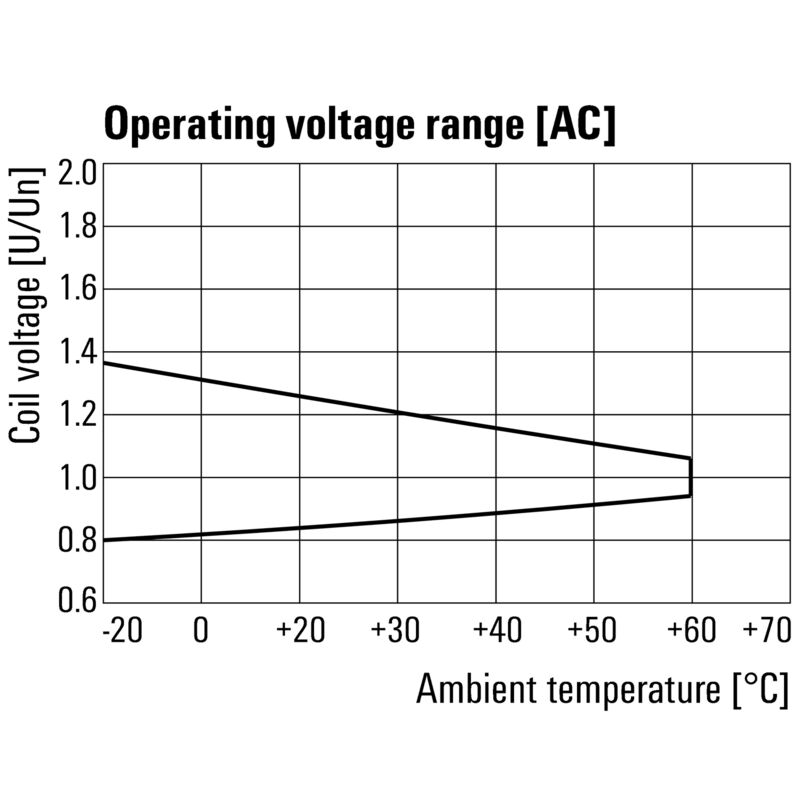

| Märkstyrspänning | 115 V AC |
| Märkström AC | 21 mA |
| Märkeffekt | 2,5 VA |
| Spolmotstånd | 2200 Ω ± 10 % |
| Statusindikering | röd LED |
| Märkkopplingsspänning | 400 VAC |
| Normalspänning | 16 A |
| max. Kopplingsfrekvens vid märklast | 0,1 Hz |
| Brytspänning AC, max. | 400 V |
| Brytspänning DC, max. | 250 V |
| min. Bryteffekt | 100 mA @ 12 V |
| Inkopplingsströmmen | 80 A / 50 ms |
| AC-brytförmåga (ohmsk), max. | 6400 VA |

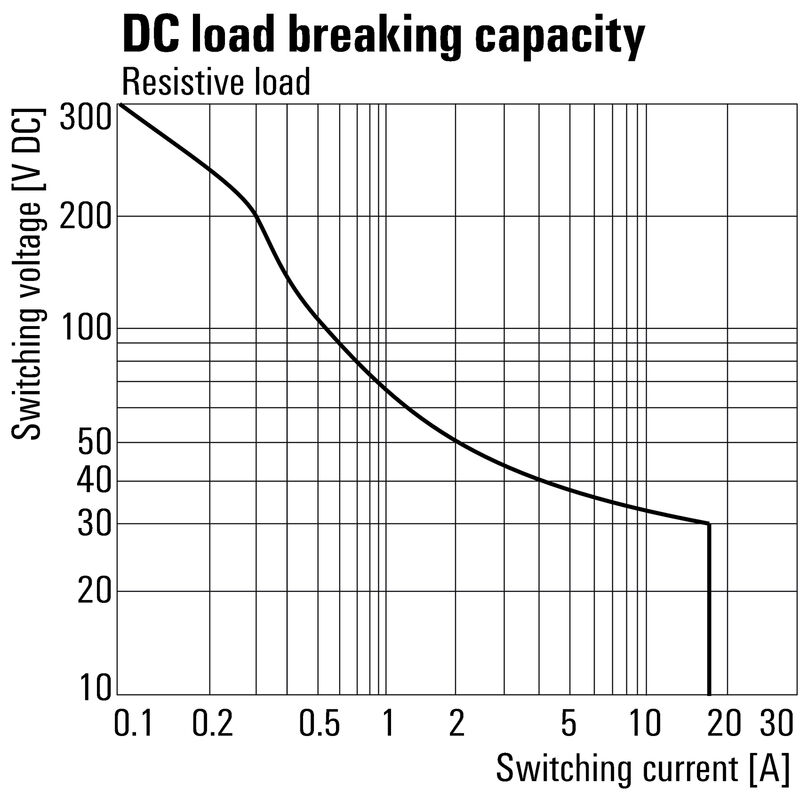

| DC-brytförmåga (ohmsk), max. | 384 W @ 24 V |
| Inkopplingsfördröjning | < 20 ms |
| Frånslagsfördröjning | < 20 ms |

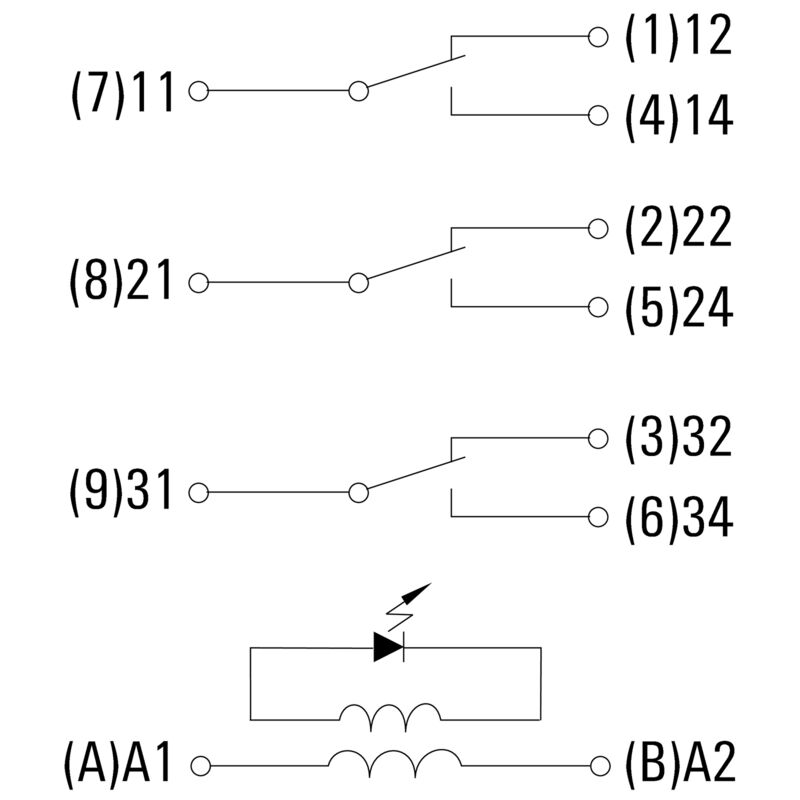

| Kontakttyp | 3 Växlandekontakt (AgSnO) |

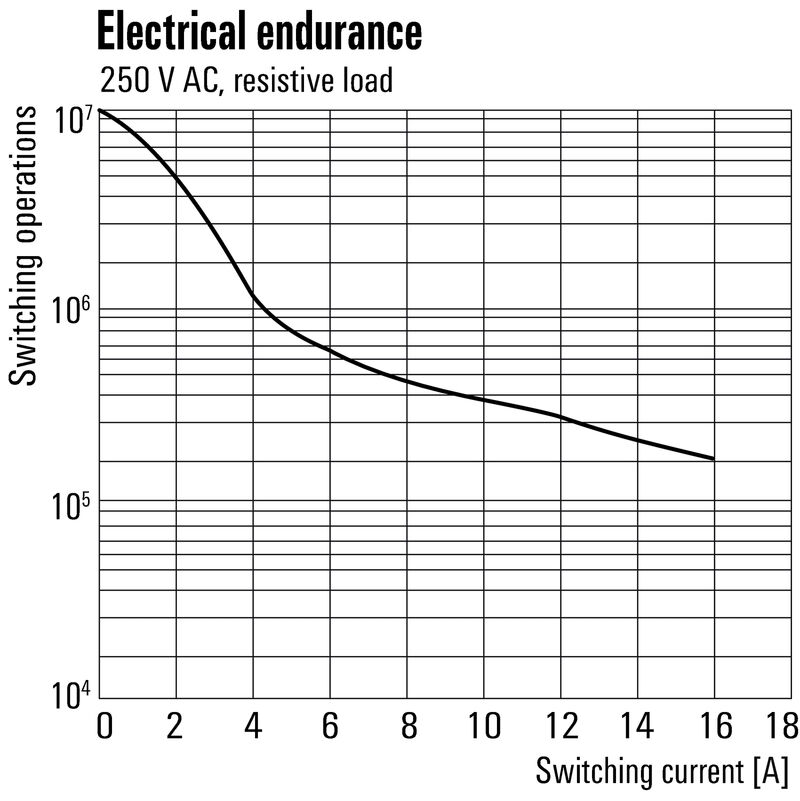

| Mekanisk livslängd | 20 x 106 kopplingscykler |
| Testknapp finns | Ja |
| Version av testknapp |
Låsbar testknapp
Återfjädrande testknapp |
| Mekanisk indikator för brytarläge | Ja |
| Färgkod | transparent |
| UL94 brännbarhetsklass för komponent |
|
| Isolationskoordinater motsvarande | EN 61810-1:2008 |
| Märkspänning | 400 V |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Isoleringsmaterialgrupp | IIIa |
| Kryp- och luftsträcka styrsida - belastningssida | ≥ 6,3 mm |
| Spänningstålighet styrsida - lastsida | 4 kVeff / 1 Min. |
| Spänningstålighet för intilliggande kontakter | 4 kVeff / 1 Min. |
| Spänningstålighet för öppna kontakter | 2,5 KVeff / 1 Min. |
| Skyddsklass | IP20 |
| Certifikat nr (cURus) | E312083 |
| Ledaranslutningsteknik | Flatstiftsanslutningar (4,8 mm × 0,5 mm) |
| Godkännande/Certifikat/Dokument om överensstämmelse | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35366) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188388) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2765560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2765560000) |
| Användardokumentation | [FL_D-SERIES_DRW3CO_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306035) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E312083 |
