Egenskaper
| Utförande | FPC (tom kapsling i polykarbonat), Tom kapsling, Höjd: 200 mm, Bredd: 300 mm, Djup: 132 mm, Material: PC, obehandlad, ljusgrå, transparent |
| Art.nr. | 9535700000 |

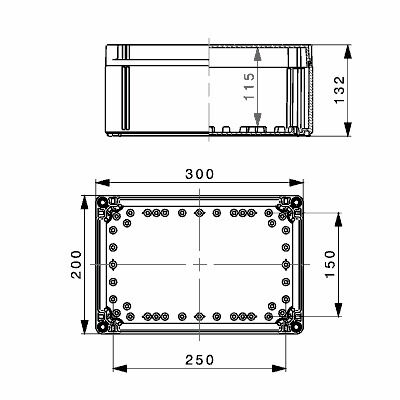

| Typ | FPC 20/30/13 TRSP |
| GTIN (EAN) | 4032248009817 |
| Förp. | 1 items |
| Djup | 132 mm |
| Byggdjup (tum) | 5,197 inch |
| Höjd | 200 mm |
| Bygghöjd (tum) | 7,874 inch |
| Bredd | 300 mm |
| Byggbredd (tum) | 11,811 inch |
| Nettovikt | 1 442,4 g |
| Drifttemperatur | -50 °C...130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 20 |
| M16 | 11 |
| M20 | 6 |
| M25 | 4 |
| M32 | 2 |
| M40 | 1 |
| M50 | 1 |
| M63 | 1 |
| M12 | 38 |
| M16 | 21 |
| M20 | 12 |
| M25 | 8 |
| M32 | 3 |
| M40 | 3 |
| M50 | 2 |
| M63 | 2 |
| Försäkran om överensstämmelse nr. (DoC LVD) | DE PS2420 220224 003ISS00 |
| Antal lockskruvar | 4 |
| Användningsområden |
Fastighetsteknik.
Transportväsende Förpackningsindustri Maskintillverkning |
| Driftstemperatur, max | 130 °C |
| Driftstemperatur, min. | −50 °C |
| Fastsättning av lock | 4 polyamid krysspårskruvar |
| Flänsplåt | Nej |
| Kapslingens fastsättning | Hål 7,5 mm |
| Komponentfastsättning | genom självgängande skruvar |
| Lock | Ja |
| Material | PC |
| Materialtjocklek | 3,5 mm |
| Skyddsklass |
IP66
IP67 |
| Slagtålighet | IK08 |
| Tätningsmaterial | Polyuretan |
| Vridmoment för lockskruvar | 0,8 Nm |
| Yta | obehandlad |
| Åtkomstöppning Bredd | 296,5 mm |
| Åtkomstöppning Höjd | 196,5 mm |
| WDU 10 / ZDU 10 | 1x20 |
| WDU 16 / ZDU 16 | 1x17 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x40 |
| WDU 35 / ZDU 35 | 1x12 |
| WDU 4 / ZDU 4 | 1x33 |
| WDU 6 / ZDU 6 | 1x25 |
| WDU 10 / ZDU 10 | 2x10 |
| WDU 16 / ZDU 16 | 2x8 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 2x20 |
| WDU 35 / ZDU 35 | 2x6 |
| WDU 4 / ZDU 4 | 2x17 |
| WDU 6 / ZDU 6 | 2x13 |
| Godkännande/Certifikat/Dokument om överensstämmelse | [DoC Declaration of Conformity LVD - FPC Empty Enclosures - DE PS2420 220224 003ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_320145) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76943) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535700000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Uppfyllelse |
Tillbehör
-
Produkt-ID:1868570000VPE:10 items
DAE (ventilationselement), Utjämningselement, Rak, M 12, 10 mm, IP66, IP68, IP69K, Polyamid 6
-
Produkt-ID:1868550000VPE:10 items
DAE (ventilationselement), Utjämningselement, Rak, M 12, 10 mm, IP66, IP68, IP69K, Rostfritt stål 1.4305 (303)
-
Produkt-ID:9535990000VPE:1 items
FPC (tom kapsling i polykarbonat), Gångjärn utvändigt, Gångjärn, Höjd: 40 mm, Bredd: 50 mm, Djup: 16.5 mm, Material: Plast, ljusgrå
-
Produkt-ID:9536040000VPE:1 items
FPC (tom kapsling i polykarbonat), Monteringsfot, Fästöron, Höjd: 40 mm, Bredd: 19 mm, Djup: 35.5 mm, Material: Polyamid, ljusgrå
-
Produkt-ID:1277220000VPE:1 items
Klippon POK (tom kapsling i polyester), Jordningsbultar, övriga, Höjd: 21 mm, Bredd: 21 mm, Djup: 48.7 mm, Material: Mässing
-
Produkt-ID:9535930000VPE:1 items
FPC (tom kapsling i polykarbonat), Montageplatta, Montageplatta, Höjd: 200 mm, Bredd: 300 mm, Djup: 1.5 mm, Material: Stålplåt, förzinkad, Silver
-
Produkt-ID:1277250000VPE:1 items
Klippon POK (tom kapsling i polyester), Jordningsbultar, övriga, Höjd: 12.3 mm, Bredd: 12.3 mm, Djup: 42 mm, Material: Mässing
-
Produkt-ID:1283430000VPE:1 items
Klippon POK (tom kapsling i polyester), Jordningsbultar, övriga, Höjd: 12.3 mm, Bredd: 12.3 mm, Djup: 42 mm, Material: Rostfritt stål 1.4404 (316 L)
-
Produkt-ID:1283440000VPE:1 items
Klippon POK (tom kapsling i polyester), Jordningsbultar, övriga, Höjd: 21 mm, Bredd: 21 mm, Djup: 48.7 mm, Material: Rostfritt stål 1.4404 (316 L)
-
Produkt-ID:8000037604VPE:20 items
Montageskena, TS 15, Bredd: 235 mm, utan avlångt hål, Stål, förzinkad, förkromad
-
Produkt-ID:8000037559VPE:20 items
Montageskena, TS 35, TS 35 x 7.5, Bredd: 265 mm, med långsmalt hål, utan avlångt hål, Stål, förzinkad, förkromad
-
Produkt-ID:8000037558VPE:20 items
Montageskena, TS 35, TS 35 x 7.5, Bredd: 165 mm, med långsmalt hål, utan avlångt hål, Stål, förzinkad, förkromad
