Egenskaper

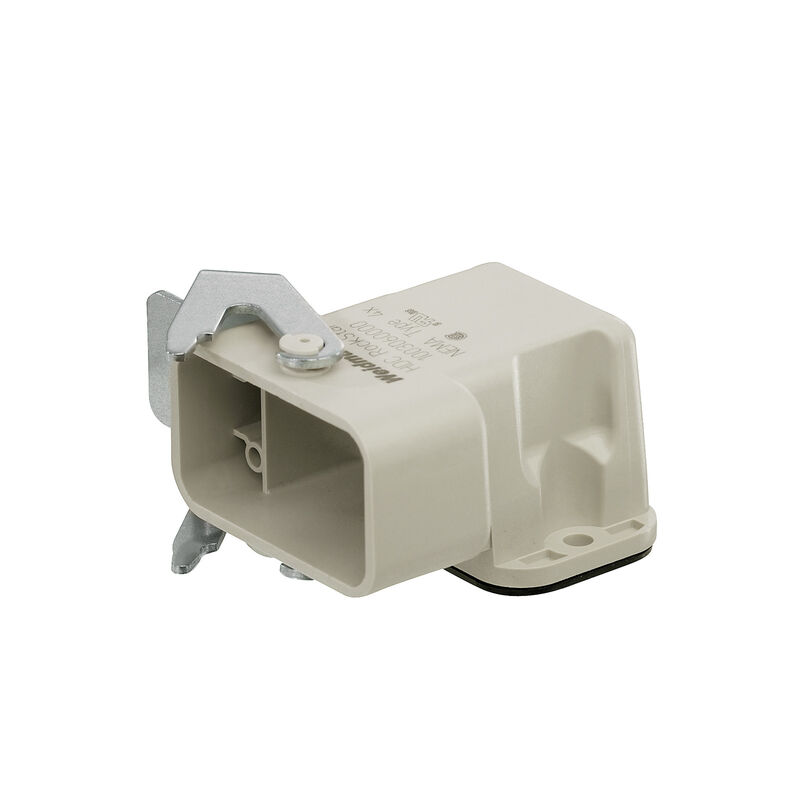

| Utförande | HDC - kapsling, Byggstorlek: HQ, Skyddsklass: IP65 (i ijackat tillstånd), Chassikåpa, Tvärförregling på underdelen, Standard |
| Art.nr. | 1003060000 |
| Typ | HDC HQP AWLU |
| GTIN (EAN) | 4032248697991 |
| Förp. | 1 items |
| Djup | 67 mm |
| Byggdjup (tum) | 2,638 inch |
| Höjd | 76 mm |
| Bygghöjd (tum) | 2,992 inch |
| Bredd | 37 mm |
| Byggbredd (tum) | 1,457 inch |
| Montagemått bredd | 38 mm |
| Nettovikt | 40 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 2f94735a-9fba-4903-842f-4fb9aa902310 |
| Kemikaliebeständighet |
|

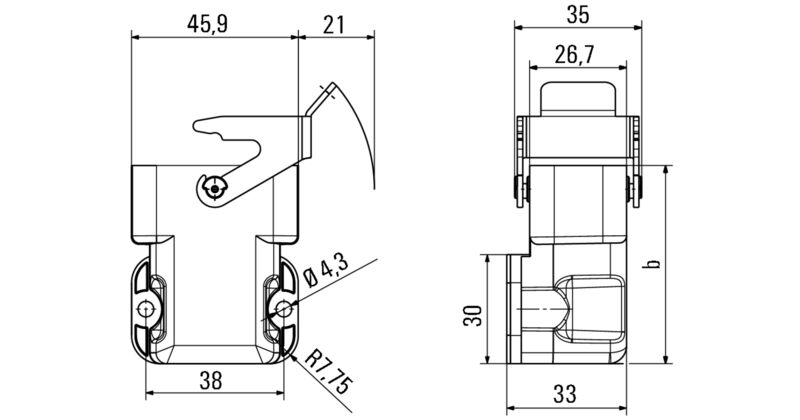

| Bredd C1 - sockel | 47 mm |
| Bredd kapsling | 33 mm |
| Höjd kapsling B | 55 mm |
| Höjd sockel B1 | 3,5 mm |
| Hålavstånd längd A2 | 38 mm |
| Kabelingång | vinklad |
| Längd kapsling | 46 mm |
| Brännbarhetsklass enligt UL 94 | V-0 |
| EMC-kapslingar | Nej |
| Kapslingsmaterial | Plast |
| Material låselement | Rostfritt stål |
| Serie | HQ |
| Skyddsklass | IP65 (i ijackat tillstånd) |
| BG | HQ |
| Bygelutförande | Överkopplingsbygel |
| Byggform | Standard |
| Byggstorlek | HQ |
| Färg (RAL) | RAL 1001 |
| Kabelingång | vinklad |
| Lämplig för ModuPlug® | Nej |
| Tätning | NBR |
| Typ | Chassi (genomföring) |
| Utförande kapsling | Chassikåpa |
| Utförande låssystem | Tvärförregling på underdelen |
| Överdel/Underdel/Lock | lower part |
| Produktinformation | När du monterar kapslingarna, se till att den platta packningen sitter korrekt. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72743) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1003060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1003060000) |
| Meddelande om produktändring |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
