Egenskaper

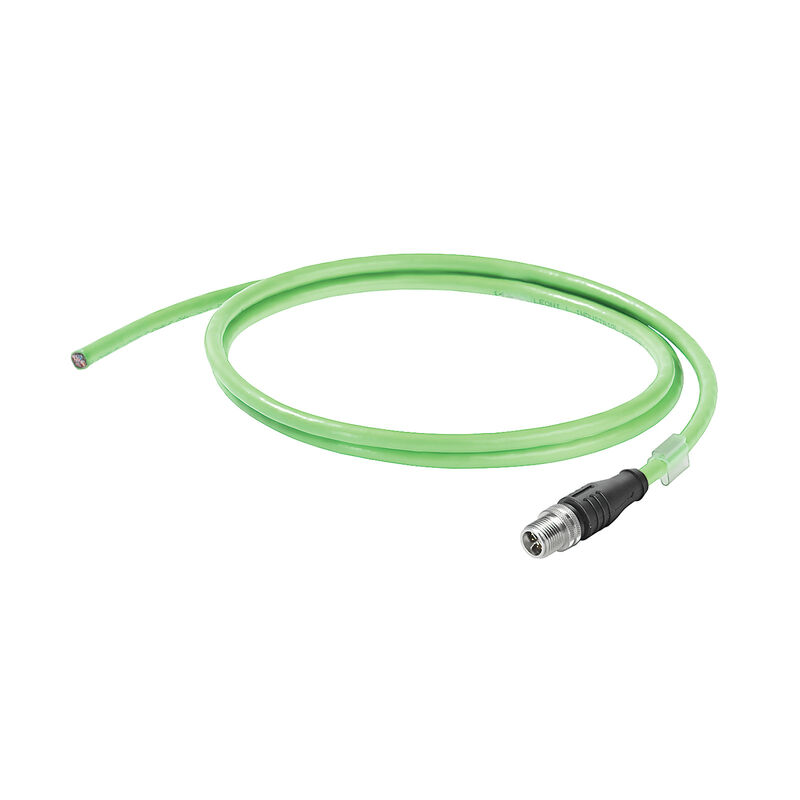

| Utförande | Systemkabel, M12 X-typ IP 67 hane, rakt, öppen, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 0.3 m |
| Art.nr. | 1463650003 |
| Typ | IE-C6EL8UG0003XCSXXX-E |
| GTIN (EAN) | 4050118559682 |
| Förp. | 1 items |
| Längd | 0,3 m |
| Bygglängd (tum) | 11,811 inch |
| Nettovikt | 29,92 g |
| Lagertemperatur | -40 °C...80 °C |
| Drifttemperatur | -40 °C...80 °C |
| Installation temperature | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| RoHS-kompatibilitetsstatus | Kompatibel |
| Norm uppbyggnad | UL-Style 20963 |
| Röktäthet | Enligt IEC 61034 |
| Norm uppbyggnad | UL-Style 20963 |
| Röktäthet | Enligt IEC 61034 |
| Anordning ledare | tvinnat par |
| Antal ledare | 8 |
| Area | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Avskärmning | S/FTP |
| Färgsekvens ledare - ledarpar | vit - blå, vit - orange, vit - grön, vit - brun |
| Isolering | PE |
| Isoleringsdiameter | 0,98 mm |
| Koppardiameter | 0,48 µm |
| Koppling | EIA/TIA T568 B |
| Ledarmaterial | Flertrådig förtennad kopparledare |
| Manteldiameter, max. | 6,7 mm |
| Manteldiameter, min. | 6,1 mm |
| Mantelfärg | grön (RAL 6018) |
| Material mantel | PUR |
| Normbeteckningar |
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN |
| Samlingsskärm | Skärmflätning av koppartråd |
| Skärmning ledarpar | Aluminiumfolie |
| Tjocklek skärmflätning | 0,1 mm |
| Trådar | 7 |
| Karakteristisk impedans | 100 ± 5 Ω vid 100MHz |
| Kategori | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Provspänning ledare-ledare-skärm | 700 VRMS, 50 Hz, 1 min |
| Signallöptid | 5,2 ns/m |
| Slingmotstånd | 290 Ω/km |
| Transferimpedans |
15 mΩ/m vid 1 MHz
10 mΩ/m vid 10 MHz 30 mΩ/m vid 30 MHz |
| Böjradie min, unik | 5*Diameter |
| Böjradie min, upprepad | 10 x kabeldiameter |
| Flamhärdighet | enligt IEC 60332-1-2 |
| Halogener | halogenfri, enligt IEC 60754-1 |
| Oljebeständighet | enligt IEC 60811-2-1 |
| Röktäthet | Enligt IEC 61034 |
| Rivtålighet | mycket bra |
| Stickkontakt vänster | M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded |
| Stickkontakt höger | fri ledarände |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Uppfyllelse |
