Egenskaper

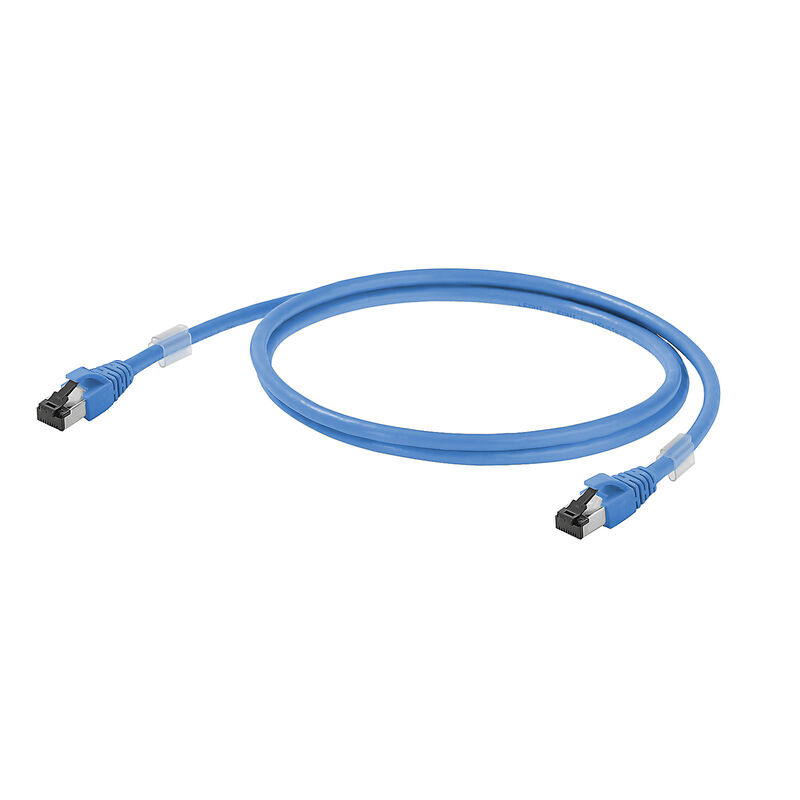

| Utförande | Patchkabel, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 15 m |
| Art.nr. | 1165900150 |
| Typ | IE-C6FP8LB0150M40M40-B |
| GTIN (EAN) | 4032248956067 |
| Förp. | 1 items |
| Längd | 15 m |
| Bygglängd (tum) | 590,551 inch |
| Nettovikt | 534 g |
| Lagertemperatur | -20 °C...60 °C |
| Drifttemperatur | -20 °C...60 °C |
| Installation temperature | 0 °C...50 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ledningsförmåga vid 50 °C | 1 A |
| PoE / PoE+ | enligt IEEE 802.3at |
| Användningsspecifika kommunikationskabelanläggningar |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN50173-1:2007 |
| Certifikat-Nr. (cULus) | E316369 |
| Kontaktdon Norm | IEC 60603-7-51 |
| Kontaktdon Norm | IEC 60603-7-51 |
| Övertäckning skärmflätning | 60 % |
| Anordning ledare | tvinnat par |
| Antal ledare | 8 |
| Area | 4*2*AWG 27/7 - 4*2*0,1 mm² |
| Avskärmning | S/FTP |
| Färgsekvens ledare - ledarpar | vit - blå, vit - orange, vit - grön, vit - brun |
| Isolering | PE |
| Isoleringsdiameter | 1,04 mm |
| Manteldiameter, max. | 5,9 mm |
| Manteldiameter, min. | 5,5 mm |
| Mantelfärg | blå |
| Material mantel | LSZH |
| Samlingsskärm | Skärmflätning av koppartråd |
| Skärmning ledarpar | Aluminiumfolie |
| Trådar | 7 |
| Avskärmningsklass motsvarande EN 50174-2 | d |
| Driftspänning (UL-märkning) | 30 V AC / 42.4 V DC |
| Driftsspänning | 50 V DC |
| Fördröjd snedställning | 2,5 ns/100m |
| Kapacitet vid 1 kHz | 46 nF/km |
| Karakteristisk impedans | 100 ± 15 Ω vid 1-100 MHz |
| Kategori | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Kopplingsdämpning upp till 1000 MHz | 80 dB |
| Kopplingsmotstånd vid 10 MHz/m | 5 mΩ |
| Motståndsdifferens | 5 % |
| Provspänning ledare-ledare-skärm | 2.5 kV / DC i 2 sek |
| Överföringshastighet | 10 Gbit/s |
| Böjradie min, unik | 4 x kabeldiameter |
| Flamhärdighet |
enligt IEC 60332-2-2
enligt IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Färgkod | blå |
| Halogener | halogenfri, enligt IEC 60754-2 |
| Stickkontakt höger | RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt vänster | RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt vänster | RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Stickkontakt höger | RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87755) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1165900150) |
| Meddelande om produktändring |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Användardokumentation |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E316369 |
