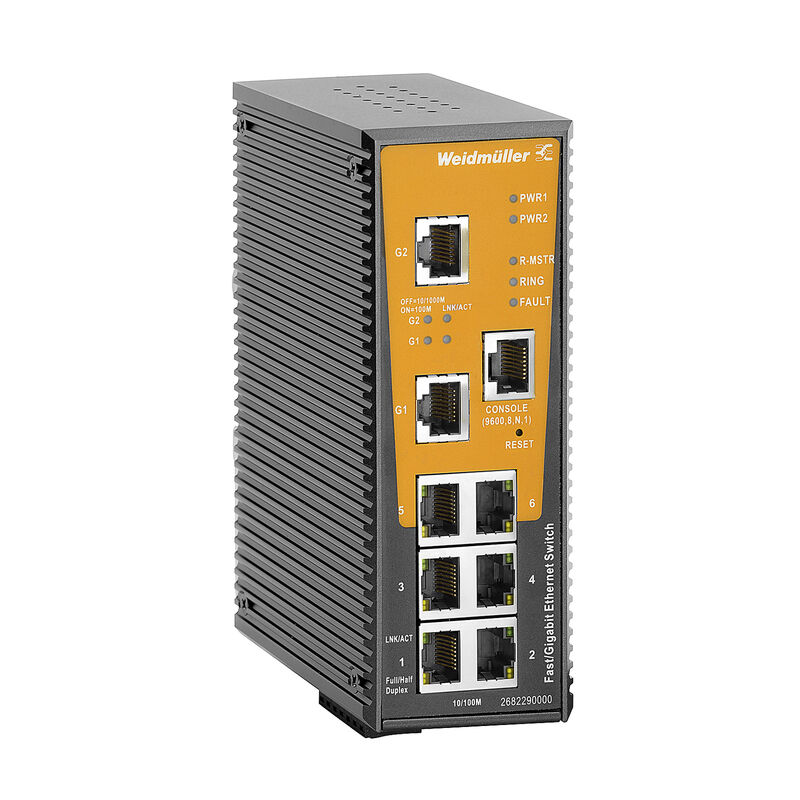

IE-SW-AL08M-6TX-2GT

Ladda ner datablad

IE-SW-AL08M-6TX-2GT

Nätverksswitch, managed, Fast/Gigabit Ethernet, Antal portar: 6x RJ45 10/100BaseT(X), 2x RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C

Produkt-ID 2682290000

Egenskaper

Allmänna beställningsdata

Utförande	Nätverksswitch, managed, Fast/Gigabit Ethernet, Antal portar: 6x RJ45 10/100BaseT(X), 2x RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C
Art.nr.	2682290000
Typ	IE-SW-AL08M-6TX-2GT
GTIN (EAN)	4050118692426
Förp.	1 items

Mått och vikter

Djup	107,1 mm
Byggdjup (tum)	4,217 inch
Höjd	144,3 mm
Bygghöjd (tum)	5,681 inch
Bredd	52 mm
Byggbredd (tum)	2,047 inch
Nettovikt	817 g

Lagertemperatur	-40 °C...85 °C
Drifttemperatur	-40 °C...75 °C
Fuktighet	5 till 95 % (icke kondenserande)

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)	6c, 7a, 7cI
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMC överensstämmelse och godkännanden

EMC-Normer	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: Effekt: 0,5 kV; Signal: 0,5 kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
Fritt fall	Enligt IEC 60068-2-31
Säkerhetsnorm	SELV enligt EN 62368-1 UL 61010-1 UL 61010-2-201
Stöt	enligt IEC 60068-2-27
Vibration	enligt IEC 60068-2-6

Omgivningsvillkor

Driftstemperatur, max	75 °C
Driftstemperatur, min.	−40 °C
Fuktighet	5 till 95 % (icke kondenserande)
Höjdområde för drift	Höjd, max.: 2 000 m Anmärkning: enligt UL Höjd, max.: 6 000 m Anmärkning: för restriktioner, se tillverkarens deklaration för drifthöjd i avsnitt Nedladdningar
Lagertemperatur, max.	85 °C
Lagertemperatur, min.	−40 °C

Tidsperiod

5 År

Antal portar	6x RJ45 10/100BaseT(X) 2x RJ45 10/100/1000BaseT(X)
Knapp för återställning av funktion	<5 sek: Omstart av system > 5 sek: Fabriksinställning
Konsol-port-gränssnitt	RS-232 (RJ45-anslutning)
Larmkontakt	1 reläutgång med en strömbelastbarhet på 1 A vid 24 V DC
RJ45-portar	10/100BaseT(X) eller 10/100/1000BaseT(X) auto negotiation Full-/halvduplex-modus Auto MDI/MDI-X-anslutning

Hanteringsfunktioner

Enhetskonfiguration	Webbläsare (HTTP/HTTPS) SNMP v1/v2c/v3 Lokal seriekonsolport (RS-232 via RJ-45-port) Uppladdning av en konfigureringsfil via webbgränssnitt eller TFTP-server Command Line Interface (Telnet/SSH)
Övervakningsfunktion	SNMP v1/v2c/v3 Link Layer Discovery Protocol (LLDP) Port-Mirroring Portstatistik Portövervakning Syslog RMON (fjärrövervakning) Händelsebaserad varningsanvisning via e-post Händelsebaserad varningsanvisning via relä Händelsebaserad varningsanvisning via SNMP-fälla
Nätverksredundans	Spanning Tree Protocol (STP) Rapid Spanning Tree Protocol (RSTP) Multiple Spanning Tree Protocol (MSTP) O-ring (återhämtningstid <10/30 ms vid Fast/Gigabit Ethernet-gränssnitt) O-chain (återhämtningstid <10/30 ms vid Fast/Gigabit Ethernet-gränssnitt) Link Aggregation Control Protocol (LACP) Snabb återhämtning
Filter för nätverkstrafik	Quality of Service (QoS) Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) Portbaserad VLAN Taggbaserad VLAN GVRP (GARP VLAN-registreringsprotokoll) IGMP v2/v3 Multicast VLAN Registration (MVR) Kommandotolk
IP-adresshantering	Statisk DHCP-klient DHCP-server (portbaserad, poolbaserad)) DHCP Option 82 DHCP-relä
Säkerhetsfunktioner	VLAN-segmentering Aktivera/avaktivera portar TACACS+ och IEEE 802.1X avsändarautentisering Åtkomstreglering (port baserad via IEEE 802.1X) Åtkomstkontrollista (IP-baserad) Åtkomstkontrollista (MAC-baserad) Hantering av åtkomstsäkerhet via säker IP-lista och konfigurering av tillåtna åtkomstmetoder (webbgränssnitt, telnet, SSH) Slingskydd
Hantering av tidsynkronisering	NTP-server SNTP-klient
Stöd för industriellt protokoll	Modbus/TCP slave PROFINET-enhet enligt överensstämmelseklass A

MTBF	Enligt standard: Telcordia SR-332 Drifttid (timmar), min.: 798 350 h

Spänningsförsörjning

Anslutning	1 avtagbar 7-polig plintrad
Matningsspänningsområde:	Spänningstyp: DC Spänning, min.: 10,8 V Spänning, max.: 52,8 V
Nuvarande strömförbrukning	Spänning: 12 V Ström: 0,83 A Spänning: 24 V Ström: 0,41 A Spänning: 48 V Ström: 0,19 A
Skydd polförväxling	Ja
Skydd överlast ström	Ja
Spänningsförsörjning	12/24/48 V DC 2 redundanta ingångar

Switchegenskaper

Bakplanets bandbredd	5,6 Gbit/s
Buffertstorlek paket	1 Mbit
IGMP-grupper	1024
Max antal tillgängliga VLAN	4095
Prioritetsköer	4
Storlek MAC-Tabell	8 K
VLAN-ID max.	4094
VLAN-ID min	1

Hastighet	Fast/Gigabit Ethernet
Kapslingsmaterial	Metall
Monteringstyp	DIN-skena
Skyddsklass	IP30
Switch	managed

Dataförmedling	Store and Forward
Flödesstyrning	IEEE 802.3x flödesstyrning
Standard	IEEE 802.3 för 10BaseT IEEE 802.3u för 100BaseT(X) IEEE 802.1X för verifiering IEEE 802.1AB för Link Layer Discovery Protocol (LLDP) IEEE 802.3ab för 1000BaseT(X) IEEE 802.3x för flödesstyrning IEEE 802.3ad för port-trunking med LACP IEEE 802.1D för Spanning Tree-protokollet IEEE 802.1w för snabb STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p för serviceklass IEEE 802.1Q för VLAN-taggning

Godkännande/Certifikat/Dokument om överensstämmelse	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314212) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216586)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2682290000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682290000)
Meddelande om produktändring	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_263584)
Programvara	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_212493) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245695)
Användardokumentation	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_176899) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245689)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

Godkännanden	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat-Nr. (cULus)	E141197
