Egenskaper

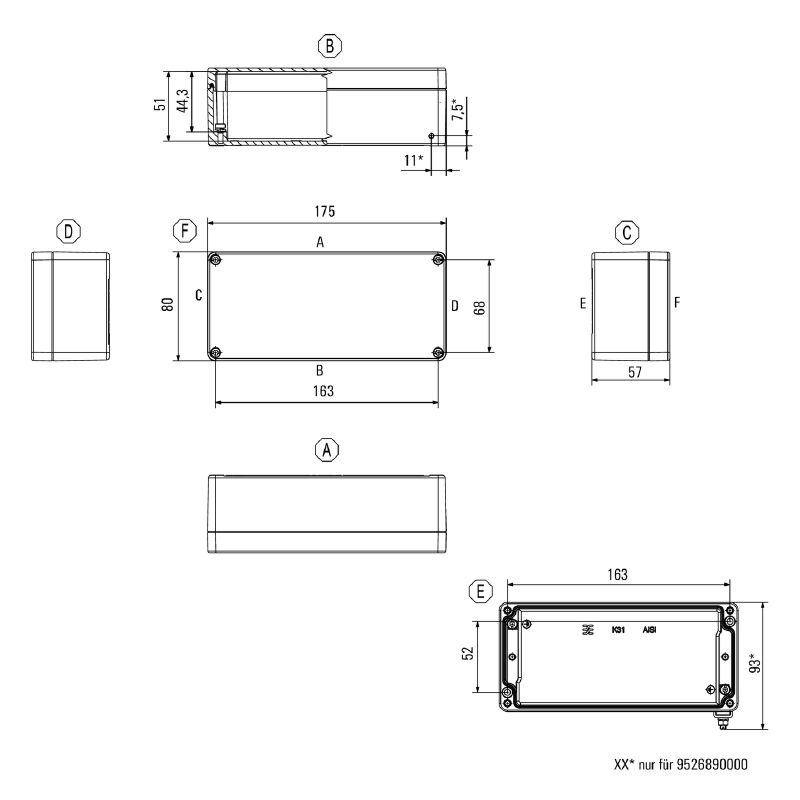

| Utförande | Klippon K (tom kapsling i aluminium), Tom kapsling, Aluminiumkapsling, Höjd: 80 mm, Bredd: 175 mm, Djup: 57 mm, Material: Aluminium AlSi12, Pulverlackad, textured, silvergrå |
| Art.nr. | 1937820000 |
| Typ | KLIPPON K31 VMQ RAL7001 |
| GTIN (EAN) | 4032248609963 |
| Förp. | 5 items |
| Djup | 57 mm |
| Byggdjup (tum) | 2,244 inch |
| Höjd | 80 mm |
| Bygghöjd (tum) | 3,15 inch |
| Bredd | 175 mm |
| Byggbredd (tum) | 6,89 inch |
| Montagemått höjd | 52 mm |
| Montagemått bredd | 163 mm |
| Nettovikt | 572,4 g |
| Drifttemperatur | -60 °C...135 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 9 |
| M16 | 6 |
| M20 | 4 |
| M25 | 3 |
| Certifikat-nr (DNV) | TAE00002SM |
| Certifikat-Nr. (cULus) | E197061 |
| Försäkran om överensstämmelse nr. (DoC LVD) | DE PS2410 160412 001ISS03 |
| Villkor för godkännande |
cULus
RMRS DNV |
| Anmärkning: Skyddsklass | IP68 (t=72h, h=1m) |
| Antal lockskruvar | 4 |
| Användningsområden |
Processindustri
Transportväsende Fartygsbyggnad Förpackningsindustri Hamnanläggningar Maskintillverkning |
| Driftstemperatur, max | 135 °C |
| Driftstemperatur, min. | −60 °C |
| Fastsättning av lock | M4 torx stainless steel screws with slot |
| Flänsplåt | Nej |
| Kapslingens fastsättning | Hål 4 mm |
| Komponentfastsättning | Gängade hål M4 |
| Lock | Ja |
| Material | Aluminium AlSi12 |
| Materialtjocklek kapsling | 4 mm |
| Materialtjocklek lock | 2,5 mm |
| max. last | 1,4 kg |
| Normer | EN 45545-2:2013 |
| Skyddsklass |
IP66
IP67 IP68 |
| Skyddsklass (UL) |
Type 4
Type 4X |
| Slagtålighet | 10 J standardversion |
| Tätningsmaterial | Silikon |
| Vridmoment för lockskruvar | 2,5 Nm |
| Yta |
Pulverlackad
textured |
| Åtkomstöppning Bredd | 167 mm |
| Åtkomstöppning Höjd | 72 mm |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x23 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54548) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1937820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1937820000) |
| Meddelande om produktändring |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Upphandlingsspecifikation |
[Klippon K31 VMQ RAL7001_1937820000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56454)
[Klippon K31 VMQ RAL7001_1937820000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56563) |
| Användardokumentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E197061 |
