LMF 5.08/07/90 3.5SN BK BX

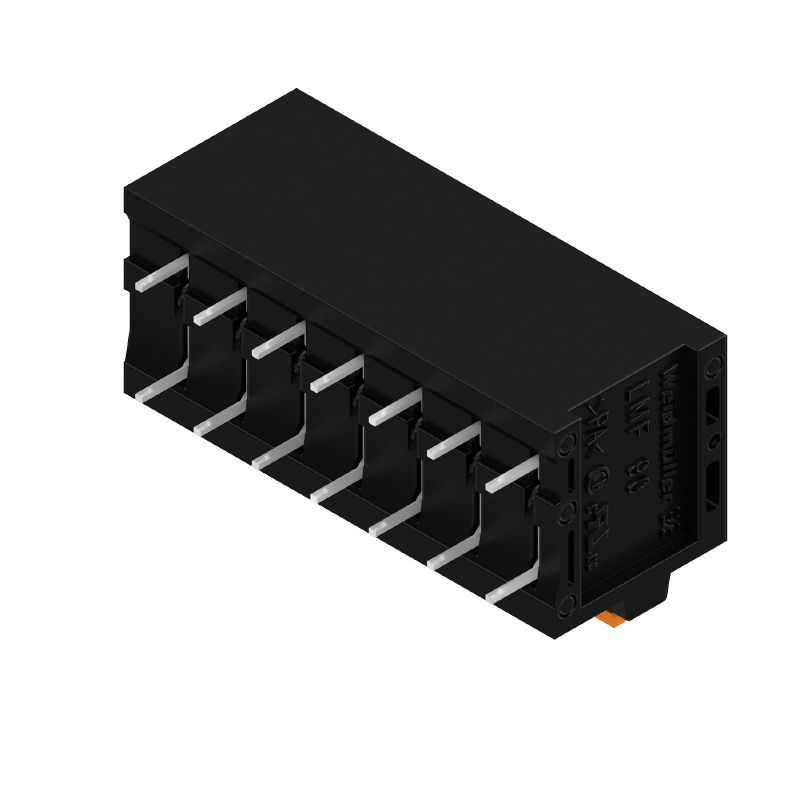

Imagen de producto
LMF 5.08/07/90 3.5SN BK BX
Imagen de producto
LMF 5.08/07/90 3.5SN BK BX
Dimensional drawing
LMF 5.08/07/90 3.5SN BK BX
Graph
LMF 5.08/07/90 3.5SN BK BX
Graph
LMF 5.08/07/90 3.5SN BK BX
Ventaja del producto
Optional conductor outlet direction
Stable mechanical design
LMF 5.08/07/90 3.5SN BK BX
Ventaja del producto
High reliability of the current capacity
LMF 5.08/07/90 3.5SN BK BX
Ventaja del producto
Direct conductor entry
Cross section up to 2.5 mm²
LMF 5.08/07/90 3.5SN BK BX
Ventaja del producto
Maintenance through test point

LMF 5.08/07/90 3.5SN BK BX

Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 7, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, noir, PUSH IN avec actionneur, Plage de serrage, max. : 2.5 mm², Boîte

N.º de artículo 1425860000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 15
Tanúsítványok Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conductors suitable for connection Rated data acc. to IEC CSA névleges adatok Rated data acc. to UL 1059 Emballage Típusvizsgálatok Note importante Besorolások

Tanúsítványok

ROHS
Megfelel

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 7, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, noir, PUSH IN avec actionneur, Plage de serrage, max. : 2.5 mm², Boîte
Order No.
1425860000
Type
LMF 5.08/07/90 3.5SN BK BX
GTIN (EAN)
4050118230246
Cantidad
40 items
제품 데이터
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
패키징
박스

Dimensions et poids

Depth
19.2 mm
Depth (inches)
0.756 inch
Height
18.3 mm
Magasság (coll)
0.72 inch
Legalacsonyabb változat magassága
14.8 mm
Width
38.18 mm
Larghezza (pollici)
1.503 inch
Net weight
10.442 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Paramètres du système

Product family
OMNIMATE Signal - série LMF
Wire connection method
PUSH IN aktuátorral
Mounting onto the PCB
THT-forrasztott csatlakozás
Conductor outlet direction
90°
Pitch in mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
극 수
7
Pin series quantity
2
Fitted by customer
아니요
행 수
1
Max. adjacent poles per row
24
Solder pin length (l)
3.5 mm
Solder pin dimensions
d = 0,8 mm
0,6 x 0,8 mm
Solder eyelet hole diameter (D)
1.1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
2
Screwdriver blade
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Длина зачистки изоляции
10 mm
L1 в мм
30.48 mm
L1 i tum
1.2 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20

Données des matériaux

Insulating material
Wemid (PA)
Colour
noir
Colour of operational elements
narancssárga
Colour chart (similar)
RAL 9011
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Stop Cu
Contact surface
cynowana
Coating
4-6 μm SN
Tinning type
matowe
Layer structure of solder connection
4...6 undefined Sn матовый
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0.12 mm²
Clamping range, max.
2.5 mm²
Wire connection cross section AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 12
Solid, min. H05(07) V-U
0.5 mm²
Rígido, máx. H05(07) V-U
2.5 mm²
Flexible, min. H05(07) V-K
0.25 mm²
Flexible, max. H05(07) V-K
2.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2.5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Clampable conductor
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025870000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0.75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025860000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019100000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0635100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2.5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004080000
Reference text
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s z 120 A

CSA névleges adatok

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Rated data acc. to UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

Emballage

Packaging
Boîte
VPE length
338 mm
VPE width
130 mm
VPE height
27 mm

Típusvizsgálatok

Test: Durability of markings
  • Standard:
    IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz
  • Teszt:
    eredetjelölés, típusazonosítás, anyagtípus, UL tanúsítvány, CSA tanúsítvány, tartósság, raszter, dátum óra
  • Kiértékelés:
    elérhető
Test: Clampable cross section
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,12 mm²
    • Tipo di cavo e sezione del cavo:
      flessibile 0,12 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 12/19
  • Valutazione:
    passato
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,25 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
  • Valutazione:
    passato
  • Requisito:
    0,9 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 12/19
  • Valutazione:
    passato
Pull-out test
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥15 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
  • 평가:
    통과
  • 요구 사항:
    ≥60 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A tesztpont csak potenciálelvételi pontként használható.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
