Egenskaper

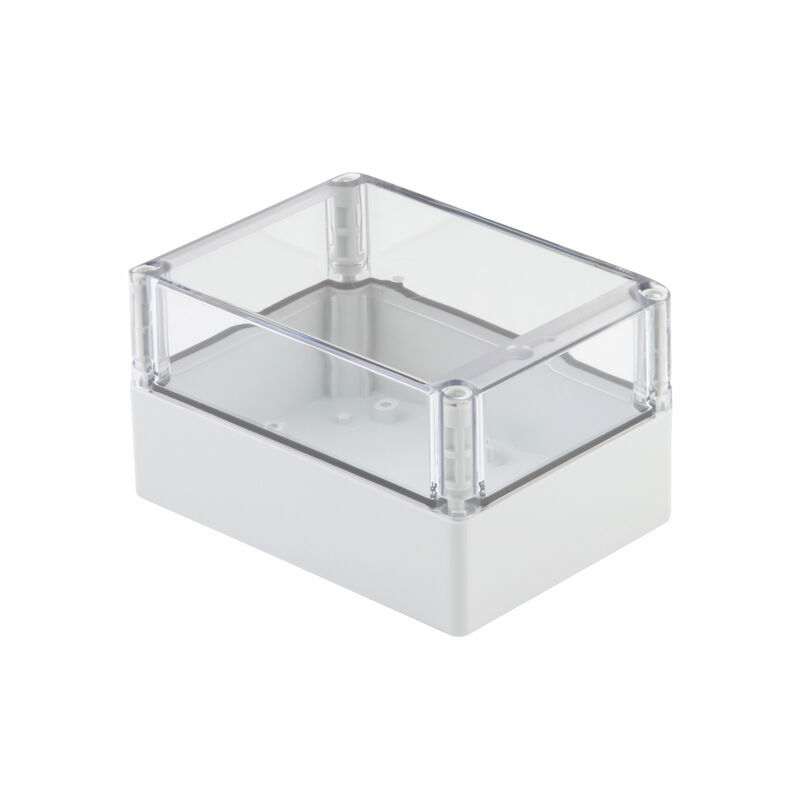

| Utförande | MPC (tom kapsling i polykarbonat), Tom kapsling, Höjd: 125 mm, Bredd: 175 mm, Djup: 150 mm, Material: PC, obehandlad, ljusgrå, transparent |
| Art.nr. | 9535360000 |
| Typ | MPC 12/17/15 TRSP |
| GTIN (EAN) | 4032248015269 |
| Förp. | 1 items |
| Djup | 150 mm |
| Byggdjup (tum) | 5,905 inch |
| Höjd | 125 mm |
| Bygghöjd (tum) | 4,921 inch |
| Bredd | 175 mm |
| Byggbredd (tum) | 6,89 inch |
| Nettovikt | 591 g |
| Drifttemperatur | -50 °C...130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 6 |
| M16 | 4 |
| M20 | 4 |
| M12 | 4 |
| M16 | 3 |
| M20 | 3 |
| Försäkran om överensstämmelse nr. (DoC LVD) | DoC DE PS2420 201008 001ISS00 |
| Antal lockskruvar | 4 |
| Användningsområden |
Fastighetsteknik.
Transportväsende Förpackningsindustri Maskintillverkning |
| Driftstemperatur, max | 130 °C |
| Driftstemperatur, min. | −50 °C |
| Fastsättning av lock | 4 polyamid krysspårskruvar |
| Flänsplåt | Nej |
| Kapslingens fastsättning | Hål 4,5 mm |
| Komponentfastsättning | genom självgängande skruvar |
| Lock | Ja |
| Material | PC |
| Materialtjocklek | 3,5 mm |
| Monteringsanvisning | Skruvmontering |
| Skyddsklass |
IP66
IP67 |
| Slagtålighet | IK08 |
| Tätningsmaterial | Polyuretan |
| Vridmoment för lockskruvar | 0,8 Nm |
| Yta | obehandlad |
| Åtkomstöppning Bredd | 171,5 mm |
| Åtkomstöppning Höjd | 121,5 mm |
| WDU 10 / ZDU 10 | 1x11 |
| WDU 16 / ZDU 16 | 1x5 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x22 |
| WDU 35 / ZDU 35 | 1x4 |
| WDU 4 / ZDU 4 | 1x19 |
| WDU 6 / ZDU 6 | 1x14 |
| WDU 10 / ZDU 10 | 1x6 |
| WDU 16 / ZDU 16 | 1x5 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x13 |
| WDU 35 / ZDU 35 | 1x4 |
| WDU 4 / ZDU 4 | 1x11 |
| WDU 6 / ZDU 6 | 1x8 |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_76933) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9535360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9535360000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| ROHS | Uppfyllelse |
