Egenskaper
| Art.nr. | 2716660000 |

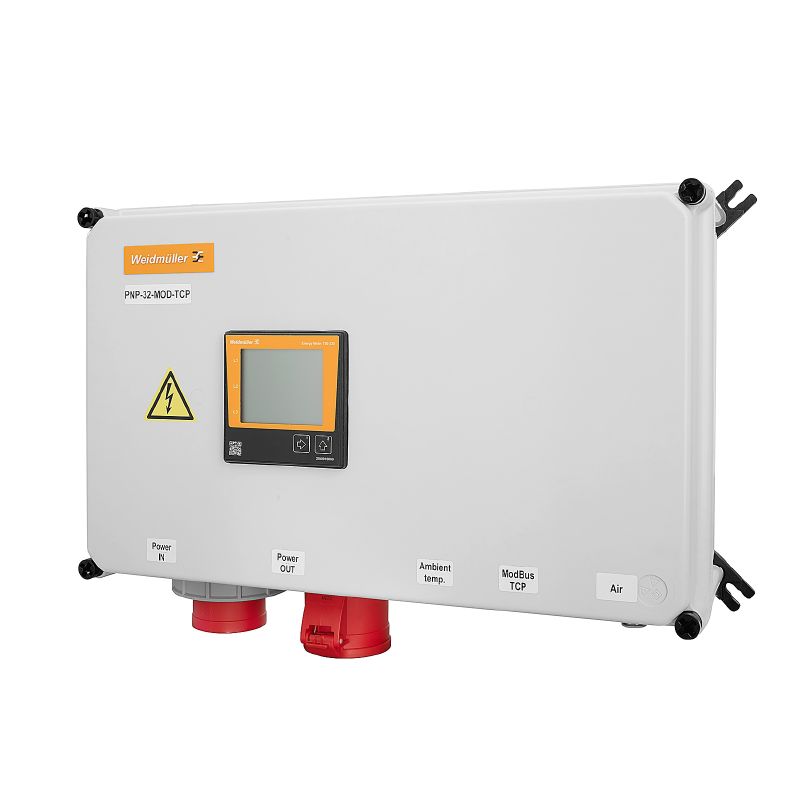

| Typ | PNP-32-MOD-TCP |
| GTIN (EAN) | 4064675002543 |
| Förp. | 1 items |
| Djup | 225 mm |
| Byggdjup (tum) | 8,858 inch |
| Höjd | 340 mm |
| Bygghöjd (tum) | 13,386 inch |
| Bredd | 530 mm |
| Byggbredd (tum) | 20,866 inch |
| Nettovikt | 999 g |
| Lagertemperatur | -10 °C...60 °C |
| Fuktighet vid lagringstemperatur | 35...85 % rel. fuktighet, ingen kondens |
| Omgivningstemperatur | 0 °C...40 °C |
| Fuktighet | 35–85 % relativ luftfuktighet (vid omgivningstemperatur) |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6aI, 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 Lead monoxide 1317-36-8 |
| SCIP | b8594349-3937-4fc3-b3f9-0b9575c3ba7d |
| Märkström | 32 A |
| Gränssnitt |
Ethernet 10/100 Base-TX (RJ-45 hona)
Webbserver/e-post |
| Protokoll |
TCP/IP
DHCP Client (BootP) Modbus/TCP (Port 502) ICMP (Ping) NTP Modbus RTU over Ethernet (Port 8000) FTP SNMP |
| Digitalutgång konfigurerbar | Ja |
| Tryckluftsanslutning tillgänglig | Ja |
| Typ av tryckluftsanslutning | Snabbkoppling för slangar med 10 mm |
| Temperaturingång | Ja |
| Användningsområde | Ström- och flödesmätning |
| Användning | Plug & Play |
| Flödestakt, max. | 2 000 l/min |
| Flödestakt, min. | 20 l/min |
| Lufttryck (drift) | ≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2 |
| Monteringstyp | Väggmontering: Anslutningssida liggande |
| Märkström | 32 A |
| Nedsmutsningsgrad | 4 |
| Nominellt ingående lufttryck | 8 bar |
| Skyddsklass | IP54 |
| Normer | IEC 61439-2 |
| Mätområde, spänning L-L, AC | 480 V |
| Överspänningskategori | II |
| Spänningsförsörjning | över ingångsmätkrets |
| Nedsmutsningsgrad | 4 |
| Överspänningskategori | II |
| Produktinformation |
Flödesmätning Produkterna PNP-16-MOD-TCP och PNP-32-MOD-TCP tillhandahålls med en integrerad flödesgivare. Den inkommande luften styrs genom mätanordningen till maskinen eller anläggningen. Temperaturmätning Omgivningstemperaturen registreras med en utvändig temperaturgivare. Givarens signalledning är ansluten till mätanordningen via en SAI-anslutning. Strömförbrukningsmätning Produkterna PNP-16-MOD-TCP, PNP-32-MOD-TCP och PNP-63-MOD-TCP tillhandahålls med integrerade strömtransformatorer. Kraftledningen styrs via CEE-anslutningarna genom mätanordningen till maskinen eller anläggningen. Kommunikation De uppmätta värdena överförs från mätanordningen till nätverket via en datalinje. De uppmätta värdena kan visas i realtid på en ansluten dator. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253851) |
| Användardokumentation |
[Operation manual for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164512)
[Quick guide for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164513) [Quick installation guide PnP-Box- series](https://mdcop.weidmueller.com/mediadelivery/asset/900_184595) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| ROHS | Uppfyllelse |
