Ladda ner datablad

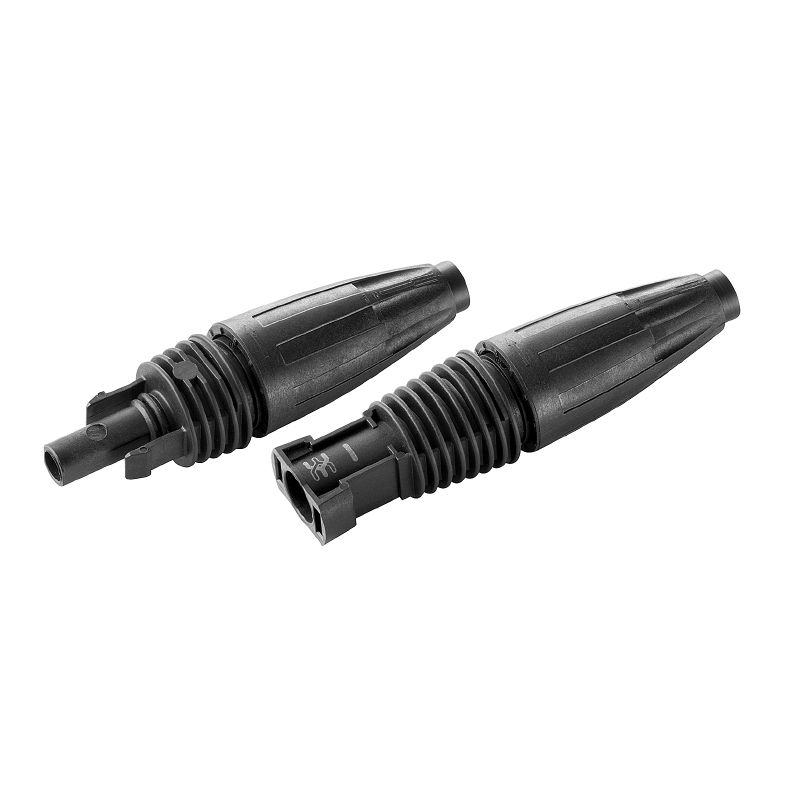

PV-STICK SET

Fotovoltaik, Stickkontakt, PUSH IN-anslutning, male, female

Produkt-ID 1422030000

Egenskaper

Allmänna beställningsdata

Artikelbeteckning	Fotovoltaik, Stickkontakt, PUSH IN-anslutning, male, female
Art.nr.	1422030000
Typ	PV-STICK SET
GTIN (EAN)	4050118225723
Förp.	1 items

Mått och vikter

Nettovikt

31,94 g

Temperaturer

Varaktig driftstemperatur, min.	−40 °C
Varaktig driftstemperatur, max.	85 °C

Tekniska data

Godkännanden	TÜV Rheinland (IEC 62852)
Godkänd anslutningsledning	BETAflam® Solar 125 flex 1500 V DC, 4.00 mm² BETAflam® Solar 125 RV flex 1500 V DC, 6.00 mm²
Kabeldiameter utsidan max.	7,6 mm
Kabeldiameter utsidan min.	5,4 mm
Kabeltyp	2 Pfg1169/08.07 EN 50618:2014
Ledardiameter, max.	6 mm²
Ledardiameter, min.	4 mm²
Märkspänning	1500 V DC (IEC)
Märkström	30 A
Nedsmutsningsgrad	3 (2 inom det tätade området)
Skyddsklass	IP 65 i slutet tillstånd IP 2x öppen IP67 IP68

Garanti

Tidsperiod

2 år

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[TÜV PV 2021_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_189247) [TÜV PV 2021_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_189248)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216471)
Meddelande om produktändring	[20210127 Technical change to PV - STICK](https://mdcop.weidmueller.com/mediadelivery/asset/900_189321) [20210127 Technische Änderung zu PV - STICK](https://mdcop.weidmueller.com/mediadelivery/asset/900_189322)
Användardokumentation	[Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_43130)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)

Klassificeringar

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC002928
ETIM 9.0	EC002928
ECLASS 9.0	22-57-92-03
ECLASS 9.1	27-44-01-07
ECLASS 10.0	27-44-01-07
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92

Godkännanden

Godkännanden	![CE](/picture/CE.gif) ![TUEV](/picture/TUEV.gif)
ROHS	Uppfyllelse
