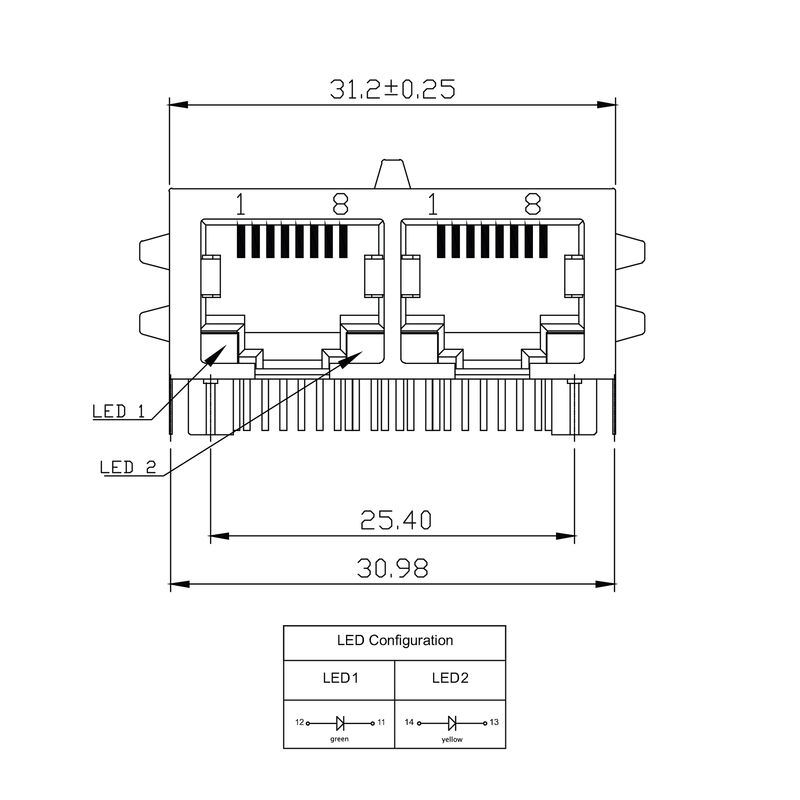

Rozměrový výkres
RJ45G1 R12D 3.3E4G/Y TY
RJ45G1 R12D 3.3E4G/Y TY
RJ45G1 R12D 3.3E4G/Y TY

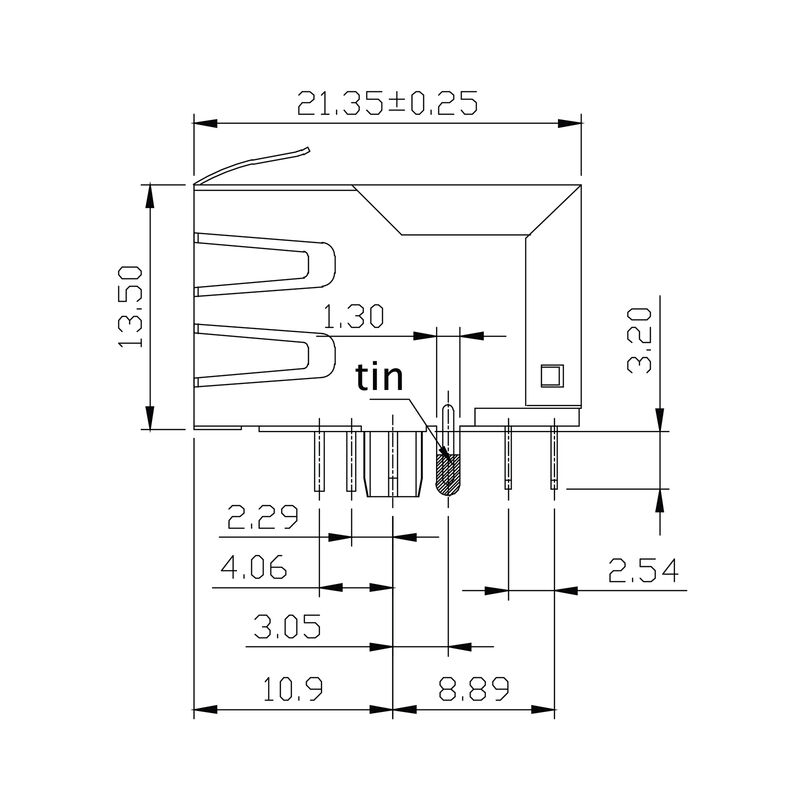

Rozměrový výkres
RJ45G1 R12D 3.3E4G/Y TY

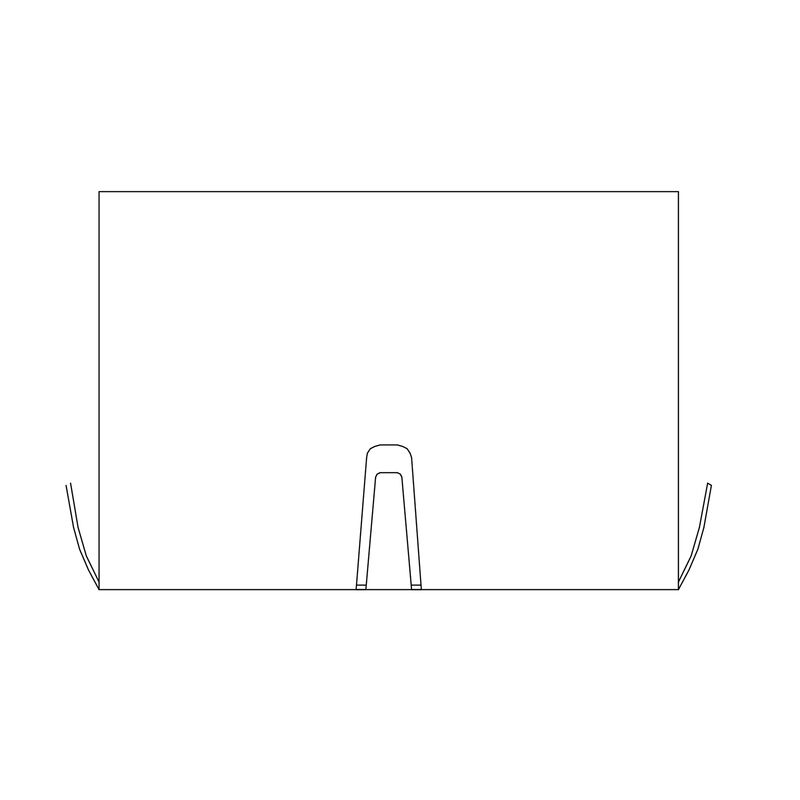

DPS design
RJ45G1 R12D 3.3E4G/Y TY

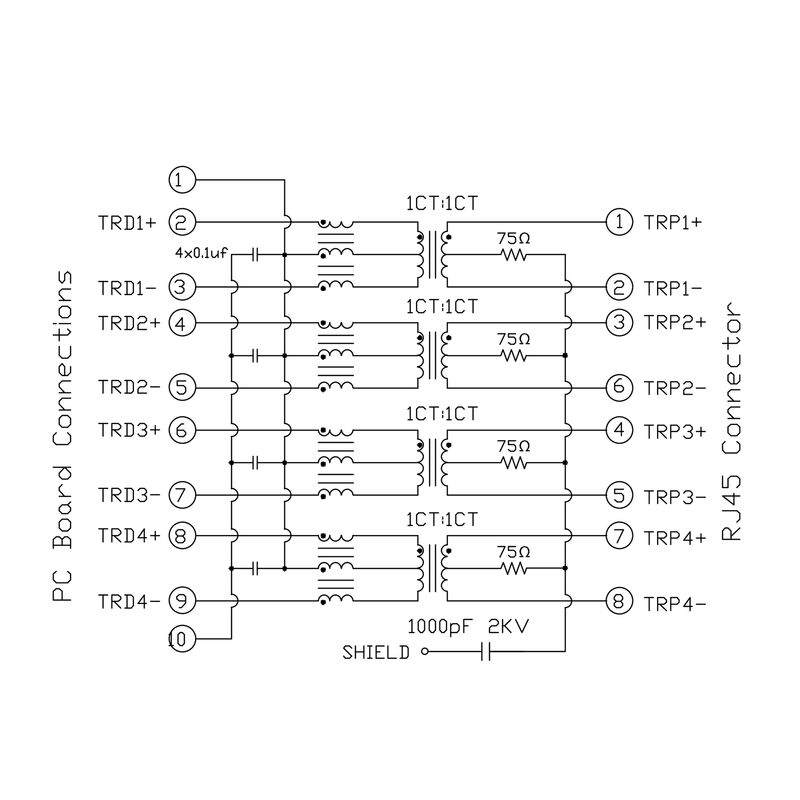

Schéma připojení
RJ45G1 R12D 3.3E4G/Y TY

RJ45G1 R12D 3.3E4G/Y TY

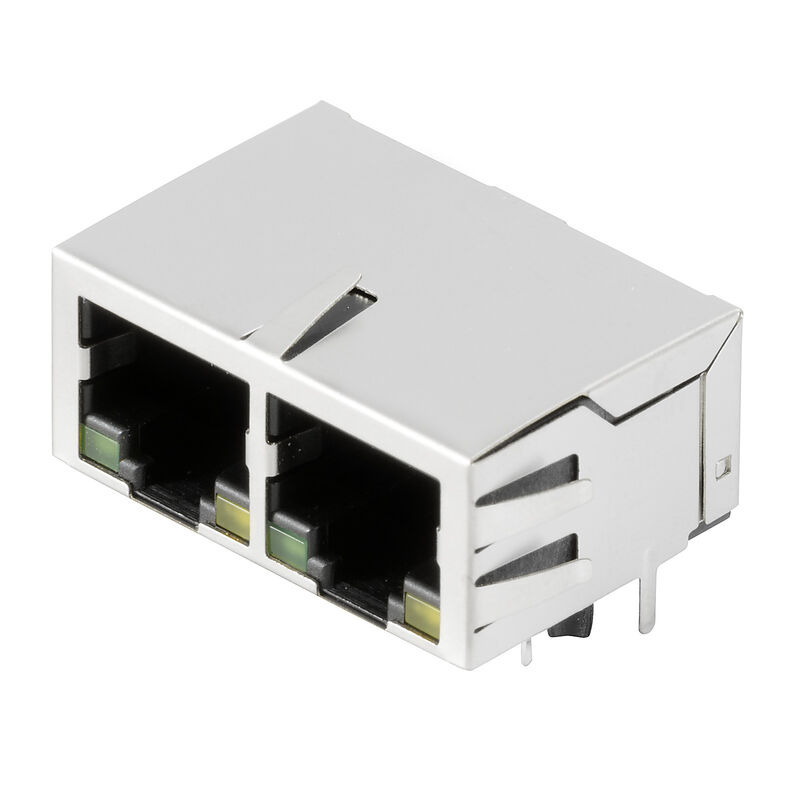

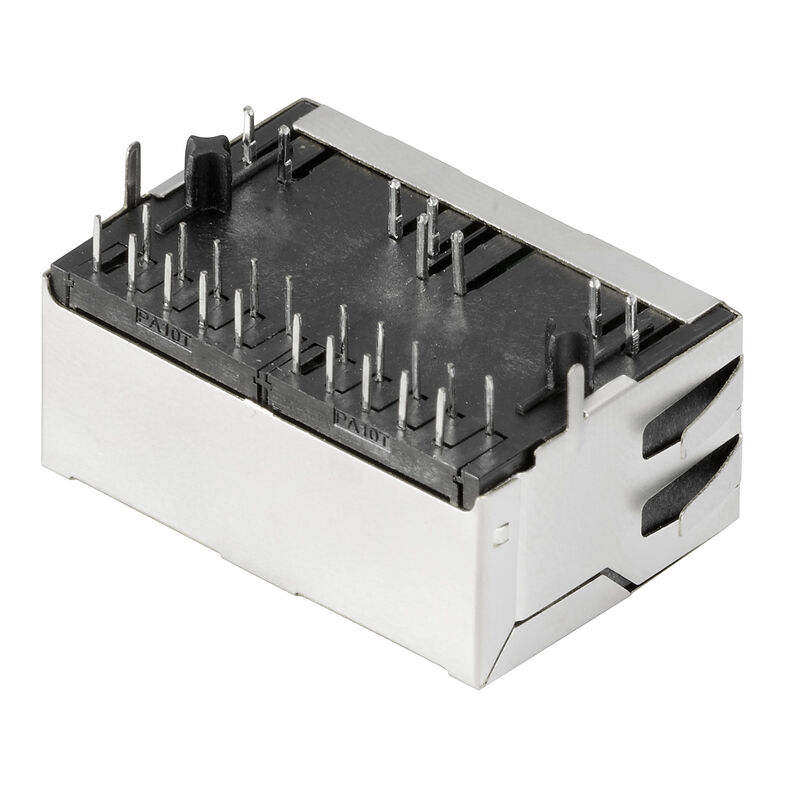

OMNIMATE Data - RJ45 transformer jack, PCB plug-in connector, THT/THR solder connection, 90°, bottom, 6 tabs, Yes, Plugging cycles: 750, Number of poles: 10, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tray (manual assembly)

ID výrobku 2544500000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Protikusy 20 Příbuzné výrobky 4
Homologaciones General ordering data Dimensions and weights Environmental Product Compliance Specifikace systému Elektrické vlastnosti Standardy Material data Packing Obrázky produktů Klasifikace

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E471884

General ordering data

Verze
OMNIMATE Data - RJ45 transformer jack, PCB plug-in connector, THT/THR solder connection, 90°, bottom, 6 tabs, Yes, Plugging cycles: 750, Number of poles: 10, PA 9T, 30...80 µ" Ni / ≥ 30 µ" Au , Tray (manual assembly)
Číslo objednávky
2544500000
Typ
RJ45G1 R12D 3.3E4G/Y TY
GTIN (EAN)
4050118554267
Množství
80 ks
Balení
Zásobník (ruční montáž)

Dimensions and weights

Hloubka
21,5 mm
Hloubka (v palcích)
0,846 inch
Výška
16,9 mm
Bygghöjd (tum)
0,665 inch
Nejvyšší nebo nejnižší verze
13,6 mm
Šířka
31,2 mm
Šířka (v palcích)
1,228 inch
Čistá hmotnost
7 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

Specifikace systému

IP20
Barva levé LED
Zelená
Barva pravé LED
Žlutá
Boční ukončení, charakteristické
Pájená příruba
Cykly zapojování
750
Kategorie výkonu
1000 Mbps
LED
Ano
Materiál stínění
Mosaz
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Plocha stínění
poniklované
Počet pájených kolíků na pól
1
Počet pólů
10
Proces pájení
Pájení přetavením
Manuální pájení
Pájení vlnou
Propustné napětí, max.
2,6 V
Propustné napětí, min.
1,8 V
Propustný proud
20 mA
Pájecí kolík, délka (l)
3,3 mm
Přenosová rychlost
1000 Mbps
Rozměry pájecích pinů
Osmiúhlý
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Skupina produktů
Data OMNIMATE – konektor transformátoru RJ45
Stínění
ano
Stínění
6 tabs
Tolerance rozmístění pájecích pinů
± 0,15 mm
Typ připojení
Pájené připojení
Varianta se západkou
spodní strana
Výstupní tvarovka
90°

Elektrické vlastnosti

Dielektrická pevnost, kontakt / kontakt
1000 V DC
Dielektrická pevnost, kontakt / stínění
1500 V DC
Jmenovité napětí
125 V
Jmenovitý proud
0,80 A
Odpor izolace
≥ 500 MΩ

Standardy

Standardní konektor
IEC 60603-7

Material data

Izolační materiál
PA 9T
Barevný
fekete
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
Odpor izolace
≥ 500 MΩ
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Contact base material
Fosforový bronz
Materiál kontaktu
Slitina
Povrch kontaktu
Pozlacený nikl
Struktura vrstev kontaktu konektoru
30...80 µ" Ni / ≥ 30 µ" Au
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
85 °C
Provozní teplota, min.
-40 °C
Provozní teplota, max.
85 °C

Packing

Balení
Tray (manual assembly)
Délka VPE
319 mm
Šířka VPE
192 mm
Výška VPE
69 mm

Obrázky produktů

Název ilustrace 12
Schéma

Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
