SAIBGI-P-3A-5.5/8-M12
Produktillustration
SAIBGI-P-3A-5.5/8-M12

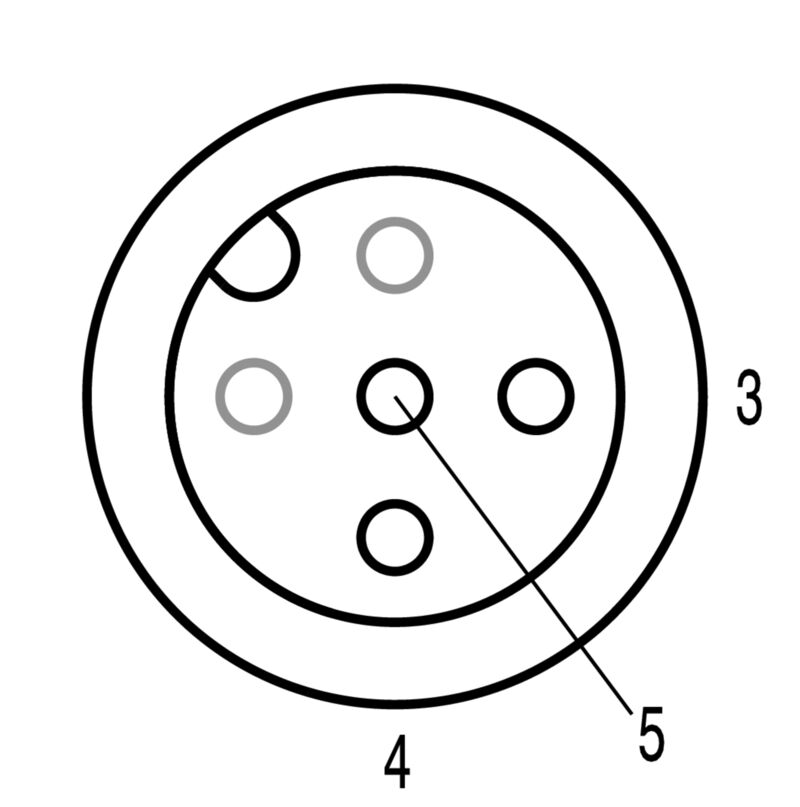

Polschema

SAIBGI-P-3A-5.5/8-M12

Fältanslutningsbar anslutning, M12

Produkt-ID 1852730000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 16
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för konfektionerbara kontaktdon Allmänna data Normer Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Fältanslutningsbar anslutning, M12
Art.nr.
1852730000
Typ
SAIBGI-P-3A-5.5/8-M12
GTIN (EAN)
4032248386857
Förp.
1 items

Mått och vikter

Diameter
20,5 mm
Nettovikt
32,56 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Tekniska data för konfektionerbara kontaktdon

Anslutningstyp
Skärklämanslutning
Antal poler
3
Beläggning
Stift 3,stift 4, stift 5
Isolationsmotstånd
108 Ω
Kabeldiameter max.
8 mm
Kabeldiameter min.
5,5 mm
Kapslingsmaterial
CuZn
Kodering
A-kodad
Kontaktmaterial
Kopparlegering
Kontakttyp
Hona
Kontaktyta
förtennad
LED
Nej
Ledardiameter, max.
0,75 mm²
Ledardiameter, min.
0,34 mm²
Material låsring
Zinkpressgjutning
Märkström
6 A
Nedsmutsningsgrad
3
Nominell spänning
50 V
Skärmanslutning
Nej
Skyddsklass
IP67
Stickcykler
≥ 50
Temperaturområde kapsling
-25…+85 °C

Allmänna data

Antal poler
3
Anslutning 1
M12
Anslutning 2
IDC
Artikelbeskrivning
SAIS / B IDC (0,75)
Brännbarhetsklass enligt UL 94
V-0
Kapslingsmaterial
CuZn
Anslutningsgänga
M12
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, fintrådig, max.
0,75 mm²
Skyddsklass
IP67
Stickcykler
≥ 50

Normer

Kontaktdon Norm
IEC 61076-2-101

Klassificeringar

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
