Egenskaper

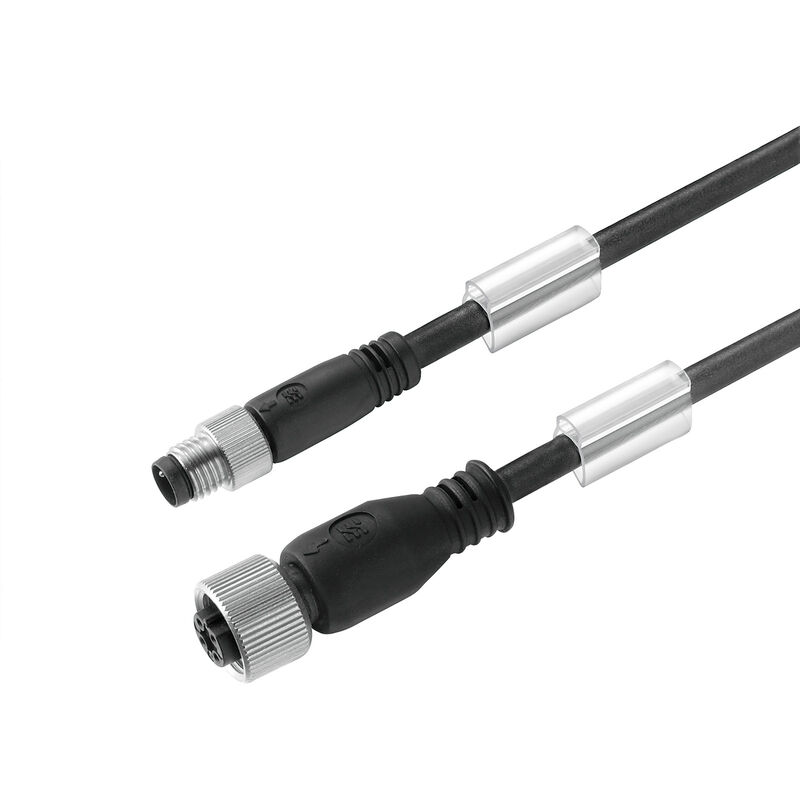

| Utförande | Sensor/Aktuator-Ledning, Anslutningsledning, M8 / M12, Antal poler : 3, 5 m, Stift, rakt - uttag, rakt, Skärmad: Nej, LED: Nej, Mantelmaterial: PVC, Halogener: Ja |
| Art.nr. | 1938230500 |
| Typ | SAIL-M8GM12G-3-5.0V |
| GTIN (EAN) | 4032248611850 |
| Förp. | 1 items |
| Nettovikt | 156 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| Antal poler | 3 |
| Bestrålning tvärbunden | Nej |
| Beständighet mot svetsgnistor | Nej |
| Färkodning |
brun
blå svart |
| Halogener | Ja |
| Isolering | PVC |
| Kabellängd | 5 m |
| Konfigurerbar kabellängd | Nej |
| Ledararea | 0,25 mm² |
| Mantel i enlighet med UL AWM-stil | 2464 (80 °C / 300 V) |
| Mantelfärg | svart |
| Mantelmaterial | PVC |
| Skärmad | Nej |
| Släpkedjetålighet | Nej |
| Säker mot svetsstänk | Nej |
| Temperaturområde, fast lagd | -30...80 °C |
| Temperaturområde, rörligt | -5...80 °C |
| Vridtålighet | 0 °/m |
| Ytterdiameter | 4.5 mm ± 0.2 mm |
| Anslutningsgänga | M8 / M12 |
| Anslutningsvridmoment |
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm |
| bockad | Nej |
| Isolationshållfasthet | 108 Ω |
| Kapslingsmaterial | PUR |
| Kodering | A-kodad |
| Kontaktyta | förgylld |
| LED | Nej |
| Material låsring | Zinkpressgjutning |
| Märkspänning | 60 V |
| Märkström | 4 A |
| Nedsmutsningsgrad | 3 |
| Skyddsklass |
IP65
IP66 IP67 IP68 i åtdraget tillstånd |
| Stickcykler | ≥ 100 |
| Temperaturområde kapsling | -25…+85 °C |
| Utförande | Stift, rakt - uttag, rakt |
| Isolationshållfasthet | 108 Ω |
| Märkspänning | 60 V |
| Kontaktdon Norm |
IEC 61076-2-101
IEC 61076-2-104 |
| Kontaktdon Norm |
IEC 61076-2-101
IEC 61076-2-104 |
| Stickkontakt vänster | M8, IP69, hankontakt, rak, Plast, oskärmad |
| Stickkontakt höger | M12, A-coded, IP69, female contact, straight, Plastic, unshielded |
| Överskrift för figur 03 | Profilritning |
| Bildtext-03 | Male, straight |
| Överskrift för figur 04 | Profilritning |
| Bildtext-04 | Straight socket |
| Överskrift för figur 05 | Polschema |
| Bildtext-05 | Male |
| Överskrift för figur 06 | Polschema |
| Bildtext-06 | Socket |
| Överskrift för figur 07 | Kopplingsbild |
| Överskrift för figur 08 | Det idealiska verktyget: Screwty ® med momentfunktion |
| Bildtext-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938230500) |
| Meddelande om produktändring |
[88623](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[88624](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
