SCDV-THR 3.81/10/90F 3.2SN BK BX

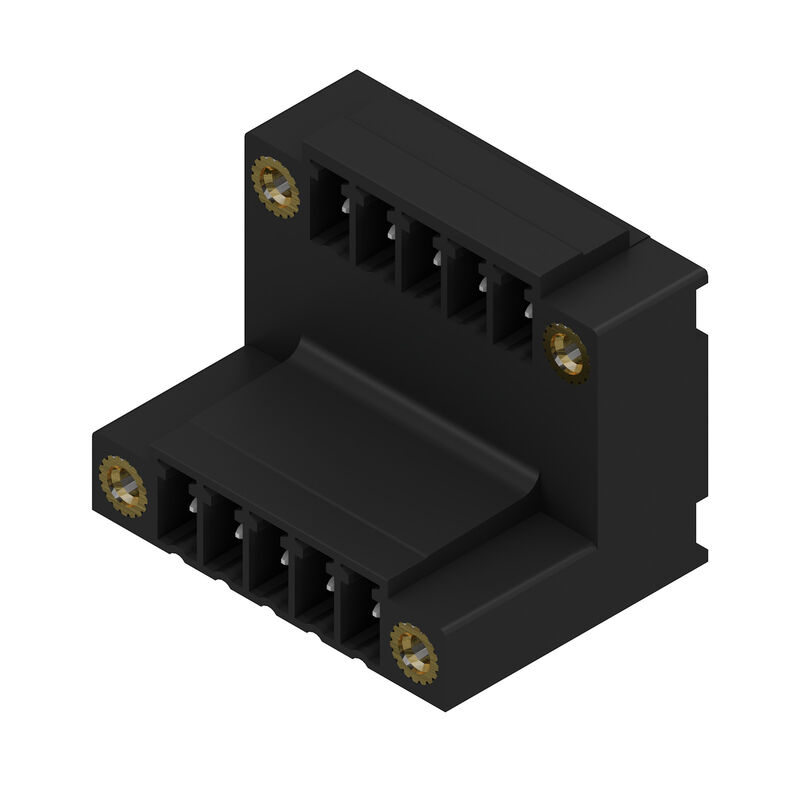

Illustrazione del prodotto
SCDV-THR 3.81/10/90F 3.2SN BK BX
Illustrazione del prodotto
SCDV-THR 3.81/10/90F 3.2SN BK BX
Dimensional drawing

SCDV-THR 3.81/10/90F 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 10, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

N. articolo 1034010000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 16
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Emballage Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Bride, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 10, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Référence
1034010000
Type
SCDV-THR 3.81/10/90F 3.2SN BK BX
GTIN (EAN)
4032248762897
Qté.
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Imballaggio
Box

Dimensions et poids

Profondeur
21,9 mm
Profondeur (pouces)
0,862 inch
Hauteur
25,9 mm
Hauteur (pouces)
1,02 inch
Hauteur version la plus basse
22,7 mm
Largeur
29,44 mm
Largeur (pouces)
1,159 inch
Poids net
9,105 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b6bfeff-7c16-4508-86c1-7feb387c72ee

Caractéristiques du système

Famille de produits
OMNIMATE Signal - série BC/SC 3.81
Type de raccordement
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT/THR
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Angle de sortie
90°
Nombre de pôles
10
Nombre de picots par pôle
1
Longueur du picot à souder (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,02 / -0,02 mm
Dimensions du picot à souder
d = 1,0 mm
ottagonale
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2,1 mm
Diametro del foro della sagoma
1,9 mm
L1 in mm
15,24 mm
L1 in pollici
0,6 "
quantità di file
2
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Coppia di serraggio
  • Tipo di coppia:
    Vite di montaggio, Circuito stampato
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vite consigliata:
      • Codice articolo:
        1610740000

Données des matériaux

Matériau isolant
LCP GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Matériau des contacts
Lega di rame
Surface du contact
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
11 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Dati di dimensionamento sec. UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
11 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A

Emballage

Emballage
Boîte
Longueur VPE
260 mm
Largeur VPE
160 mm
Hauteur VPE
28 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Sur le schéma, P = pas
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
