Egenskaper

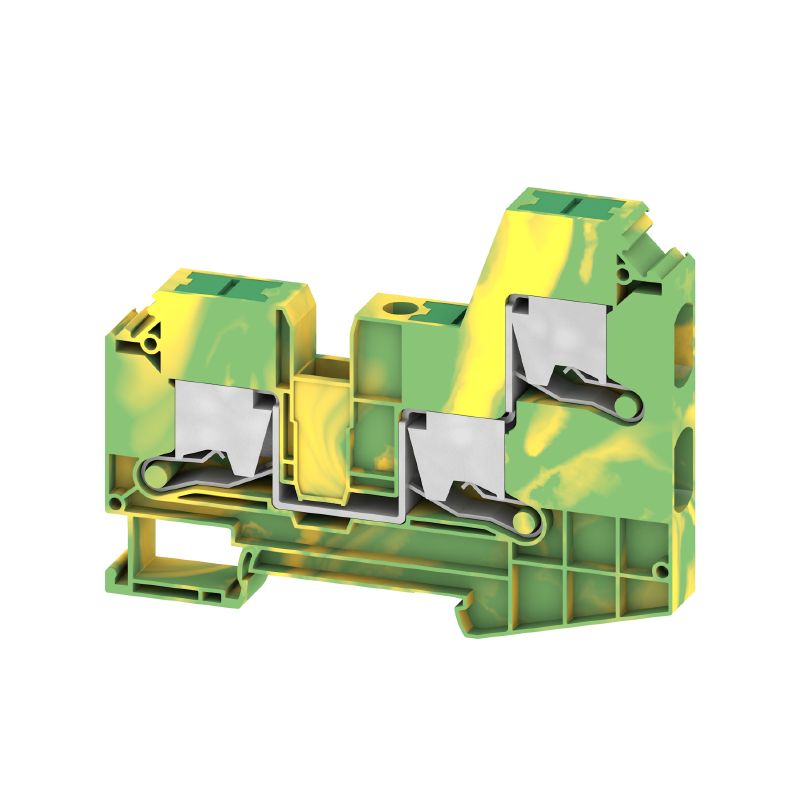

| Utförande | Skyddsledarplint, SNAP IN, grön/gul, 10 mm², 1000 V, Antal anslutningar: 3, Antal våningar: 1, TS 35, V-0, Wemid |
| Art.nr. | 3037550000 |
| Typ | SL3C 10 PE |
| GTIN (EAN) | 4099987000369 |
| Förp. | 50 items |
| Djup | 68,5 mm |
| Byggdjup (tum) | 2,697 inch |
| Byggdjup inkl. montageskena | 77,5 mm |
| Höjd | 89,1 mm |
| Bygghöjd (tum) | 3,508 inch |
| Bredd | 10,2 mm |
| Byggbredd (tum) | 0,402 inch |
| Nettovikt | 46,87 g |
| Lagertemperatur | -25 °C...60 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| Material | Wemid |
| Färgkod | grön/gul |
| Färg manöverelement | grön |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 3 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Ja |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Ja |
| PEN-Funktion | Ja |
| explosionstestat utförande | Nej |
| Montagesätt | ihakningsbar |
| Monteringstyp | TS 35 |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | SNAP IN |
| Anslutningsarea, flertrådig, max. | 16 mm² |
| Anslutningsarea, flertrådig, min. | 2,5 mm² |
| Anslutningsområde, max. | 16 mm² |
| Anslutningsområde, min. | 1,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | SNAP IN |
| Antal anslutningar | 3 |
| Avisoleringslängd | 18 mm |
| Klingmått | 1,0 x 5,5 mm |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 10 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 10 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 2,5 mm² |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 14 |
| Ledardiameter, fintrådig, max. | 16 mm² |
| Tolkdorn enligt 60 947-1 | A6 |
| Tvilling-ändhylsa, max. | 6 mm² |
| Tvilling-ändhylsa, min. | 1,5 mm² |
| Certifikat nr. (CSA) | 1256475-213329 |
| Ledararea max. (CSA) | 6 AWG |
| Ledararea min. (CSA) | 12 AWG |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 14 |
| Normer | IEC 60947-7-2 |
| Skena | TS 35 |
| Märkarea | 10 mm² |
| Märkspänning till grannklämman | 1 000 V |
| Märkspänning DC | 1 000 V |
| Normer | IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,56 mΩ |
| Märkstötspänning till grannklämman | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,82 mW |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_320025) |
| Kataloger | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr (cURus) | E60693 |
