SV 7.62HP/04/270SF 3.5SN BK BX

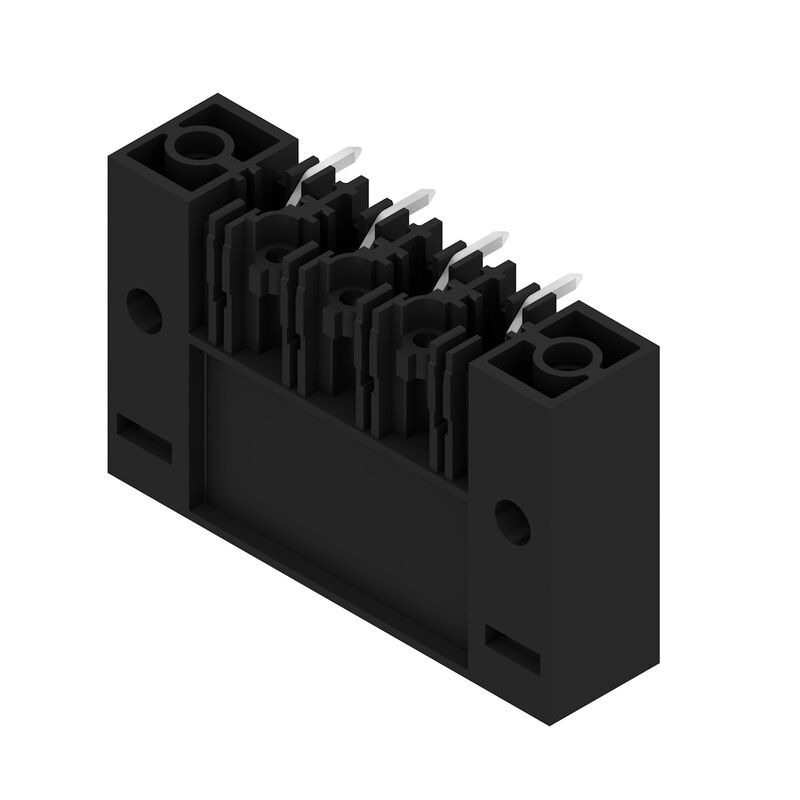

Kretskortsstickanslutning, Stiftlist, Skruv- / Spärrhakar, THT lödanslutning, 7.62 mm, Antal poler: 4, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box
Produkt-ID
1931500000
Egenskaper
| Utförande | Kretskortsstickanslutning, Stiftlist, Skruv- / Spärrhakar, THT lödanslutning, 7.62 mm, Antal poler: 4, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box |
| Art.nr. | 1931500000 |
| Typ | SV 7.62HP/04/270SF 3.5SN BK BX |
| GTIN (EAN) | 4032248581535 |
| Förp. | 36 items |
| Produktparametrar |
IEC: 1000 V / 57 A UL: 300 V / 40.5 A |
| Förpackning | Box |
| Djup | 28,3 mm |
| Byggdjup (tum) | 1,114 inch |
| Höjd | 14,9 mm |
| Bygghöjd (tum) | 0,587 inch |
| Höjd lägstbyggande | 11,4 mm |
| Bredd | 45,72 mm |
| Byggbredd (tum) | 1,8 inch |
| Nettovikt | 12,83 g |
| REACH SVHC | / |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| Produktfamilj | OMNIMATE Power – serie BV/SV 7.62HP |
| Anslutningstyp | Kretskortanslutning |
| Montering på kretskortet | THT lödanslutning |
| Delning i mm (P) | 7,62 mm |
| Delning i tum (P) | 0,3 " |
| Anslutningsvinkel | 270° |
| Antal poler | 4 |
| Antal lödstift per pol | 2 |
| Lödstiftlängd (l) | 3,5 mm |
| Tolerans för stiftlängd | +0,1 / -0,3 mm |
| Dimensioner för lödstift | 0,8 x 1,0 mm |
| Diameter bestyckningshål (D) | 1,3 mm |
| Tolerans diameter bestyckningshål (D) | + 0,1 mm |
| L1 i mm | 22,86 mm |
| L1 i tum | 0,9 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Beröringsskydd enligt DIN VDE 57 | Kontaktsäker ovanför kretskortet |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Skyddsklass |
IP20
komplett monterad |
| Genomgångsmotstånd (6) | 2,00 mΩ |
| Koderbar | Ja |
| Åtdragningsmoment för skruvfläns, min. | 0,2 Nm |
| Åtdragningsmoment för skruvfläns, max. | 0,3 Nm |
| Stickcykler | 25 |
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | II |
| CTI (Comparative Tracking Index) | ≥ 500 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Kopparlegering |
| Kontaktyta | förtennad |
| Skiktstruktur för lödanslutningen | 1...3 µm Ni / 4...6 µm Sn matt |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 130 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 130 °C |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 57 A |
| Märkström, max. antal poler (Tu=20°C) | 41 A |
| Märkström, min. antal poler (Tu=40°C) | 41 A |
| Märkström, max. antal poler (Tu=40°C) | 41 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 630 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 630 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 6 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 6 kV |
| Korttidströmhållfasthet | 3 x 1s mit 420 A |
| Krypsträcka, min. | 9,6 mm |
| Luftsträcka, min. | 6,9 mm |
| Institut (CSA) | CSA |
| Certifikat nr. (CSA) | 200039-1121690 |
| Märkspänning (användargrupp B / CSA) | 300 V |
| Märkspänning (användargrupp C / CSA) | 300 V |
| Märkspänning (användargrupp D / CSA) | 600 V |
| Märkström (användargrupp B / CSA) | 35 A |
| Märkström (användargrupp C / CSA) | 35 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Institut (cURus) | CURUS |
| Certifikat nr (cURus) | E60693 |
| Märkspänning (användargrupp B / UL 1059) | 300 V |
| Märkspänning (användargrupp C / UL 1059) | 300 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkspänning (användargrupp F / UL 1059) | 744 V |
| Märkström (användargrupp B / UL 1059) | 40,5 A |
| Märkström (användargrupp C / UL 1059) | 40,5 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Märkström (användargrupp F / UL 1059) | 40,5 A |
| Hänvisning till godkännandevärden | Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg. |
| Krypsträcka, min. | 9,6 mm |
| Luftsträcka, min. | 6,9 mm |
| Förpackning | Box |
| VPE-längd | 349 mm |
| VPE-bredd | 136 mm |
| VPE-höjd | 40 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
