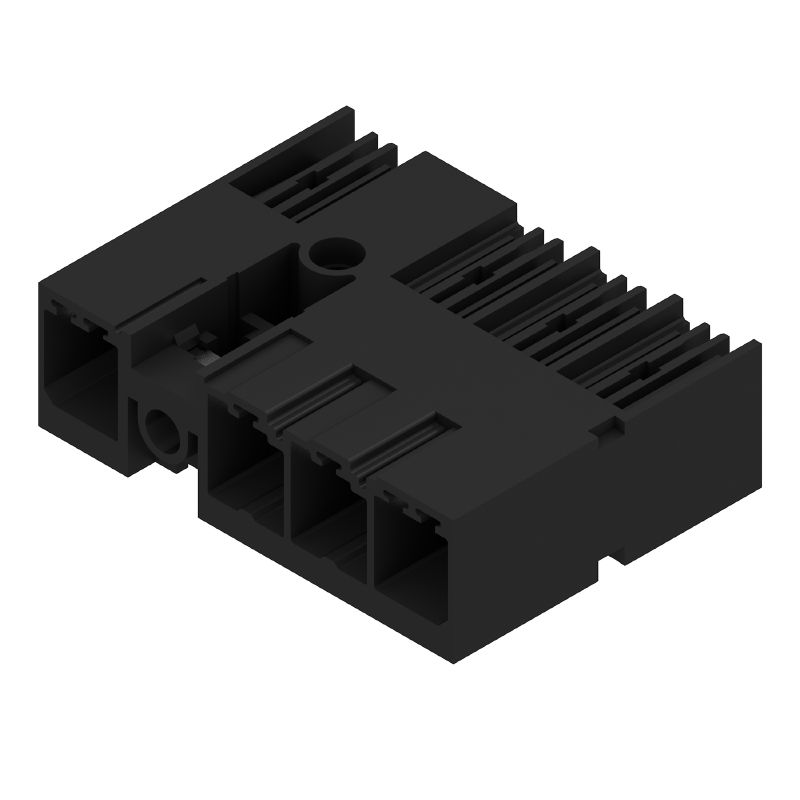

SV-SMT 7.62IT/04/90MSF2 2.6SN BK BX
제품 이미지
SV-SMT 7.62IT/04/90MSF2 2.6SN BK BX
제품 이미지
SV-SMT 7.62IT/04/90MSF2 2.6SN BK BX
Dimensional drawing

SV-SMT 7.62IT/04/90MSF2 2.6SN BK BX

PCB 플러그인 커넥터, 수형 헤더, 가운데 스크류 플랜지, THT/THR 용접 결선, 7.62 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 2.6 mm, 주석 도금, 검정, 박스

항목 번호 2499830000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 10
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 헤더, 가운데 스크류 플랜지, THT/THR 용접 결선, 7.62 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 2.6 mm, 주석 도금, 검정, 박스
주문 번호
2499830000
유형
SV-SMT 7.62IT/04/90MSF2 2.6SN BK BX
GTIN(EAN)
4050118513257
수량
48  items
제품 데이터
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
패키징
박스

치수 및 중량

깊이
28.3  mm
깊이 (인치)
1.114  inch
높이
14  mm
높이 (인치)
0.551  inch
가장 낮은 버전의 높이
11.4  mm
너비
38.1  mm
폭 (인치)
1.5  inch
순중량
8.8  g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

시스템 사양

제품군
OMNIMATE 파워 - 시리즈 BV/SV 7.62HP
결선 유형
보드 결선
PCB에 장착
THT/THR 용접 결선
피치(mm)(P)
7.62  mm
피치(인치)(P)
0.3  "
외향 엘보
90°
극 수
4
폴당 용접 핀 수
2
솔더 핀 길이(l)
2.6  mm
솔더핀 길이 공차
+0,1 / -0,3 mm
솔더핀 크기
0.8 x 1.0 mm
솔더 구멍 직경(D)
1.4  mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
30.48  mm
L1(인치)
1.2  "
행 수
1
핀 시리즈 수량
1
DIN VDE 57 106에 따른 터치 안전 보호
safe to back of hand above the printed circuit board
DIN VDE 0470에 따른 터치 안전 보호
IP 20
보호 등급
IP20
완전하게 마운트된 경우
볼륨 저항
2.00 mΩ
스크루 플랜지용 조임 토크, 최소
0.2  Nm
스크루 플랜지용 조임 토크, 최대
0.3  Nm
플러그 주기
25
플러깅 힘/폴, 최대
12  N
당기는 힘 / 폴, 최대
7  N

자재 데이터

절연재
PA 9T
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
절연 저항
≥ 10⁸ Ω
Moisture Level (MSL)
1
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 4...6 µm Sn 매트
플러그 접점의 레이어 구조
1...3 µm Ni / 4...6 µm Sn 매트
보관 온도, 최소
-40  °C
보관 온도, 최대
70  °C
작동 온도, 최소
-50  °C
작동 온도, 최대
130  °C
온도 범위, 설치, 최소
-25  °C
온도 범위, 설치, 최대
130  °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
41  A
정격 전류, 최대 극 수(Tu=20°C)
41  A
정격 전류, 극 수(Tu=40°C)
41  A
정격 전류, 최대 극 수(Tu=40°C)
41  A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000  V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
630  V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
630  V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
6  kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
6  kV
단시간 내전류 저항
3 x 1s, 420 A
연면거리, 분
9.6  mm
최소간격, 분
6.9  mm

UL 1059에 따른 정격 데이터

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300  V
정격 전압(사용 그룹 C / UL 1059)
300  V
정격 전압(사용 그룹 D / UL 1059)
300  V
정격 전류(사용 그룹 B / UL 1059)
40.5  A
정격 전류(사용 그룹 C / UL 1059)
40.5  A
정격 전류(사용 그룹 D / UL 1059)
10  A
공간거리, min.
6.9  mm
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조
연면거리, 분.
9.6  mm

패키징

패키징
박스
VPE 길이
350  mm
VPE 폭
137  mm
VPE 높이
38  mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
