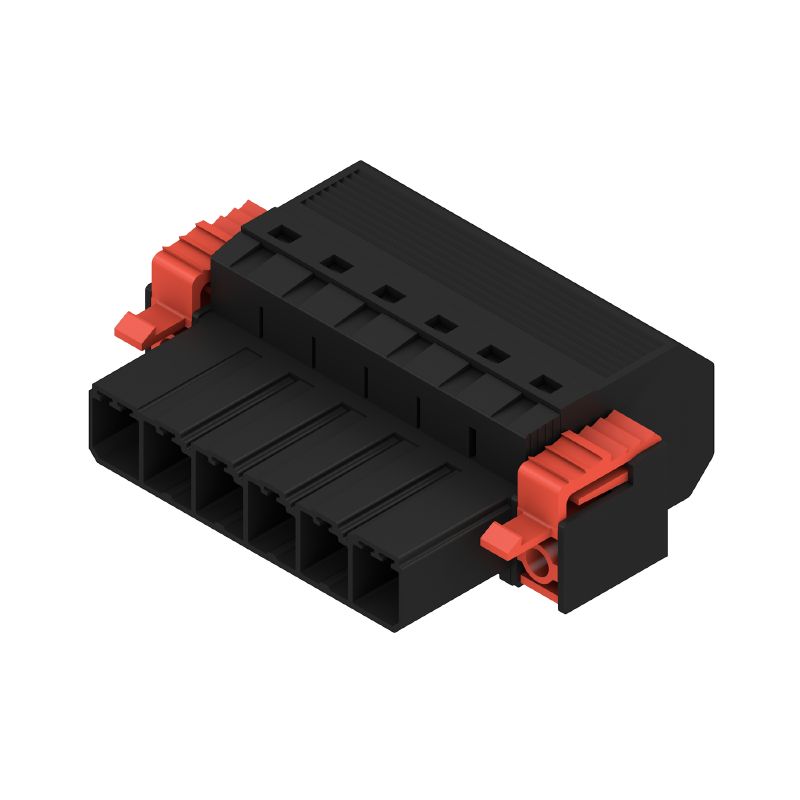

SVF 7.62HP/06/180FI SN BK BX — Produktillustration

Ladda ner datablad Använda produkter

SVF 7.62HP/06/180FI SN BK BX

Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 6, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box

Produkt-ID 1124790000

Egenskaper

Allmänna beställningsdata

Utförande	Kretskortsstickanslutning, Stiftkontakt, 7.62 mm, Antal poler: 6, 180°, PUSH IN utan manöverknapp, Fjäderanslutning, Anslutningsområde, max. : 10 mm², Box
Art.nr.	1124790000
Typ	SVF 7.62HP/06/180FI SN BK BX
GTIN (EAN)	4032248907137
Förp.	25 items
Produktparametrar	IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10
Förpackning	Box

Mått och vikter

Djup	44,7 mm
Byggdjup (tum)	1,76 inch
Höjd	20,6 mm
Bygghöjd (tum)	0,811 inch
Bredd	60,96 mm
Byggbredd (tum)	2,4 inch
Nettovikt	3 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Systemvärden

Produktfamilj	OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp	Fältanslutning
Ledaranslutningsteknik	PUSH IN utan manöverknapp Fjäderanslutning
Delning i mm (P)	7,62 mm
Delning i tum (P)	0,3 "
Ledarutgångsriktning	180°
Antal poler	6
L1 i mm	38,1 mm
L1 i tum	1,5 "
Antal rader	1
Polradstal	1
Märkarea	6 mm²
Beröringsskydd enligt DIN VDE 57	fingersäker
Beröringsskydd enligt DIN VDE 0470	IP 20 ansluten
Skyddsklass	IP20
Genomgångsmotstånd (6)	4,50 mΩ
Koderbar	Ja
Avisoleringslängd	12 mm
Åtdragningsmoment för skruvfläns, min.	0,2 Nm
Skruvmejselklinga	0,6 x 3,5
Stickcykler	25

Materialdata

Isoleringsmaterial	PA GF
Färgkod	svart
Färgtabell (jämförbar)	RAL 9011
Isoleringsmaterialgrupp	II
CTI (Comparative Tracking Index)	≥ 500
Brännbarhetsklass enligt UL 94	V-0
Kontaktmaterial	Cu-legering
Kontaktyta	förtennad
Skiktstruktur för stiftkontakten	4...6 µm Sn glansig
Lagertemperatur, min.	−40 °C
Lagertemperatur, max.	70 °C
Driftstemperatur, min.	−50 °C
Driftstemperatur, max	125 °C
Temperaturområde Montage, min.	−25 °C
Temperaturområde Montage, max.	125 °C

Anslutningsbara ledare

Anslutningsområde, min.	0,5 mm²
Anslutningsområde, max.	10 mm²
entrådig, min. H05(07) V-U	0,5 mm²
entrådig, max. H05(07) V-U	6 mm²
Flertrådig, min. H07 V-R	10 mm²
flertrådig, max. H07V-R	10 mm²
fintrådig, min. H05(07) V-K	0,5 mm²
fintrådig, max. H05(07) V-K	10 mm²
med AEH med krage DIN 46 228/4, min.	1,5 mm²
med ändhylsa med krage DIN 46 228/4, max.	6 mm²
med ändhylsa, DIN 46228 pt 1, min.	1,5 mm²
med ändhylsa enligt DIN 46 228/1, max.	6 mm²
Anslutningsbar ledare	Ledarens anslutningsarea: Typ: fintrådig nominell: 2,5 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0186100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019170000 Ledarens anslutningsarea: Typ: fintrådig nominell: 4 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0244100000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 9019200000 Ledarens anslutningsarea: Typ: fintrådig nominell: 6 mm² kabelsko: Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 0191900000 Avisoleringslängd: nominell: 14 mm Rekommenderad ändhylsa: 0533500000 Ledarens anslutningsarea: Typ: fintrådig nominell: 1,5 mm² kabelsko: Avisoleringslängd: nominell: 15 mm Rekommenderad ändhylsa: 9019140000 Avisoleringslängd: nominell: 12 mm Rekommenderad ändhylsa: 9004060000
Referenstext	Ytterdiametern på plastkragen ska inte vara större än rastret (P) Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard	IEC 60664-1 IEC 61984
Märkström, min. antal poler (Tu=20°C)	57 A
Märkström, max. antal poler (Tu=20°C)	50 A
Märkström, min. antal poler (Tu=40°C)	57 A
Märkström, max. antal poler (Tu=40°C)	45 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	800 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3	800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2	6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2	8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3	8 kV
Korttidströmhållfasthet	3 x 1s mit 420 A
Krypsträcka, min.	12,7 mm
Luftsträcka, min.	12,7 mm

Märkdata enligt CSA

Märkspänning (användargrupp B / CSA)	600 V
Märkspänning (användargrupp C / CSA)	600 V
Märkspänning (användargrupp D / CSA)	600 V
Märkström (användargrupp B / CSA)	36 A
Märkström (användargrupp C / CSA)	36 A
Märkström (användargrupp D / CSA)	5 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 10

Märkdata enligt UL 1059

Institut (cURus)	CURUS
Certifikat nr (cURus)	E60693
Märkspänning (användargrupp B / UL 1059)	600 V
Märkspänning (användargrupp C / UL 1059)	600 V
Märkspänning (användargrupp D / UL 1059)	600 V
Märkström (användargrupp B / UL 1059)	39 A
Märkström (användargrupp C / UL 1059)	39 A
Märkström (användargrupp D / UL 1059)	5 A
Ledardiameter AWG, min.	AWG 24
Ledardiameter AWG, max.	AWG 10
Hänvisning till godkännandevärden	Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning	Box
VPE-längd	353 mm
VPE-bredd	137 mm
VPE-höjd	61 mm

Typprovningar

Test: Hållfasthet för märkningar	Standard: DIN EN 61984 avsnitt 7.3.2 / 09.02 med mönster från DIN EN 60068-2-70 / 07.96 Test: ursprungsmärkning, typmärkning, raster Utvärdering: tillgänglig Test: hållbarhet Utvärdering: godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)	Standard: DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08 Test: 180° vridning med kodningselement Utvärdering: godkänd Test: 180° vridning utan kodningselement Utvärdering: godkänd
Test: Klämbar area	Standard: DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08 Typ av ledare: Typ av ledare och för ledararea: massiv 0,5 mm² Typ av ledare och för ledararea: flertrådig 0,5 mm² Typ av ledare och för ledararea: massiv 6 mm² Typ av ledare och för ledararea: flertrådig 6 mm² Typ av ledare och för ledararea: AWG 24/1 Typ av ledare och för ledararea: AWG 24/19 Typ av ledare och för ledararea: AWG 14/1 Typ av ledare och för ledararea: AWG 14/19 Utvärdering: godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt	Standard: DIN EN 60999-1 avsnitt 9.4 / 12.00 Krav: 0,3 kg Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: AWG 20/1 Typ av ledare och för ledararea: AWG 20/19 Utvärdering: godkänd Krav: 1,4 kg Typ av ledare: Typ av ledare och för ledararea: H07V-U6 Typ av ledare och för ledararea: H07V-K6 Typ av ledare och för ledararea: AWG 10/1 Typ av ledare och för ledararea: AWG 10/19 Utvärdering: godkänd
Frånslagstest	Standard: DIN EN 60999-1 avsnitt 9.5 / 12.00 Krav: ≥20 N Typ av ledare: Typ av ledare och för ledararea: H05V-U0.5 Typ av ledare och för ledararea: H05V-K0.5 Typ av ledare och för ledararea: AWG 20/1 Typ av ledare och för ledararea: AWG 20/19 Utvärdering: godkänd Krav: ≥80 N Typ av ledare: Typ av ledare och för ledararea: H07V-U6 Typ av ledare och för ledararea: H07V-K6 Typ av ledare och för ledararea: AWG 10/1 Typ av ledare och för ledararea: AWG 10/19 Utvärdering: godkänd

Viktig hänvisningstext

IPC-konformitet	Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext	• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Nedladdningar

Godkännande/Certifikat/Dokument om överensstämmelse	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52307)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1124790000)
Meddelande om produktändring	[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Användardokumentation	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78419)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klassificeringar

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Godkännanden

Godkännanden	![CURUS](/picture/CURUS.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr (cURus)	E60693

Tillbehör

VerktygCrimpverktyg... för ändhylsorCrimping tools

PZ 6/5

Produkt-ID:

9011460000

VPE:

1 items

Crimpverktyg, Crimpverktyg för ändhylsor, 0.25mm², 6mm², Trapetsindent-pressning

Datablad Nedladdningar

PCB-plintar och -kontaktdonKretskortskontakt - OMNIMATE PowerTillbehörKodelement

BV/SV 7.62HP KO

Produkt-ID:

1937590000

VPE:

50 items

Kretskortsstickanslutning, Tillbehör, Koderelement, svart, Antal poler: 1

Datablad Nedladdningar

Är en motdel till

PCB-plintar och -kontaktdonKretskortskontakt - OMNIMATE PowerOMNIMATE Power HP6mm²Honkontakter, lödanslutningBVL 7.62HP 90BVL 7.62HP 90FI SN

BVL 7.62HP/06/90FI 3.5SN BK BX

Produkt-ID:

1928430000

VPE:

50 items

Kretskortsstickanslutning, Hylslist, Rasterfläns inverterad, THT lödanslutning, 7.62 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Datablad Nedladdningar

PCB-plintar och -kontaktdonKretskortskontakt - OMNIMATE PowerOMNIMATE Power HP6mm²Honkontakter, lödanslutningBVL 7.62HP 270BVL 7.62HP 270FI SN

BVL 7.62HP/06/270FI 3.5SN BK BX

Produkt-ID:

1929450000

VPE:

50 items

Kretskortsstickanslutning, Hylslist, Rasterfläns inverterad, THT lödanslutning, 7.62 mm, Antal poler: 6, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Datablad Nedladdningar

PCB-plintar och -kontaktdonKretskortskontakt - OMNIMATE PowerOMNIMATE Power HP6mm²Honkontakter, lödanslutningBVL 7.62HP 180BVL 7.62HP 180FI SN

BVL 7.62HP/06/180FI 3.5SN BK BX

Produkt-ID:

1928770000

VPE:

50 items

Kretskortsstickanslutning, Hylslist, Rasterfläns inverterad, THT lödanslutning, 7.62 mm, Antal poler: 6, 180°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Datablad Nedladdningar
