Egenskaper
| Utförande | Remote I/O-modul, IP20, Spänningsfördelare |
| Art.nr. | 1334800000 |
| Typ | UR20-16AUX-GND-I |
| GTIN (EAN) | 4050118138221 |
| Förp. | 1 items |
| Förpackning | Kartong |
| Djup | 76 mm |
| Byggdjup (tum) | 2,992 inch |
| Höjd | 120 mm |
| Bygghöjd (tum) | 4,724 inch |
| Bredd | 11,5 mm |
| Byggbredd (tum) | 0,453 inch |
| Montagemått höjd | 128 mm |
| Nettovikt | 84 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Drifttemperatur | -20 °C ... +60 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Anslutningstyp | PUSH IN |
| Antal | 16 |
| Ledararea, fintrådig, min. | 0,14 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig min. | 0,14 mm² |
| Ledardiameter, entrådig, max. (AWG) | AWG 16 |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Ledardiameter, fintrådig, max. (AWG) | AWG 16 |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Luftfuktighet (drift) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (lagring) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (transport) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Lufttryck (drift) | ≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2 |
| Lufttryck (lagring) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Lufttryck (transport) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Nedsmutsningsgrad | 2 |
| Provspänning | 500 V |
| Skena | TS 35 |
| Stöt | 15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27 |
| Vibrationstålighet |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6 |
| Överspänningskategori | II |
| Spänningsförsörjning |
24 V DC +20 %/ -15 %
från ingångs- eller utgångsströmbana/FE |
| Fältbussprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanisk isolation | 500 V DC mellan strömbanororna |
| Gränssnitt | u-remote systembuss |
| Modultyp | Hjälpmodul |
| Överföringshastighet bakplan buss, max. | 48 Mbit |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_310841) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_310842) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| Teknikuppgifter Data |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54137)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1334800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334800000) |
| Användardokumentation |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
| ETIM 8.0 | EC001600 |
| ETIM 9.0 | EC001600 |
| ECLASS 9.0 | 27-24-26-10 |
| ECLASS 9.1 | 27-24-26-10 |
| ECLASS 10.0 | 27-24-26-10 |
| ECLASS 11.0 | 27-24-26-10 |
| ECLASS 12.0 | 27-24-26-10 |
| ECLASS 13.0 | 27-24-26-10 |
| ECLASS 14.0 | 27-24-26-10 |

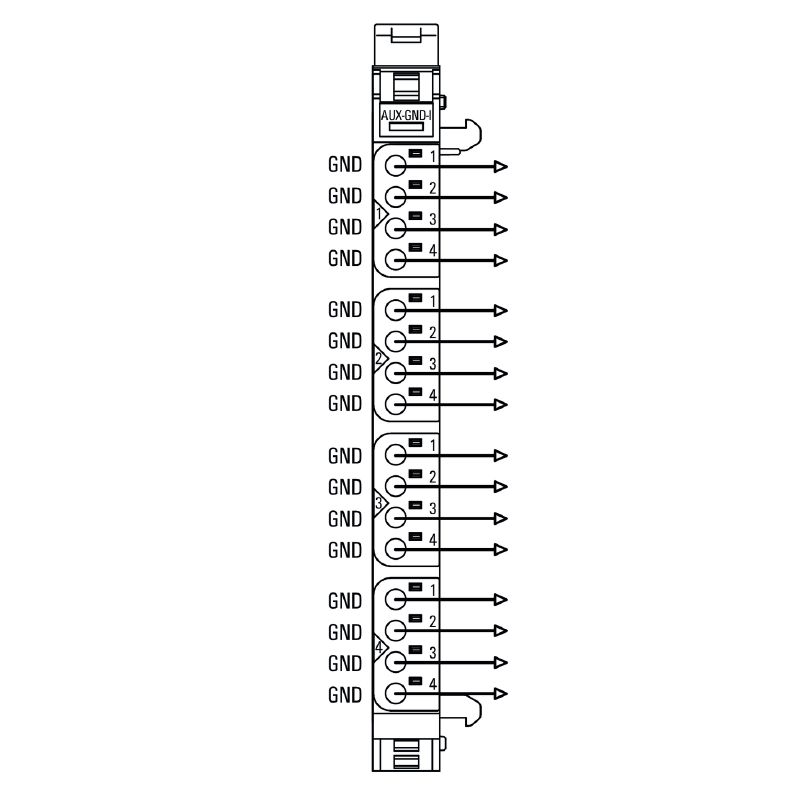

| Annonstext lång | AUX-GND-I 16-polig potentialdistributionsmodul för jord från ingångsströmslingan Matningsspänning: 24 V DC +25 %/–15 % Vikt: 84 g Märke: Weidmüller Typ: UR20-GND-I |
| Godkännanden |                 |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
| Certificat-nr (cULusEX) | E223527 |
