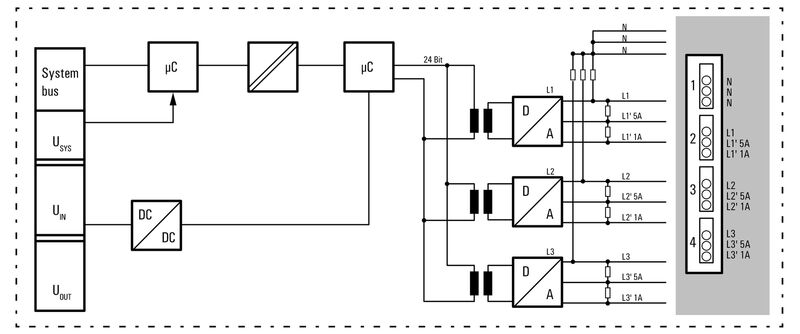

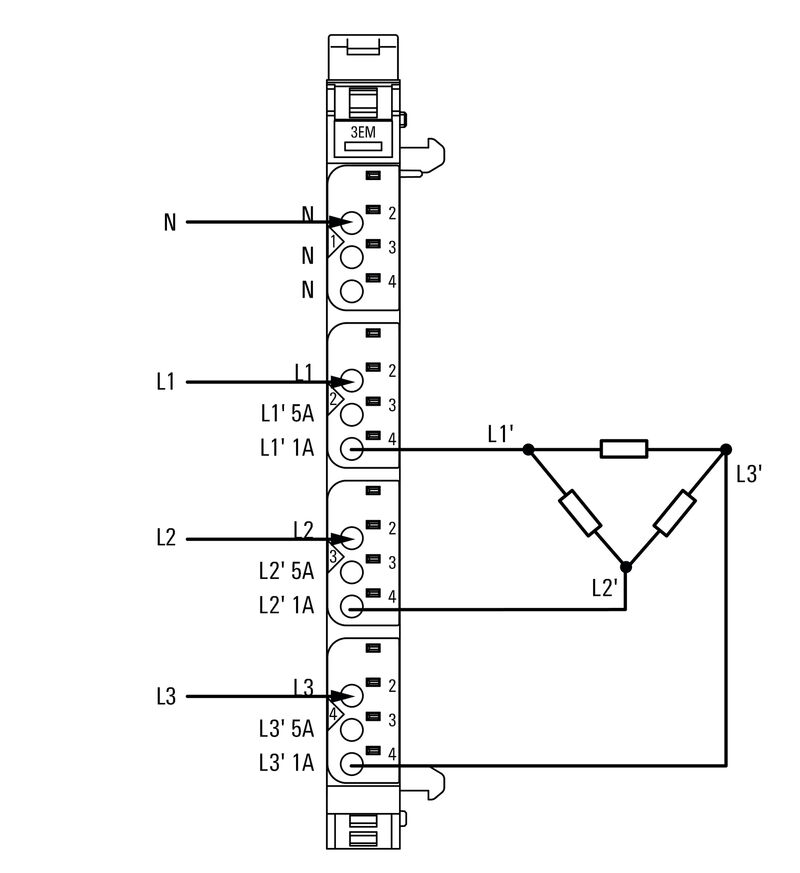

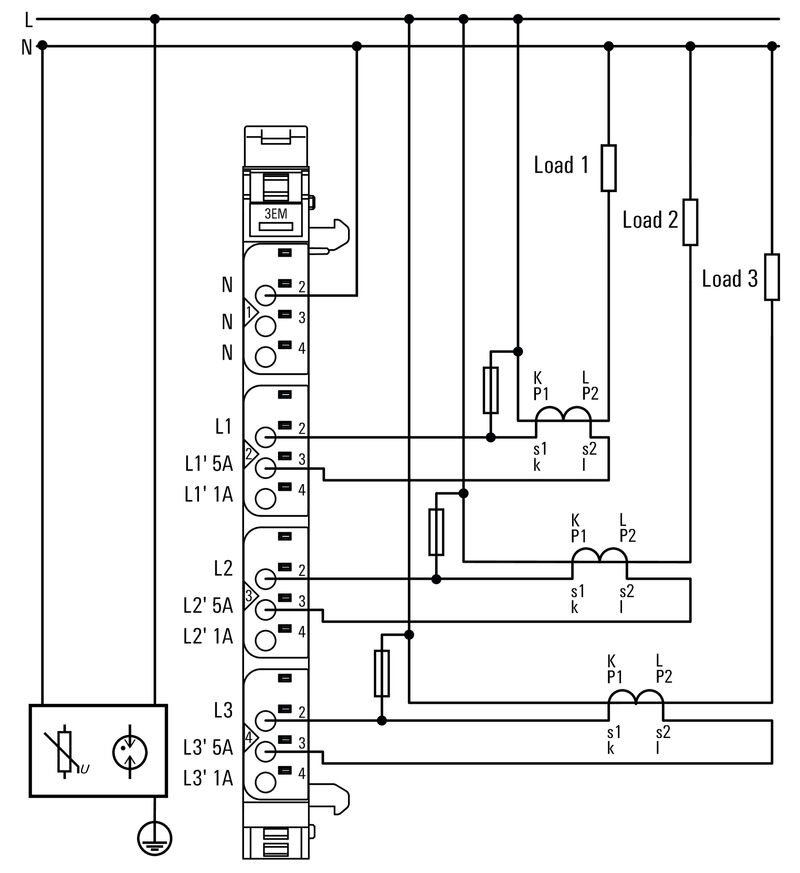

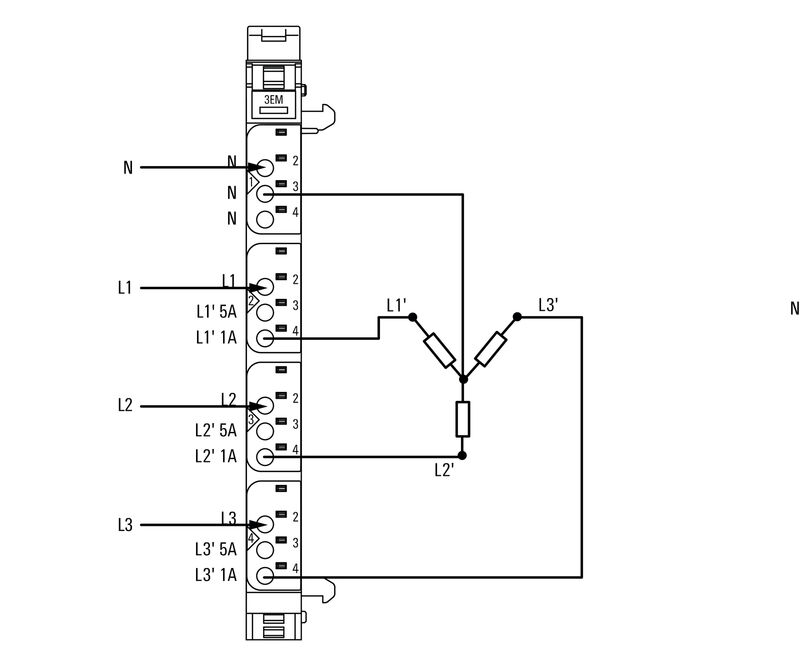

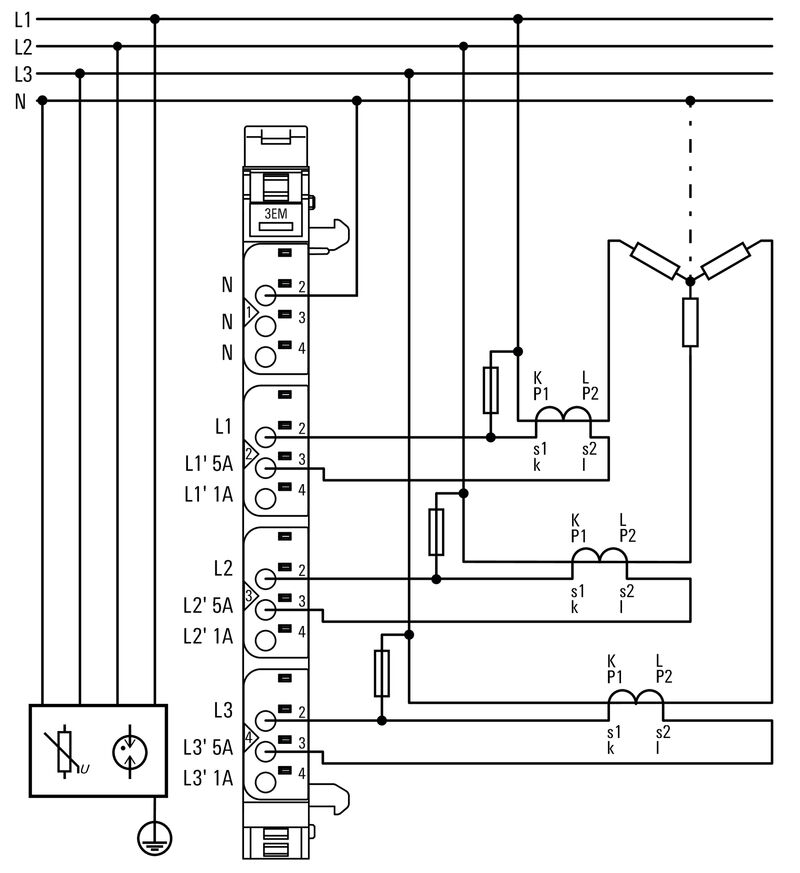

Egenskaper

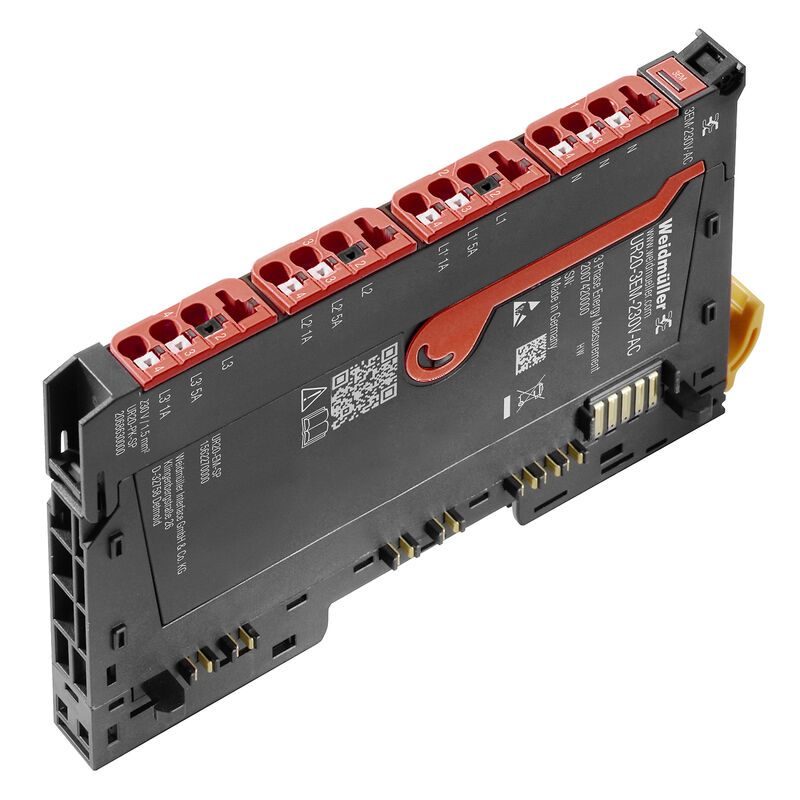

| Utförande | Remote I/O-modul, IP20, 6-kanals, Ingång, Effektmätning, PUSH IN-anslutning |
| Art.nr. | 2007420000 |

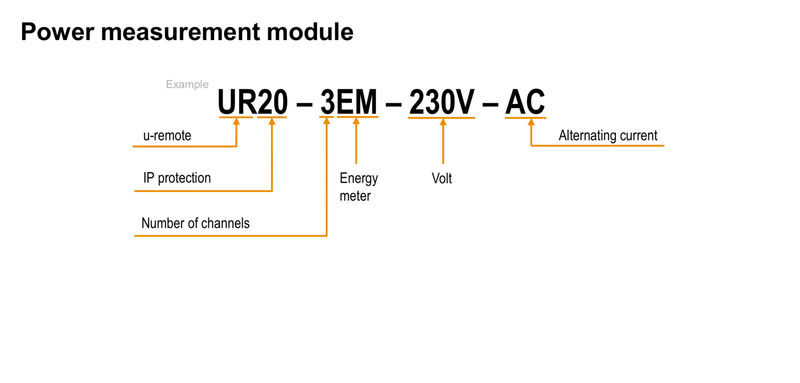

| Typ | UR20-3EM-230V-AC |
| GTIN (EAN) | 4050118392777 |
| Förp. | 1 items |
| Djup | 76 mm |
| Byggdjup (tum) | 2,992 inch |
| Höjd | 120 mm |
| Bygghöjd (tum) | 4,724 inch |
| Bredd | 11,5 mm |
| Byggbredd (tum) | 0,453 inch |
| Montagemått höjd | 128 mm |
| Nettovikt | 90 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Drifttemperatur | -20 °C ... +60 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Anslutningsbara omvandlarförhållanden | 1 … 1000 |
| Antal | 3 |
| Avsökningstakt för strömmätning | 3 300 prov/s |
| Frekvensen i försörjningssystemet | 45…65 Hz |
| Harmonisk analys | 31 (Blackmann-Harris Window) |
| Ingångsimpedansspänning | 2,4 MΩ per kanal |
| Isolering | 1,5 kVeff. (ingång/system) |
| Kategori för spänningsmätningar | CAT II (IEC 61010 del 1) |
| Märkspänning |
300 Veff (L-N)
520 Veff (L-L) |
| Moduldiagnos | Ja |
| Märkeffekt | 0…1 A / 0…5 A AC |
| Mätmetod | Hög upplösning Delta Sigma (strömmätning i yttre ledare) |
| Mätmotstånd (shunt) |
4 mΩ (vid 5 A)
20 mΩ (vid 1 A) |
| Mätnoggrannhet |
0,5 % i förhållande till slutvärdet (U/I)
1 % för de beräknade värdena |
| Nominell toppspänning | 4 kV |
| Upplösning | 24 Bit per kanal (intern 24 Bit) |
| Anslutningstyp | PUSH IN |
| Antal | 3 |
| Ledararea, fintrådig, min. | 0,14 mm² |
| Ledardiameter, entrådig max. | 1,5 mm² |
| Ledardiameter, entrådig min. | 0,14 mm² |
| Ledardiameter, entrådig, max. (AWG) | AWG 16 |
| Ledardiameter, entrådig, min. (AWG) | AWG 26 |
| Ledardiameter, fintrådig, max. | 1,5 mm² |
| Ledardiameter, fintrådig, max. (AWG) | AWG 16 |
| Ledardiameter, fintrådig, min. (AWG) | AWG 26 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Luftfuktighet (drift) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (lagring) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Luftfuktighet (transport) | 10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2 |
| Lufttryck (drift) | ≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2 |
| Lufttryck (lagring) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Lufttryck (transport) | 1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2 |
| Nedsmutsningsgrad | 2 |
| Provspänning | 500 V |
| Skena | TS 35 |
| Stöt | 15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27 |
| Vibrationstålighet |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6 |
| Överspänningskategori | II |
| Spänningsförsörjning |
24 V DC +20 %/ -15 %
över systembussen |
| Strömförbrukning från Iin (aktuellt effektsegment) | 12 mA |
| Strömförbrukning från Isys, typ. | 8 mA |
| Fältbussprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanisk isolation | 500 V DC mellan strömbanororna |
| Gränssnitt | u-remote systembuss |
| Gränssnitt för konfigurering | Micro USB 2.0 |
| Modultyp | Funktionell modul |
| Processdata | 32 Byte |
| Överföringshastighet för systembuss, max. | 48 Mbit |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262435) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281440) |
| Teknikuppgifter Data |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50482)
[Library and function block -- u-remote UR20 Library for CoDeSys 3.5 - EN - V2.2.3](https://mdcop.weidmueller.com/mediadelivery/asset/900_88799) [Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) [Quick start guide -- Function blocks for UR20-3EM-230V-AC](https://mdcop.weidmueller.com/mediadelivery/asset/900_246233) [Library and function block -- u-remote UR20 Library for Weidmueller u-create studio 1.20.2 - EN - V2.0.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_251709) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2007420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2007420000) |
| Meddelande om produktändring | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Programvara |
[Firmware -- Current firmware UR20-3EM-230V-AC](https://mdcop.weidmueller.com/mediadelivery/asset/900_49406)
[Firmware -- Archive firmware UR20-3EM-230V-AC](https://mdcop.weidmueller.com/mediadelivery/asset/900_90976) |
| Användardokumentation |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001601 |
| ETIM 7.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ETIM 9.0 | EC001601 |
| ECLASS 9.0 | 27-24-26-05 |
| ECLASS 9.1 | 27-24-26-05 |
| ECLASS 10.0 | 27-24-26-05 |
| ECLASS 11.0 | 27-24-26-05 |
| ECLASS 12.0 | 27-24-26-05 |
| ECLASS 13.0 | 27-24-26-05 |
| ECLASS 14.0 | 27-24-26-05 |
| Godkännanden |       |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
| Certificat-nr (cULusEX) | E223527 |
